Systèmes de vidange de fûts

Les systèmes de vidange de fûts FLUX sont conçus pour les fûts standard ainsi que pour les fûts en acier et en plastique coniques ou cylindriques. Certains modèles peuvent également vider des poches aseptiques ou des fûts à poche intégrée, que ce soit en application fixe ou mobile.

Lors de la sélection d'un système, tenez compte à la fois du conteneur et des exigences du process :

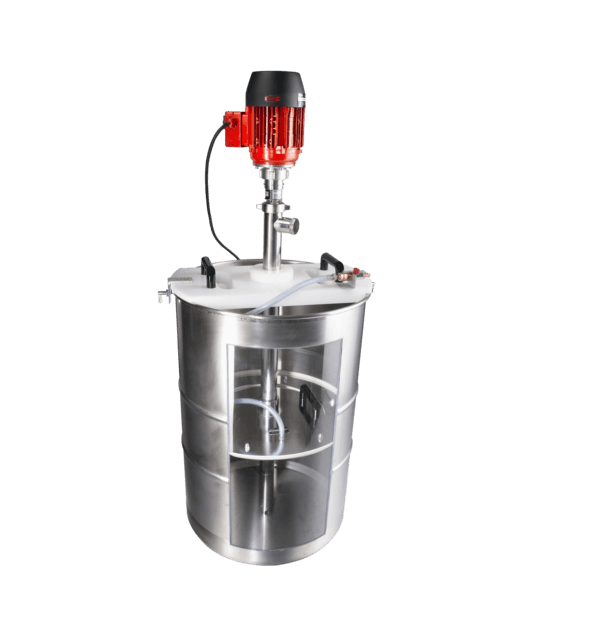

• VISCOFLUX lite : système fixe pour fûts individuels ; conçu pour les fûts ISO à ouverture totale avec un diamètre intérieur de 571,5 mm

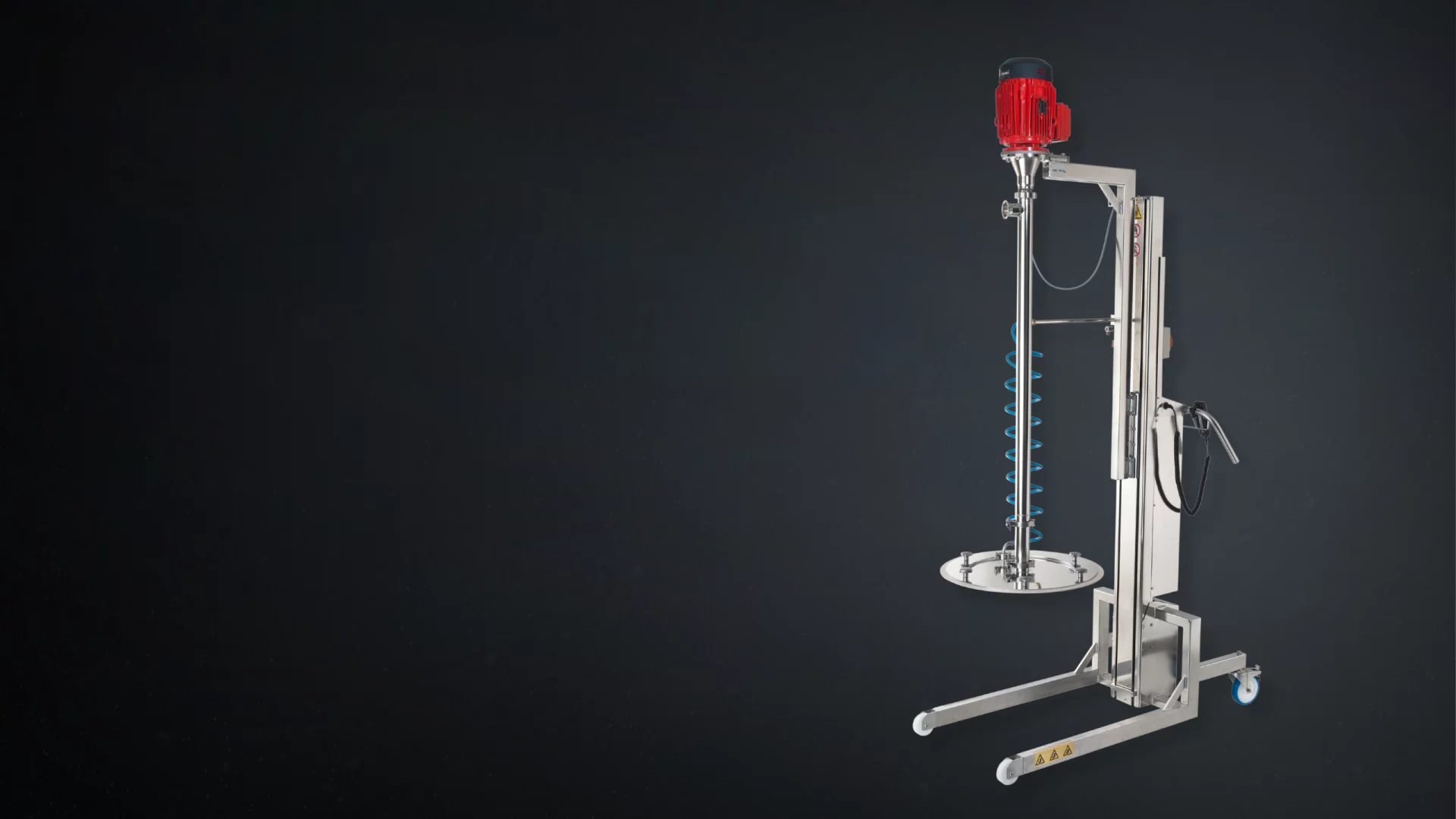

• VISCOFLUX mobile S : système mobile pour vider plusieurs fûts sur une palette. Convient aux diamètres de fût de 560 mm ou 571 mm, aux fûts coniques mesurant 550 mm en haut et 515 mm en bas, ainsi qu'aux fûts à ouverture plus petite mesurant 540 mm en haut et 571 mm en bas.

Le joint de process s'adapte aux nervures de renfort, aux surfaces irrégulières et aux parois de fût légèrement déformées. Des versions sont également disponibles pour les fûts à poche intégrée ou les emballages stériles, par exemple dans les applications alimentaires et pharmaceutiques.

Produits :

• VISCOFLUX lite
• VISCOFLUX lite Ex
• VISCOFLUX mobile S

Les systèmes de vidange de fûts FLUX sont conçus pour les fluides à viscosité moyenne à élevée, pâteux et non fluides. Ils traitent des produits qui ne peuvent pas être déplacés avec des pompes à fût classiques – des graisses lubrifiantes aux silicones, purées de tomates ou adhésifs.

Le système fermé empêche l'entrée d'air et protège les produits sensibles contre la contamination. Le choix du système dépend de la viscosité du fluide :

• VISCOFLUX lite : pour les fluides à viscosité plus élevée encore tout juste fluides.
• VISCOFLUX mobile S : adapté aux substances très visqueuses, pâteuses et non fluides.

Les applications typiques se trouvent dans les industries chimique, alimentaire, pharmaceutique, cosmétique et de transformation des adhésifs. Par exemple :

Transformation alimentaire : purée de tomates, caramel, concentrés de fruits et légumes, beurre de cacahuète, concentrés pour la production de sauces, etc. -- Industrie pharmaceutique : vaseline, pommades, produits de soins personnels, glycérine, mascara, etc. -- Industrie : graisses, peintures, produits de revêtement et d'enrobage, peintures isolantes/imprimantes PVC, etc.

Produits :

• VISCOFLUX lite
• VISCOFLUX lite Ex
• VISCOFLUX mobile S

Les systèmes de vidange de fûts FLUX sont disponibles avec des entraînements électriques et pneumatiques. Le choix de l'entraînement dépend du fluide, de l'environnement du process et du niveau d'automatisation.

Détails :

• Entraînement électrique : moteurs triphasés à partir de 0,75 kW ou motoréducteurs à engrenages hélicoïdaux – pour un fonctionnement continu à vitesse constante. Adapté aux systèmes fixes et mobiles.
• Entraînement pneumatique : moteurs à air comprimé – pour une utilisation en atmosphère explosible ou lorsqu'aucune alimentation électrique n'est disponible. Réglage continu de la vitesse via la pression d'air.
• Fonctionnement sur batterie : le VISCOFLUX mobile S est disponible avec une unité de process alimentée par batterie (24 V, batterie au plomb) – autonome et indépendant d'une alimentation électrique externe.

Toutes les variantes d'entraînement actionnent une pompe à vis excentrée qui refoule le fluide avec une faible pulsation et un faible cisaillement. Le moteur et la pompe peuvent être combinés de manière modulaire – la conception modulaire permet une adaptation au fluide spécifique.

Produits :

• VISCOFLUX lite
• VISCOFLUX lite Ex
• VISCOFLUX mobile S

Les systèmes de vidange de fûts FLUX sont conçus pour un nettoyage rapide et une maintenance facile. La pompe, le plateau suiveur et le joint de process peuvent être démontés en quelques étapes simples – sans aucun outil spécial. Le moteur reste fixé à l'unité de process.

Nettoyage :

• Toutes les pièces en contact avec le fluide peuvent être retirées individuellement et rincées.
• Les surfaces lisses et une conception à espace mort minimal empêchent l'accumulation de produit.
• Indice de protection IP 66 – peut être nettoyé au jet d'eau.

Maintenance :

• Les pièces d'usure (rotor, stator, joint de process) sont disponibles en pièces de rechange individuelles.
• Une inspection visuelle régulière du joint de process est recommandée – en particulier lors du traitement de fluides abrasifs ou lors de changements fréquents de lots.
• Les intervalles de maintenance dépendent du fluide et de la fréquence d'utilisation ; voir la fiche technique correspondante pour plus de détails.

Produits :

• VISCOFLUX lite
• VISCOFLUX lite Ex
• VISCOFLUX mobile S

Les systèmes de vidange de fûts FLUX sont conçus avec un espace mort minimal, sont faciles à nettoyer et sont disponibles en version de qualité alimentaire conforme au règlement CE 1935/2004 et à la FDA CFR 21 (VISCOFLUX mobile S). Toutes les pièces en contact avec le fluide sont en acier inoxydable ou en PTFE et peuvent être facilement démontées.

Détails :

• Les systèmes sont conçus pour une utilisation dans les process alimentaires, cosmétiques et pharmaceutiques.
• Indice de protection IP 66 – peut être nettoyé au jet d'eau.
• Aucune accumulation de produit grâce aux surfaces lisses et à une conception à espace mort minimal.
• Démontage rapide de la pompe, du plateau et du joint sans outils spéciaux.
• Version compatible CIP/SIP disponible en option.

Produits :

• VISCOFLUX lite
• VISCOFLUX lite Ex
• VISCOFLUX mobile S

Un système de vidange de fûts FLUX atteint un volume résiduel dans le fût inférieur à 1 %. Selon le système et le fluide, le débit peut atteindre jusqu'à 50 l/min, tandis que la pression de refoulement reste constante et à faible pulsation. Une vidange quasi complète est obtenue grâce au guidage précis du plateau suiveur et à la lèvre d'étanchéité du process.

Comparaison des débits :

• VISCOFLUX lite : jusqu'à 50 l/min (version Ex : 30 l/min). Le moteur d'entraînement peut être sélectionné individuellement.
• VISCOFLUX mobile S : dépend du fluide et du type de moteur (moteurs à partir de 0,75 kW, par ex. FLUX F 560 ou F 560 Food). La pompe à vis excentrée délivre un débit continu sans contrainte de cisaillement ni échauffement du fluide. Cela réduit considérablement les pertes de matière et les efforts de nettoyage.

Produits :

• VISCOFLUX lite
• VISCOFLUX lite Ex
• VISCOFLUX mobile S

Selon le modèle, les systèmes de vidange de fûts FLUX atteignent une pression de refoulement maximale allant jusqu'à 15 bar. Cela permet même aux fluides très visqueux d'être pompés de manière fiable contre la résistance des conduites et la contre-pression – par exemple, à travers des tuyauteries, des filtres ou directement dans les systèmes de traitement.

Détails :

• VISCOFLUX lite / lite Ex : pression de refoulement max. 8 bar, max. 50 l/min (version Ex : 30 l/min)
• VISCOFLUX mobile S : pression de refoulement max. 15 bar, pompe à vis excentrée VISCOPOWER F 580

La pression de refoulement réelle dépend de la viscosité, de la longueur de conduite et de la section transversale. Pour un dimensionnement précis, nous recommandons de se référer à la courbe de performance du système concerné.

Produits :

• VISCOFLUX lite
• VISCOFLUX lite Ex
• VISCOFLUX mobile S

Le plateau suiveur repose sur la surface du fluide et suit le niveau de liquide pendant le pompage. Le joint de process intégré scelle hermétiquement le bord du fût – permettant au fluide d'être pompé complètement et sans air.

Détails : Le plateau suiveur assure une répartition uniforme de la pression sur la surface du fluide. Le joint de process (élastique, résistant au fluide) s'adapte aux nervures, aux soudures ou aux légères déformations. Cela maintient le système étanche à l'air et permet une vidange résiduelle inférieure à 1 %. Si le process est interrompu, le joint empêche le fluide de goutter ou de réagir avec l'air ambiant.

Produits :

• VISCOFLUX lite
• VISCOFLUX lite Ex
• VISCOFLUX mobile S

Un système de vidange de fûts FLUX laisse moins de 1 % de produit résiduel dans le fût. Selon le système et le fluide, le débit peut atteindre jusqu'à 50 l/min, tandis que la pression de refoulement reste constante avec une pulsation minimale. Le fût est vidé presque complètement grâce au guidage précis du plateau suiveur et à la lèvre d'étanchéité du process.

Comparaison des débits :

• VISCOFLUX lite : jusqu'à 50 l/min (30 l/min pour la version Ex). Le moteur d'entraînement peut être sélectionné individuellement.
• VISCOFLUX mobile S : dépend du fluide et du type de moteur (moteurs à partir de 0,75 kW, par ex. FLUX F 560 ou F 560 FOOD). La pompe à vis excentrée délivre le fluide en continu sans le soumettre à un cisaillement ou à un échauffement. Cela réduit considérablement les pertes de produit et les efforts de nettoyage.
