VISCOFLUX mobile HF
Débits maximaux allant jusqu'à 70 l/min pour les produits très visqueux et pâteux en fûts.
Avantages
Manuels d'utilisation
Instructions de service pour tous les systèmes de vidange de fûts.
Plans cotés
Dimensions et cotes d'installation pour la planification et la conception techniques.
Fiches techniques
Spécifications techniques, dimensions et données de performance.
Courbes de performance
Courbes de débit, de hauteur et de performance pour une sélection précise de la pompe.
Catalogue produits
Le catalogue FLUX complet avec toutes les gammes de produits, les spécifications techniques et les accessoires.
Brochures
Brochures produits et informations sur l'entreprise à consulter et à télécharger.
Fluides
Autres exemples de produits
Une sélection des fluides que ces pompes transfèrent.
- Colle
- Peintures et vernis
- Huiles
- Gloss à lèvres
- Pommades
- Dentifrice
- Mélasse
- Concentré de tomate
- Concentrés de jus
Technique

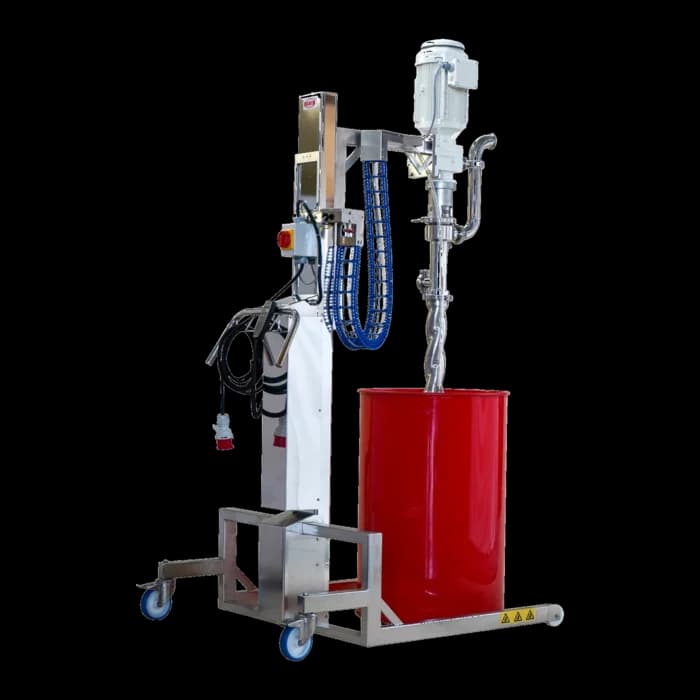

VISCOFLUX mobile HF
VISCOFLUX mobile HF offre des débits maximaux allant jusqu'à 70 l/min pour les produits très visqueux et pâteux en fûts. Pour les processus hygiéniques dans les industries alimentaire, pharmaceutique et cosmétique.
Interrupteur de protection moteur : commande simple marche/arrêt, env. 50 l/min*
L'interrupteur de protection moteur permet de mettre le moteur en marche et à l'arrêt à une vitesse fixe.
- Utilisation directe et simple sur le système
- Vitesse moteur fixe
- Adapté aux applications nécessitant un débit constant
- Protection et coupure via l'interrupteur principal
Variateur de fréquence : régulation variable de la vitesse, env. 70 l/min*
Le variateur de fréquence permet de démarrer et d'arrêter le moteur et d'adapter sa vitesse au produit et au processus.
- Réglage continu de la vitesse du moteur
- Démarrage et arrêt directement depuis le panneau de commande
- Combinable avec un interrupteur de fin de course en option
- Fonction marche/arrêt externe disponible pour les processus automatisés

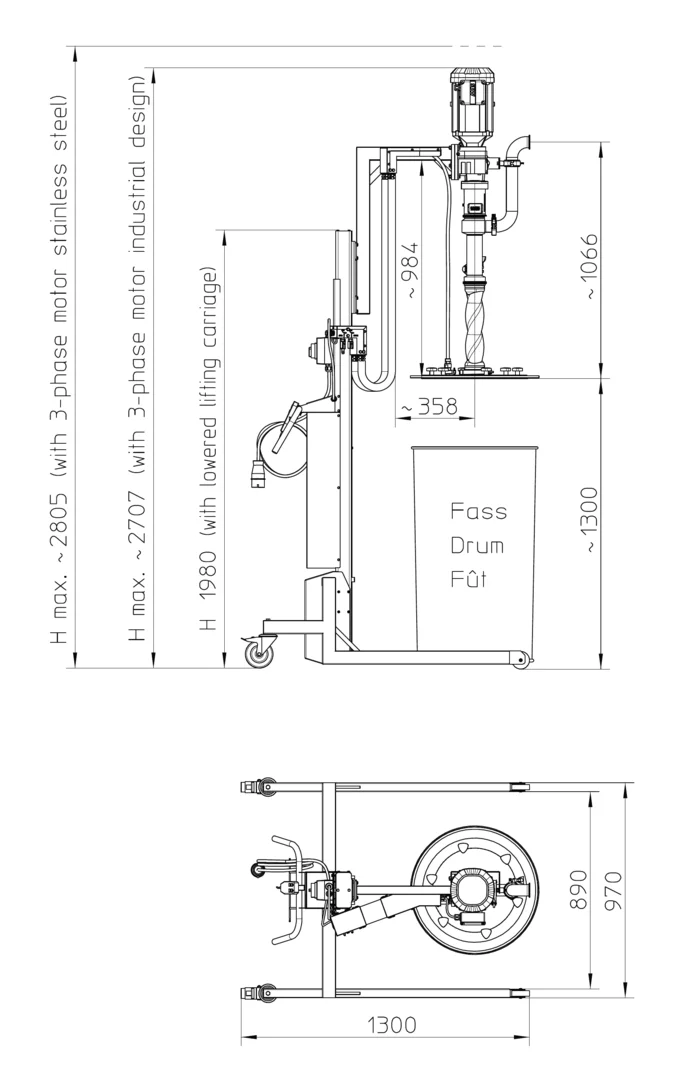

Dimensions et installation
La hauteur étendue plus compacte facilite l'intégration dans les zones de production à hauteur sous plafond limitée. La hauteur exacte dépend du modèle de moteur sélectionné.
| Longueur totale | env. 1 300 mm |
|---|---|
| Largeur intérieure du châssis | env. 890 mm |
| Largeur totale | env. 970 mm |
| Hauteur (rétractée) | env. 1 980 mm |
| Hauteur étendue (moteur standard) | max. env. 2 707 mm |
| Hauteur étendue (moteur en acier inoxydable) | max. env. 2 805 mm |
| Hauteur de levage au-dessus du fût | env. 1 066 mm |
Les dimensions sont en millimètres et sont approximatives. Pour la planification spécifique d'un système, reportez-vous à la fiche technique actuelle ou au plan coté approuvé.
Pompe également les produits qui ne s'écoulent pas d'eux-mêmes
VISCOFLUX mobile HF a été développé pour les applications dans lesquelles des produits très visqueux doivent être pompés plus rapidement depuis des fûts de 200 litres.
Étape 1
Concentré de tomate
Valeur indicative : env. 50 l/min avec un interrupteur de protection moteur.
Étape 2
Pâte de caramel
Selon la configuration, des débits allant jusqu'à 70 l/min sont possibles.
Étape 3
Crèmes et pâtes
Faibles vitesses pour un traitement en douceur.
Étape 4
Fûts avec poches
Faibles quantités résiduelles, même avec des sacs aseptiques.
Comparer
Toutes les valeurs de performance dépendent de l'application. La conception finale est déterminée en fonction du produit, de la viscosité, de la température, de la géométrie du fût et de la distance de refoulement souhaitée.
| Caractéristique | VISCOFLUX mobile S | VISCOFLUX mobile HF |
|---|---|---|
| Orientation de conception | Démontage et nettoyage faciles | Débit maximal |
| Débit* | Max. 25 l/min | Max. 50 l/min ; jusqu'à 70 l/min avec variateur de fréquence |
| Vidange d'un fût de 200 litres* | Env. 8 minutes de pompage | Env. 3 à 4 minutes de pompage |
| Vitesse | Env. 700 tr/min | 257 tr/min à 50 Hz ; 311 tr/min à 60 Hz |
| Hauteur étendue | Max. 3,150 m | 2,707 m avec moteur standard ; 2,805 m avec moteur en acier inoxydable |
| Nettoyage | Démontage et nettoyage faciles | Raccord de nettoyage prévu ; le démontage complet demande plus d'efforts |
| Remplissage par lots | Commande sans contact via le régulateur de vitesse | Possible avec un débitmètre FMO |
Besoin de conseils pour VISCOFLUX mobile HF ?
Nos spécialistes vous aident à choisir la pompe adaptée à votre fluide. Contactez-nous ou faites-vous rappeler.
