VISCOPOWER
Pompes à vis excentrées
Les pompes à vis excentrées VISCOPOWER délivrent des fluides de faible à haute viscosité sans pulsation. Jusqu'à 100 000 mPas et 15 bars de pression de refoulement.
Produits
Séries et versions

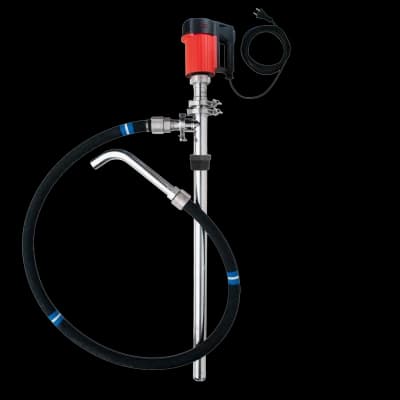

VISCOPOWER F 570
Version légère avec réducteur planétaire. Pour fluides de faible à haute viscosité jusqu'à 80 000 mPas, ainsi que pour fluides abrasifs encore fluides.
voir
VISCOPOWER F 580

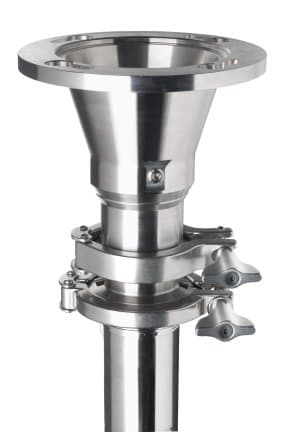

Avec bride de palier pour utilisation avec moteurs asynchrones, motoréducteurs à engrenages droits et moteurs pneumatiques. Pour fluides jusqu'à 100 000 mPas.
voirProduits
2 produits
Aperçu
Les pompes à vis excentrées FLUX VISCOPOWER traitent des fluides allant de faible viscosité à haute viscosité – jusqu'à 100 000 mPas – à des pressions de refoulement allant jusqu'à 15 bars et des débits allant jusqu'à 80 l/min. Disponibles en versions industrielle et hygiénique, avec protection antidéflagrante, certification 3-A ou conformité FDA.
Points forts
principe volumétrique
Transfert à faible turbulence, sans pulsation et en douceur
Large plage de viscosité
De faible viscosité à haute viscosité, jusqu'à 100 000 mPas
Deux gammes de produits
F 570 (version à réducteur, mobile) et F 580 (bride de palier, stationnaire)
Certifications
Protection antidéflagrante, 3-A, CE 1935/2004, FDA CFR 21 – selon le modèle
Conçu et fabriqué en Allemagne
Conçu et fabriqué en Allemagne, développé et certifié pour une utilisation mondiale.
Avantages
Jusqu'à 15 bars de pression de refoulement
Le principe volumétrique assure une pression constante, même avec des viscosités variables et de longues distances de refoulement.
Jusqu'à 100 000 mPas
Fluides de faible à forte viscosité, pâteux et abrasifs – traités en douceur et sans pulsation.
Démontable en 30 secondes
Nettoyage rapide et facile. Démontage sans outil des pièces en contact avec le fluide – une conception à espaces morts minimaux pour les zones hygiéniques.
Quatre géométries de rotor
Un tube de pompe, quatre rotors – du débit maximal au dosage précis.
Applications
Applications typiques et domaines d'utilisation des pompes à vis excentrées FLUX.

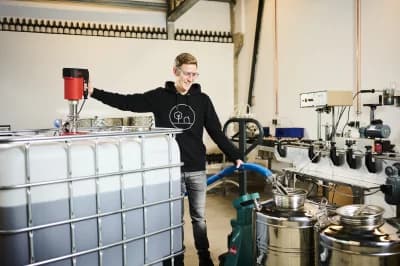

Alimentaire et pharmaceutique
Miel, concentrés de jus, crèmes et matières premières pharmaceutiques – conformes au règlement CE 1935/2004, aux normes FDA et 3-A.
Développement industriel
Peintures, vernis, résines, adhésifs et lubrifiants – VISCOPOWER F 570 en version à engrenages.
Fluides à haute viscosité
Transférez des substances pâteuses jusqu'à 100 000 mPas – en douceur et sans pulsations – avec la VISCOPOWER F 580.

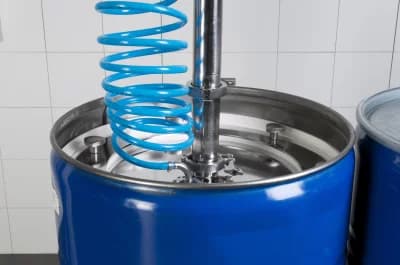

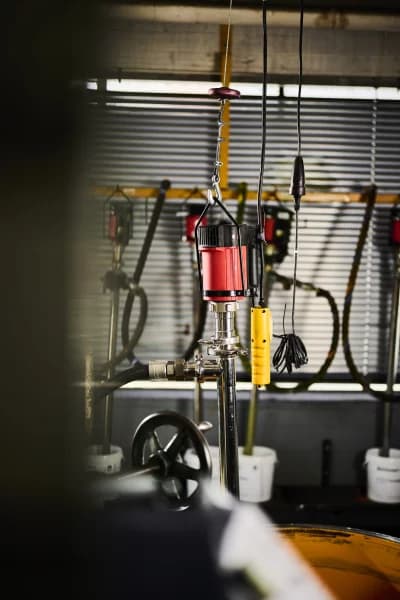

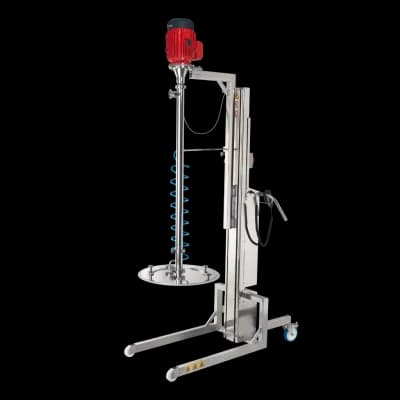

Vidange de fûts
Fluides à haute viscosité depuis des fûts – en combinaison avec les systèmes de vidange de fûts VISCOFLUX et VISCOPOWER.

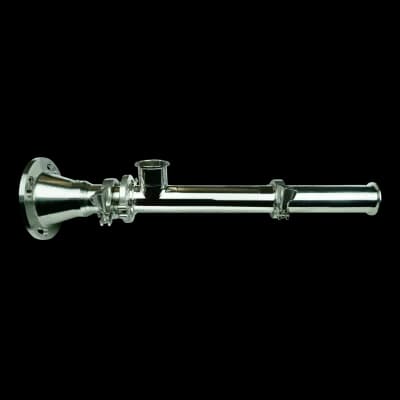

Transfert horizontal
Réservoir sans accès par le haut – VISCOPOWER TR pour une utilisation horizontale avec sortie par le bas.
En pratique
Les pompes à vis excentrées VISCOPOWER en utilisation pratique
Voir les études de casRapports d'application
Une pompe modulaire pour les fluides de faible viscosité à pâteux – dans tous les secteurs.
Application hygiène : Heimat Distillers
L'industrie alimentaire impose des exigences d'hygiène strictes – la VISCOPOWER y répond grâce à sa conception à espaces morts minimaux, une garniture mécanique étanche et des surfaces électropolies. Elle est conforme au règlement CE 1935/2004 et (UE) 10/2011, répond aux normes FDA et 3-A, et respecte les directives ATEX. Les fluides typiques du secteur hygiénique incluent la pâte de tomate, les concentrés de jus, le miel et la mélasse.
Production de boissons : Rothaus
Lors de la production de boissons mélangées à base de concentrés de jus de fruits naturels, un pompage doux et hygiénique est essentiel. Notre pompe à vis excentrée à entraînement par engrenages assure un pompage uniforme – idéale pour les fluides visqueux avec des exigences élevées en matière d'hygiène et de nettoyabilité. La pompe peut être démontée et nettoyée en quelques étapes simples – pour un temps d'arrêt minimal, des processus fiables et des changements rapides entre différents fluides.
Fabrication de pommades : GW Cosmetics
La VISCOPOWER convient à une utilisation dans les industries pharmaceutique et cosmétique. Elle est conforme au règlement CE 1935/2004 et (UE) 10/2011, répond aux normes FDA et 3-A, et respecte les directives ATEX. Sa conception minimise les espaces morts, empêchant ainsi les dépôts et le transfert de fluides. Les fluides typiques utilisés dans les industries pharmaceutique et cosmétique incluent la vaseline, la graisse de laine, les crèmes et les pommades.
Études de cas
Remplissage automatique et quasi complet de graisses industrielles
VISCOFLUX lite, équipé d'une pompe à vis excentrée F 550 S, permet le remplissage automatique de graisses industrielles à haute viscosité depuis des fûts ISO.
Remplir les sirops à haute viscosité plus rapidement et avec plus de contrôle
Le sirop de glucose à haute viscosité est transféré des IBC vers des cuves de mélange à l'aide d'une pompe à vis excentrée F 580 S FOOD – temps de remplissage réduit de 120 à 45 minutes.
Transférer de manière hygiénique et quasi complète le concentré de pâte de tomate
VISCOFLUX mobile S pompe de la pâte de tomate triple concentrée conforme FDA depuis des fûts coniques avec des doublures en ligne – avec des niveaux résiduels inférieurs à 1 %.
Transférer et remplir en toute sécurité les pâtes de silicone à haute viscosité
Pompez de la pâte de silicone à haute viscosité et remplissez-la dans des seaux – en utilisant VISCOPOWER TR et une vitesse variable pour un traitement doux.
Distribution hygiénique de pommades à haute viscosité
Transférez de manière hygiénique des pommades et des crèmes depuis des fûts de 200 litres – avec VISCOPOWER et VISCOFLUX mobile S.
Fluides
Les pompes VISCOPOWER pompent des fluides jusqu'à 100 000 mPas
VISCOPOWER pompe de manière fiable et douce les fluides de faible viscosité, haute viscosité, pâteux, sensibles au cisaillement et chargés de solides. Elle convient aux applications dans l'industrie, la chimie, la pharmacie, la cosmétique et l'hygiène. En combinaison avec le VISCOFLUX mobile S, même les fluides non fluides peuvent être pompés en toute sécurité.
Filtrer par type de fluide- Colle
- Peintures et vernis
- Huiles
- Gloss à lèvres
- Pommades
- Dentifrice
- Mélasse
- Pâte de tomate
- Concentrés de jus
Technique
Connaissances et technologie
Le choix de la bonne pompe à vis excentrée dépend de la viscosité du fluide, de la pression de refoulement requise et de l'application. Les sections suivantes expliquent le principe de fonctionnement, la conception modulaire et une comparaison des différentes séries.
Fonctionnement et conception des pompes à vis excentrées
Les pompes à vis excentrées VISCOPOWER sont un type de pompe volumétrique rotative. Une vis excentrée (rotor) tourne dans un mouvement oscillant contre un stator stationnaire. La géométrie en forme de vis crée des chambres de pompage fermées qui déplacent continuellement le fluide de l'entrée de la pompe vers la sortie.
Le débit est proportionnel à la vitesse de rotation – indépendamment de la viscosité et de la consistance du fluide. Un entraînement à fréquence variable permet un contrôle précis du débit.
Conception
- Bride moteur ou réducteur : Bride moteur pour le montage de moteurs triphasés ou un réducteur pour moteurs à collecteur et moteurs sans balais.
- Raccordement moteur : Pour bride moteur ou réducteur. Facilement convertible et compatible avec tous les types de moteurs.

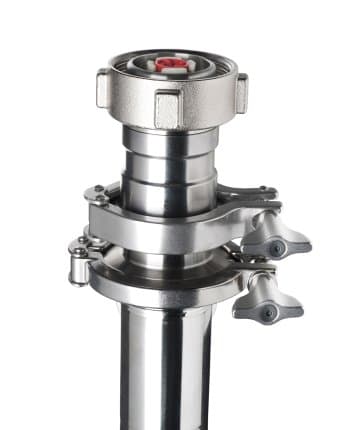

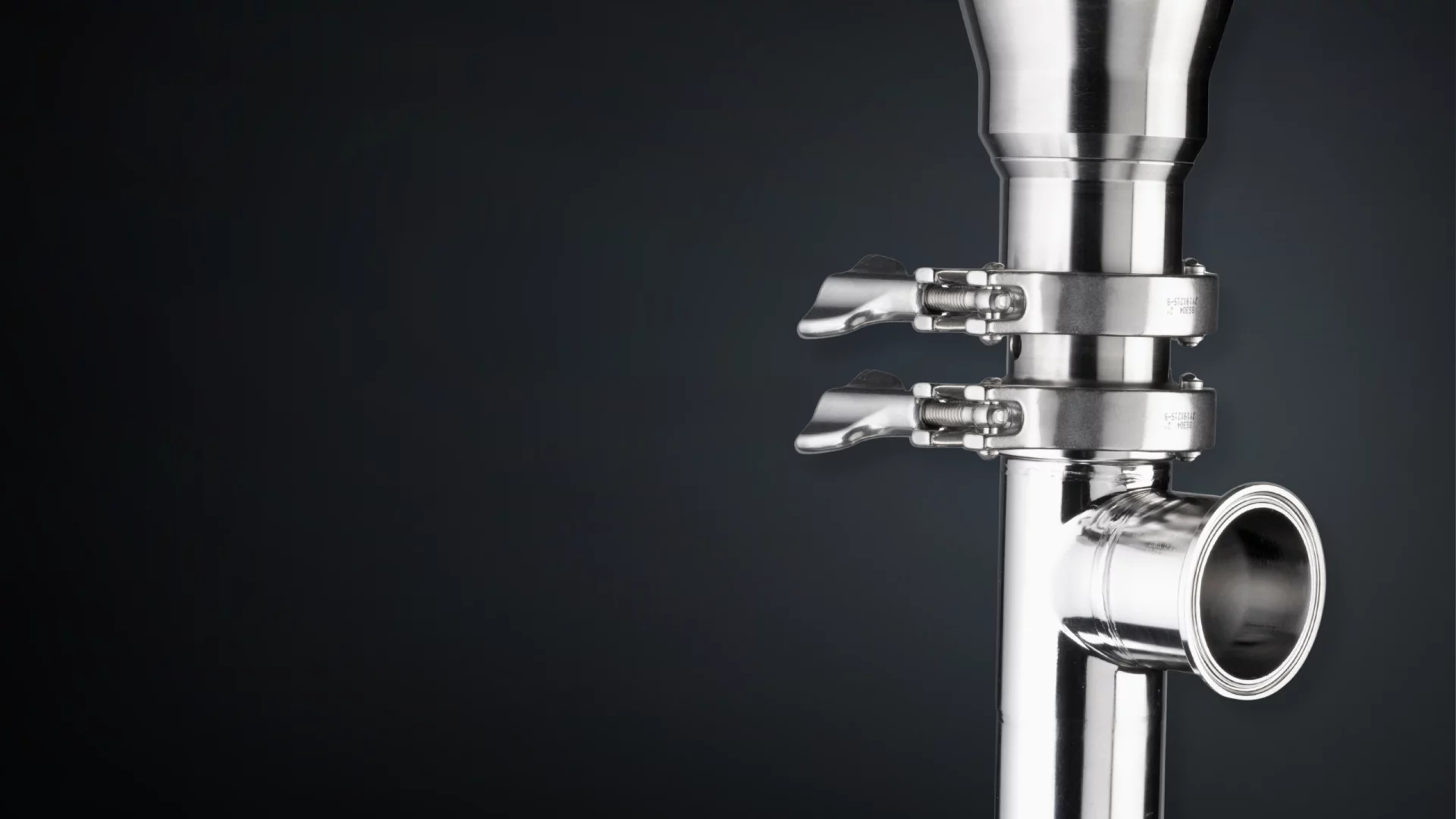

- Raccord à collier : Connexion sécurisée qui ne se desserre pas sous l'effet des vibrations. Avantage par rapport à un écrou-raccord.
- Garniture mécanique : Conception étanche pour les applications hygiéniques ou conception ouverte pour les applications industrielles.
- Arbre de torsion : Arbre renforcé pour une transmission de couple plus élevée.
- Tube de pompe en acier inoxydable électropoli : Tube de pompe robuste disponible en cinq longueurs standard : 400, 700, 1 000, 1 200 et 1 500 mm.
- Joint torique : Scelle l'espace entre le rotor et l'arbre d'entraînement. La conception exposée permet un nettoyage facile et hygiénique.

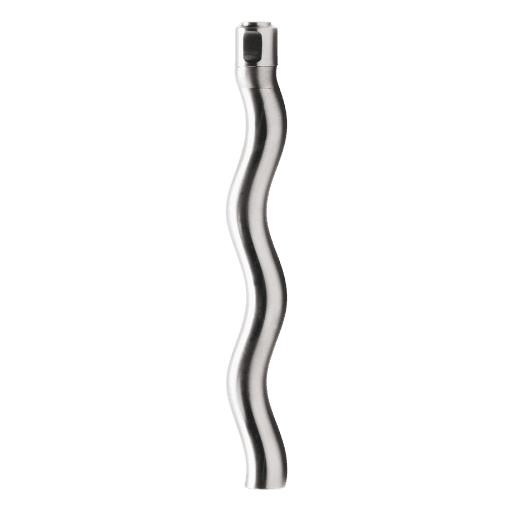

- Rotor : Quatre géométries rotor-stator différentes pour diverses applications de pompage.
- Stator : Disponible en EPDM, PTFE, NBR et FKM. Convient à diverses exigences de fluides.
- Boîtier de stator : Avec protection d'aspiration renforcée intégrée. Également disponible en version pour fûts avec doublures.
Système modulaire
Le système modulaire permet la combinaison libre du tube de pompe, de la géométrie du rotor, du matériau du stator, du raccordement moteur et de la profondeur d'immersion – pour les applications industrielles et hygiéniques.
- Polyvalent : Industrie, hygiène et zones dangereuses – selon le modèle
- Gamme d'applications flexible : Mobile et stationnaire, vertical et horizontal, comme pompe submersible ou montée à sec
- Manipulation sûre : Peu de composants, démontage rapide, nettoyage intuitif
Réducteur ou bride : deux options pour différentes applications
| Caractéristique | F 570 : Variante à réducteur | F 580 : Variante à bride moteur |
|---|---|---|
| Aperçu | Pour les applications de transfert mobiles avec moteurs à air comprimé, à collecteur ou sans balais. Convient aux fluides jusqu'à 80 000 mPas selon la configuration. | Pour les applications stationnaires avec moteurs asynchrones, à engrenages hélicoïdaux ou à air comprimé. |
| Fluides jusqu'à | 80 000 mPas | 100 000 mPas |
| Réducteur | Deux étages (i = 16) jusqu'à 30 000 mPas · Un étage (i = 7) jusqu'à 80 000 mPas | – |
| Protection contre la rotation | – | ✓ Roulement à billes à roue libre protège contre un sens de rotation incorrect |
| Mesure du débit | – | Capteur de vitesse sans contact en option |
| Entraînement | Compatible avec divers concepts d'entraînement | Moteurs asynchrones, à engrenages hélicoïdaux ou à air comprimé |
| Conception | Léger pour une utilisation mobile | Robuste pour un fonctionnement stationnaire |

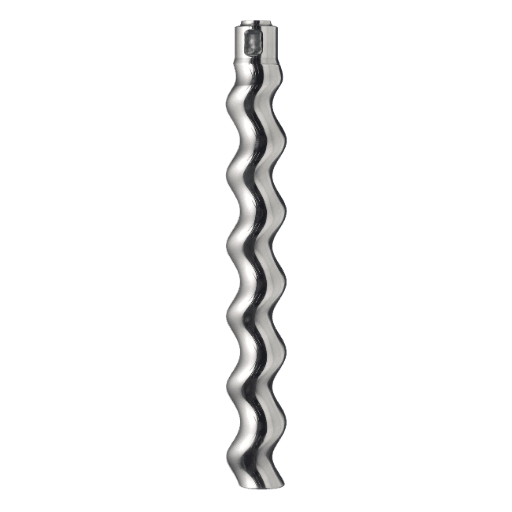

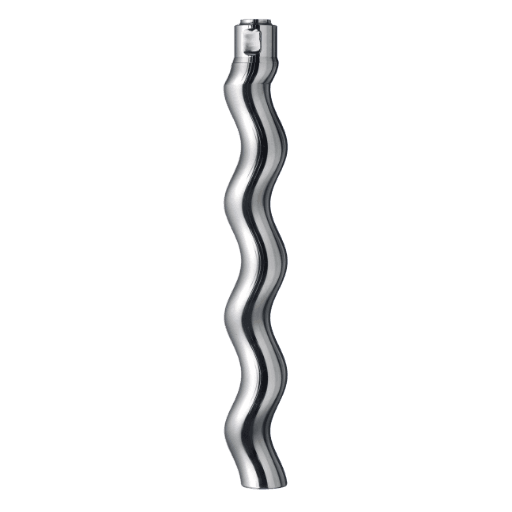

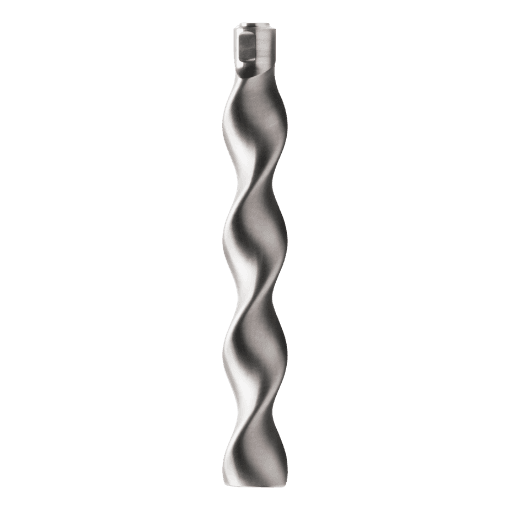

GÉOMÉTRIES DE ROTOR
Un tube de pompe – quatre géométries de rotor différentes pour des exigences variées, avec homologations FOOD, FDA, 3-A et ATEX.
| Caractéristique | R17 | R33 | R52 | R83 |
|---|---|---|---|---|
| Cylindrée | 17 ml/tr | 33 ml/tr | 52 ml/tr | 83 ml/tr |
| Débit à 900 tr/min | 15 l/min | 30 l/min | 47 l/min | 75 l/min |
| Application | Faible débit pour un dosage précis | Débit moyen pour les applications standard | Débit élevé pour de grands volumes de transfert | Débit maximal |
MATÉRIAUX DU STATOR
| PTFE | NBR léger | FKM | EPDM |
|---|---|---|---|
| Polytétrafluoroéthylène : excellente résistance chimique, idéal pour les produits alimentaires, pharmaceutiques et cosmétiques. | Caoutchouc acrylonitrile-butadiène : pour les carburants, huiles minérales, graisses lubrifiantes, graisses et huiles végétales et animales, acides dilués, bases et solutions salines. | Caoutchouc fluoré : résistance chimique exceptionnelle – large gamme d'applications | Caoutchouc éthylène-propylène-diène : pour les agents de nettoyage agressifs |
| Certifié pour : FDA, FOOD, ATEX | Certifié pour : FDA, FOOD | Certifié pour : FDA, FOOD |
Matériaux d'étanchéité
Matériaux d'étanchéité (joints toriques) possibles pour les pompes à vis excentrées VISCOPOWER :
- FKM pour une résistance généralement bonne – avec homologations FDA et FOOD
- FFKM pour une résistance maximale – avec homologations FDA et FOOD
- NBR pour les huiles minérales
- EPDM (caoutchouc éthylène-propylène-diène) pour les agents de nettoyage agressifs
RACCORDEMENT MOTEUR ET ENTRAÎNEMENT
| Modèle | F 570 (rapport de réduction i=16) | F 570 (réducteur i=7) | F 580 (bride de palier) |
|---|---|---|---|
| Raccordement moteur | Réducteur planétaire à deux étages | Réducteur planétaire à un étage avec dispositif anti-rotation pour empêcher le moteur de tourner sous l'effet des vibrations | Bride moteur |
| Entraînements | Moteurs à collecteur, pneumatiques ou sans balais | Moteurs asynchrones haute vitesse | Moteurs asynchrones, à engrenages droits ou pneumatiques |
| Viscosité max. | 30 000 mPas | 80 000 mPas | 100 000 mPas |
| Application | Mobile, léger | Portable et stationnaire | Stationnaire, robuste |

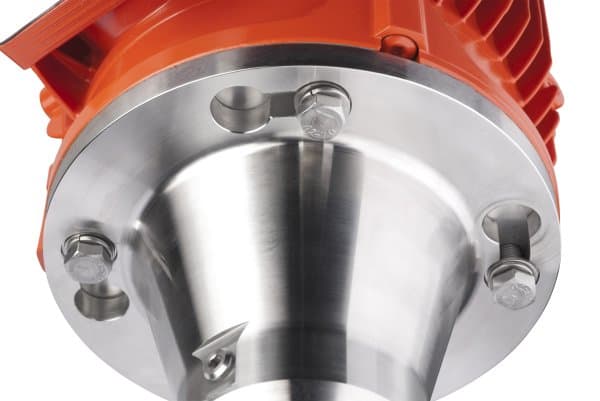

Verrouillage à baïonnette pour un raccordement moteur facile
Grâce à la connexion à baïonnette sur la variante à bride moteur, la pompe peut être facilement accrochée au moteur, puis les vis peuvent être serrées sans avoir à maintenir la pompe en place.

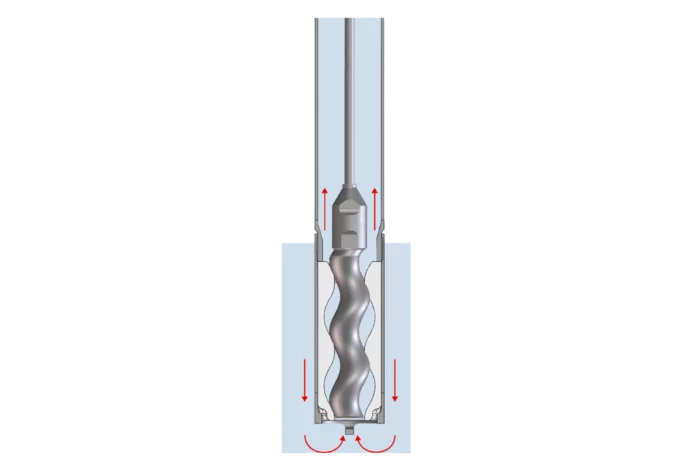

Comment fonctionne une pompe à vis excentrée ?
Le fluide à pomper est introduit dans une chambre de pompage et déplacé vers le haut par la vis excentrée en rotation. La géométrie hélicoïdale du rotor et du stator crée des chambres de pompage étanches qui se déplacent continuellement de l'entrée vers la sortie.
Le résultat : une livraison uniforme et sans pulsation à pression constante. Dans les pompes FLUX, les vis excentrées sont en acier inoxydable et les stators sont en NBR, FKM, PTFE ou EPDM.

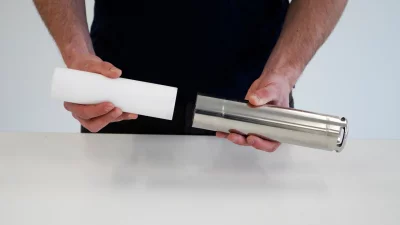

Démontage en 30 secondes pour le nettoyage
VISCOPOWER peut être démontée en environ 30 secondes sans outil. Idéal pour les applications impliquant des changements fréquents de produit et des exigences d'hygiène élevées.

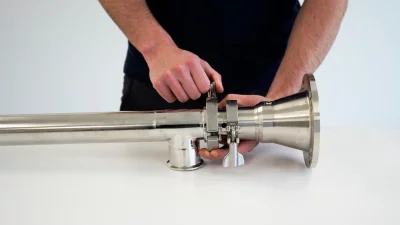

Étape 1
Ouvrir le collier sur le tube de pompe

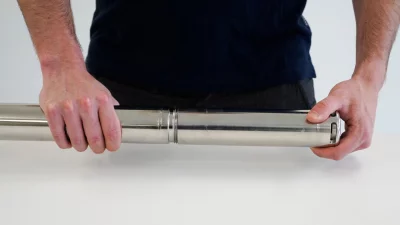

Étape 2
Retirer le tube de pompe

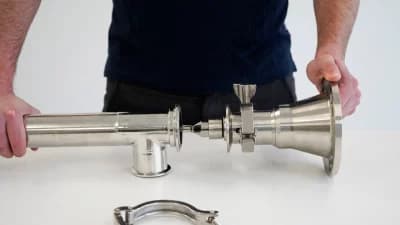

Étape 3
Dévisser le boîtier de stator
Étape 4
Retirer le stator
Comparer
Un aperçu des spécifications et caractéristiques les plus importantes – pour la sélection et la comparaison.
| Caractéristique | F 570 (réducteur à deux étages) | F 570 (réducteur à un étage) | F 580 (bride de palier) | Version TR (installation à sec) |
|---|---|---|---|---|
| Débit maximal | 80 l/min | 80 l/min | 80 l/min | 80 l/min |
| Pression de refoulement maximale | 15 bars | 15 bars | 15 bars | 15 bars |
| Versions | Industrielle ou hygiénique | Industrielle ou hygiénique | Industrielle ou hygiénique | Industrielle ou hygiénique |
| Protection ATEX | Oui, versions ATEX disponibles | Oui, versions ATEX disponibles | Oui, versions ATEX disponibles | Oui, versions ATEX disponibles |
| FOOD / FDA / 3-A | Oui, version hygiénique | Oui, version hygiénique | Oui, version hygiénique | Oui, version hygiénique |
| Viscosité maximale | 30 000 mPas | 80 000 mPas | 100 000 mPas | 100 000 mPas |
| Raccordement moteur | Réducteur (deux étages, i = 16) | Réducteur (un étage, i = 7) | Bride de palier | Réducteur ou bride de palier |
| Installation | Mobile ou stationnaire | Mobile ou stationnaire | Stationnaire | Mobile ou stationnaire |
| Options d'entraînement | • Moteur universel • Moteur pneumatique • Moteur à batterie | • Moteur asynchrone haute vitesse | • Moteur asynchrone • Motoréducteur à engrenages hélicoïdaux • Moteur pneumatique | Selon le raccordement moteur : • Moteur universel • Moteur pneumatique • Moteur à batterie • Moteur asynchrone • Motoréducteur à engrenages hélicoïdaux • Moteur pneumatique |
| Idéal pour | Applications mobiles, viscosité moyenne | Fluides à viscosité plus élevée | Applications stationnaires, haute viscosité | Réservoirs avec sortie par le bas |
Le débit maximal est une valeur de banc d'essai, mesurée avec de l'eau à 20 °C à la sortie de la pompe, sans aucun accessoire (tuyau, buse de distribution, débitmètre). Le débit réellement atteignable est inférieur et dépend de l'application spécifique, des propriétés du fluide et de la configuration de la pompe. Les spécifications concernent un rotor axial, sauf indication contraire.

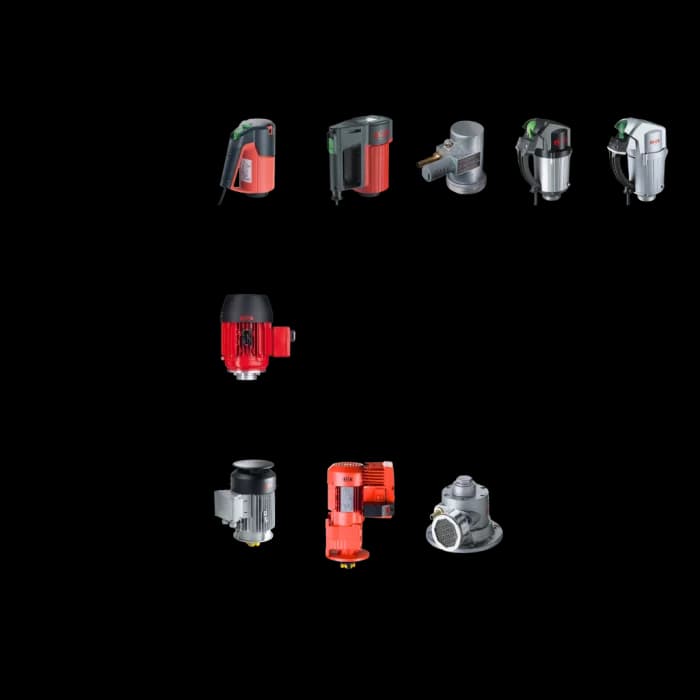

Moteurs et accessoires

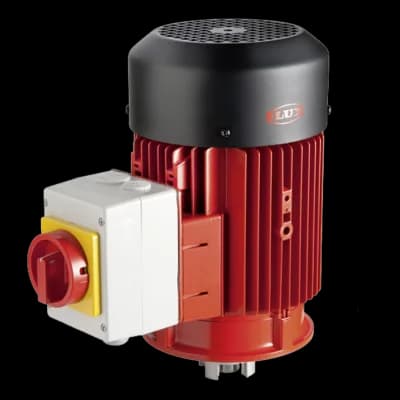

Moteurs
Des concepts de moteurs flexibles pour une variété d'applications : les pompes à vis excentrées VISCOPOWER peuvent être combinées avec différents types de moteurs, allant des moteurs à collecteur et pneumatiques aux moteurs asynchrones et à engrenages.
F 570 avec réducteur à deux étages
Pour moteurs à collecteur, moteurs pneumatiques et moteurs sans balais.
- Pour fluides jusqu'à 30 000 mPas
- Rapport de réduction i = 16
- Transmission de couple élevée
F 570 avec réducteur à un étage
Pour moteurs asynchrones haute vitesse.
- Pour fluides jusqu'à 80 000 mPas
- Rapport de réduction i = 7
- Pour des débits plus élevés
F 580 avec bride moteur
Pour moteurs asynchrones et motoréducteurs à engrenages droits.
- Pour fluides jusqu'à 100 000 mPas
- Raccordement moteur direct
- Pour fluides très visqueux

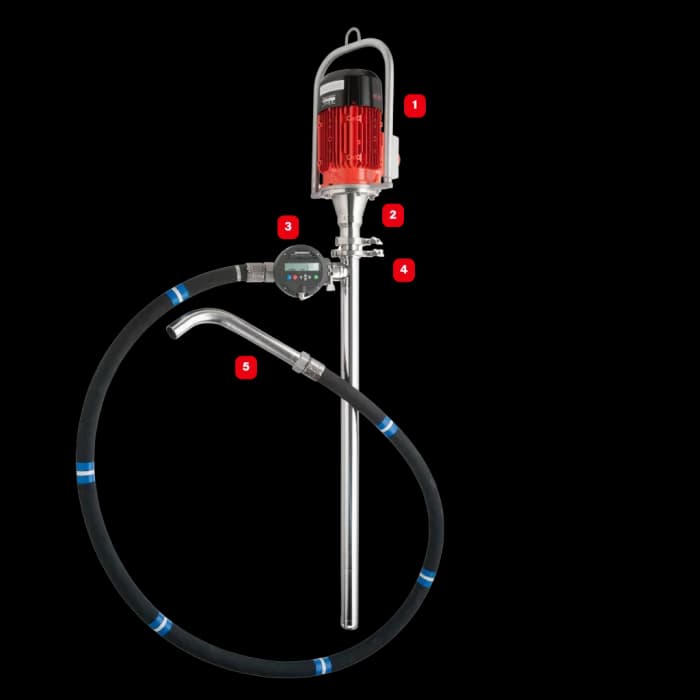

Accessoires
Avec des accessoires tels que des adaptateurs de bride, des débitmètres ou des raccords de tuyaux compatibles, les pompes à vis excentrées VISCOPOWER peuvent être adaptées précisément au fluide, à l'application et au processus.
1. Montage / Support
Soulevez facilement et manipulez les pompes en toute sécurité à l'aide d'un balancier.
2. Adaptateur de bride
Intégrez de manière fiable les moteurs standard en configuration CEI 90 ou CEI 100.
3. Débitmètre
Mesurez avec précision les débits et contrôlez précisément les processus de remplissage.
4. Adaptateurs et raccords de tuyaux
Connectez flexiblement les systèmes de tuyaux en fonction du fluide et de l'application.
5. Coudes de sortie / courbures de sortie
Transférez les fluides de manière contrôlée et propre dans des récipients ou des systèmes.
