Moteurs
Moteurs d'entraînement pour pompes FLUX. Également disponibles avec protection contre les explosions pour les zones dangereuses.
Produits
Séries et versions
Moteurs électriques
Moteurs à collecteur et sans balais pour les séries 300, 400 et VISCOPOWER. Également disponibles en versions antidéflagrantes.
voir
Moteurs à batterie
Entraînement sans fil et portable pour les séries 300, 400 et VISCOPOWER
voir
Moteurs triphasés
Pour un fonctionnement industriel continu à vitesse constante
voir
Moteurs à air comprimé
Pour zones Ex – aucune connexion électrique nécessaire
voirProduits
2 produits
Moteurs
Vidange de fûts et résiduelle à 99,98 %

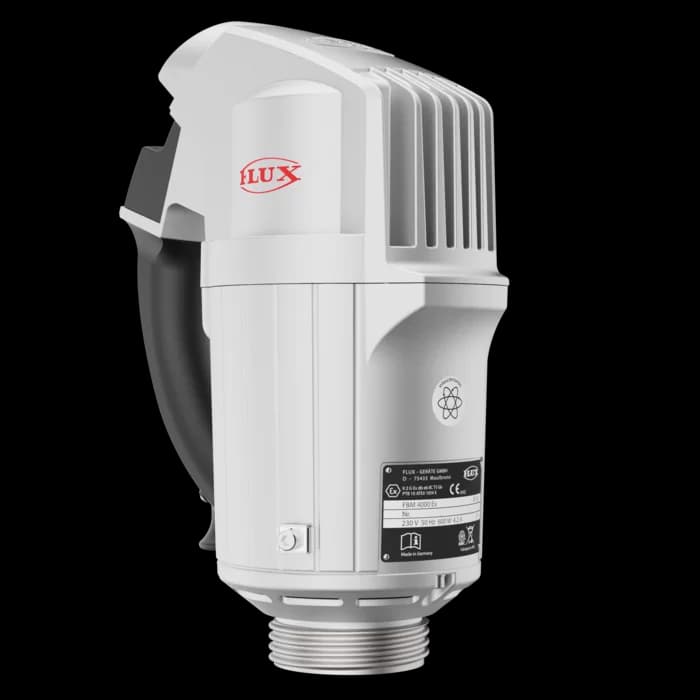

FBM 4000 Ex | 600 W | 230 V | 50-60 Hz
Le moteur de pompe à fût à faible usure avec protection contre les explosions, avec réglage de vitesse, avec protection contre les sous-tensions.
- Type de moteur:
- FBM 4000 Ex
- Puissance nominale:
- 0,6 kW
- Tension d'alimentation:
- 230 V
- Matériau:
- Aluminium
Vidange de fûts et résiduelle à 99,98 %

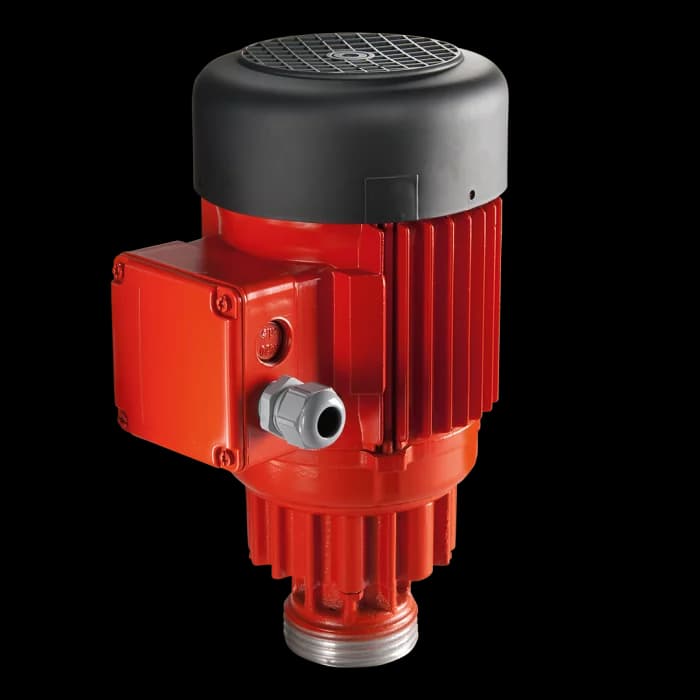

F 414 | 1100 W | 230/400 V | 50 Hz
Motoréducteur triphasé 1,1 kW pour pompes à fût, avec boîte à bornes.
- Type de moteur:
- moteur triphasé
- Puissance nominale:
- 1,1 kW
- Tension d'alimentation:
- 230/400 V
Vidange de fûts et résiduelle à 99,98 %

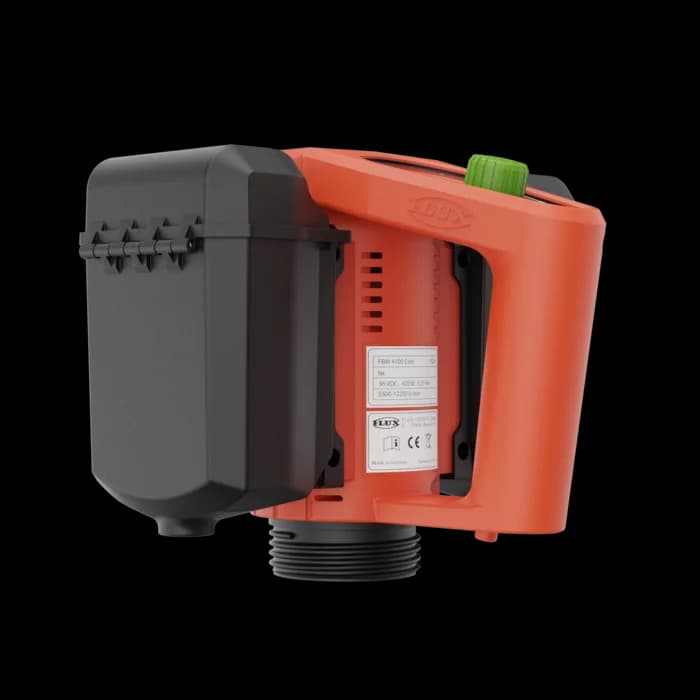

FBM 4100
moteur sur batterie sans fil pour pompes à fût et à conteneur FLUX.
- Type de moteur:
- Moteur à batterie FBM 4100 Core, FBM4100A
- Puissance nominale:
- 0,26–0,42 kW
- Tension d'alimentation:
- 2x18 V
- Matériau:
- polyamide
Vidange de fûts et résiduelle à 99,98 %

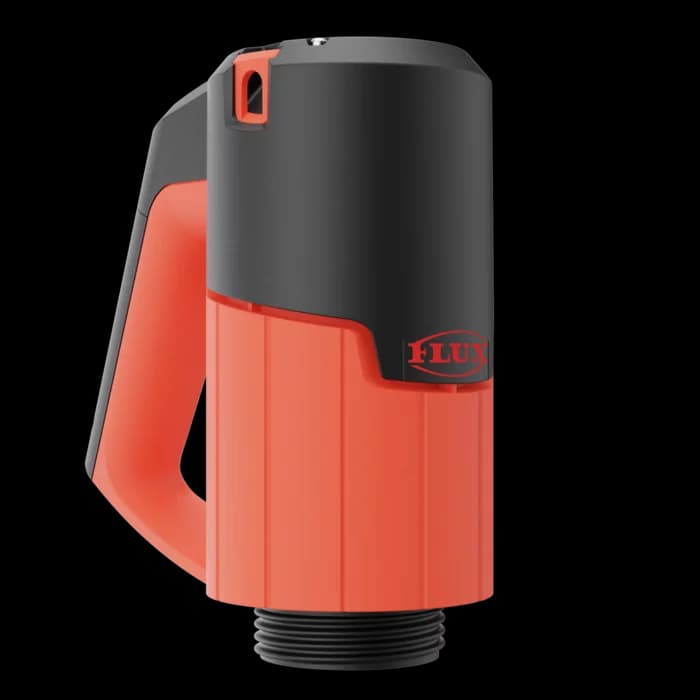

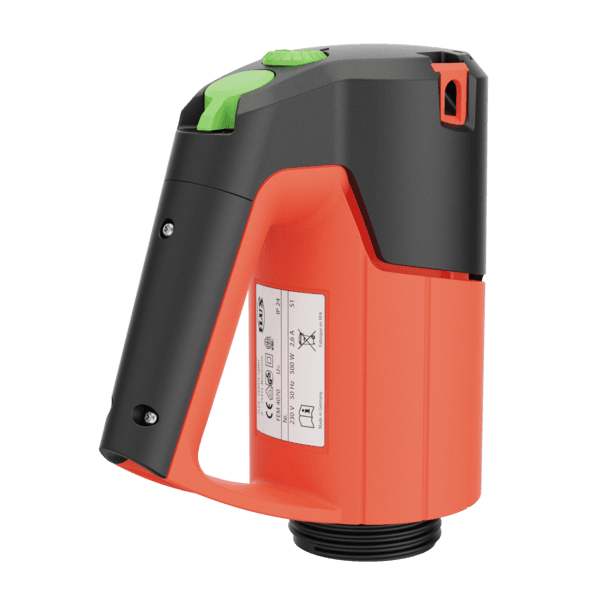

FEM 4070
Le moteur de pompe à fût compact avec protection contre les sous-tensions
- Type de moteur:
- FEM 4070
- Puissance nominale:
- 0,5 kW
- Tension d'alimentation:
- 230-240 V, 110 V, 120 V
- Matériau:
- polyamide
Vidange de fûts et résiduelle à 99,98 %

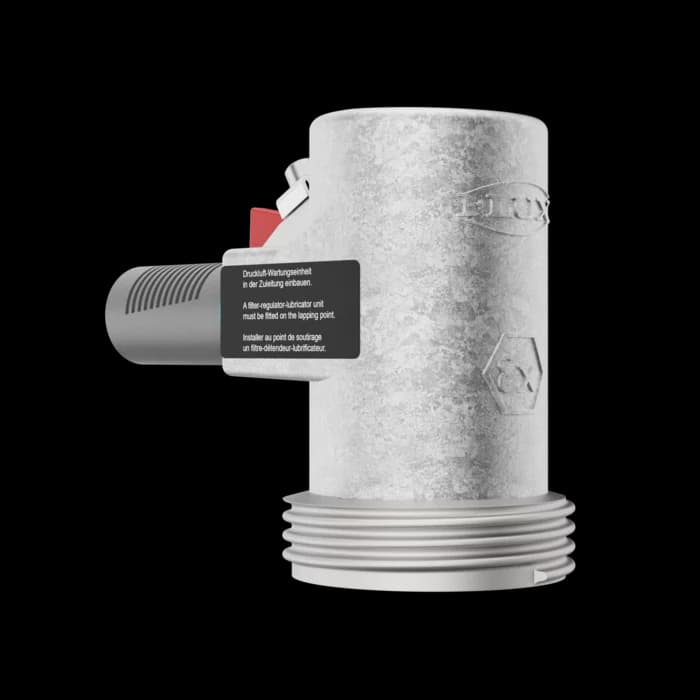

F 416 Ex
avec vanne sphérique
- Type de moteur:
- F 416-2 Ex, F 416 Ex, F 416-1 Ex
- Puissance nominale:
- 0,47 kW
Hauteurs de refoulement élevées

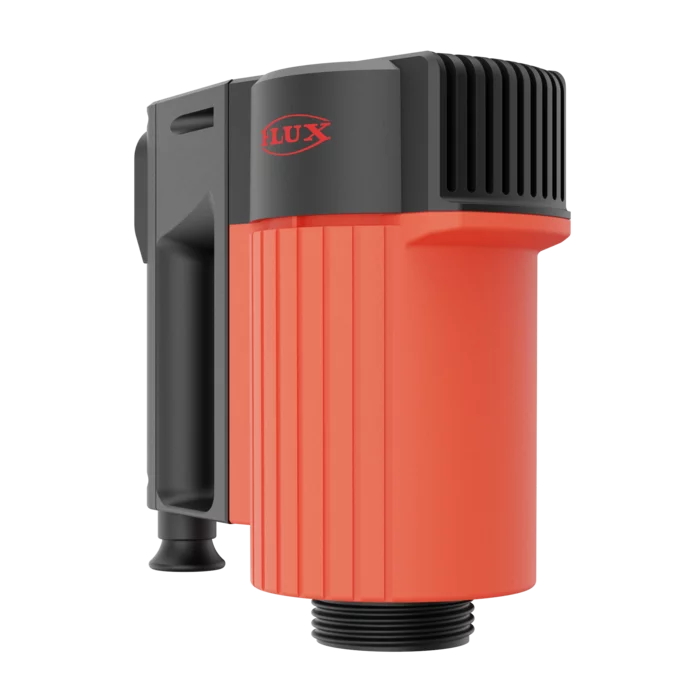

F 457 EL
Le moteur à collecteur le plus puissant, avec réglage de la vitesse, avec protection contre les baisses de tension.
- Type de moteur:
- F 457 EL, F 457
- Puissance nominale:
- 0,8 kW
- Tension d'alimentation:
- 230-240 V
- Matériau:
- Polypropylène
Moteurs
F 457
Le moteur à collecteur le plus puissant, sans protection contre les baisses de tension, 230-240 V / 50-60 Hz.
- Type de moteur:
- F 457
- Puissance nominale:
- 0,8 kW
- Tension d'alimentation:
- 230-240 V
- Matériau:
- Polypropylène
Moteurs

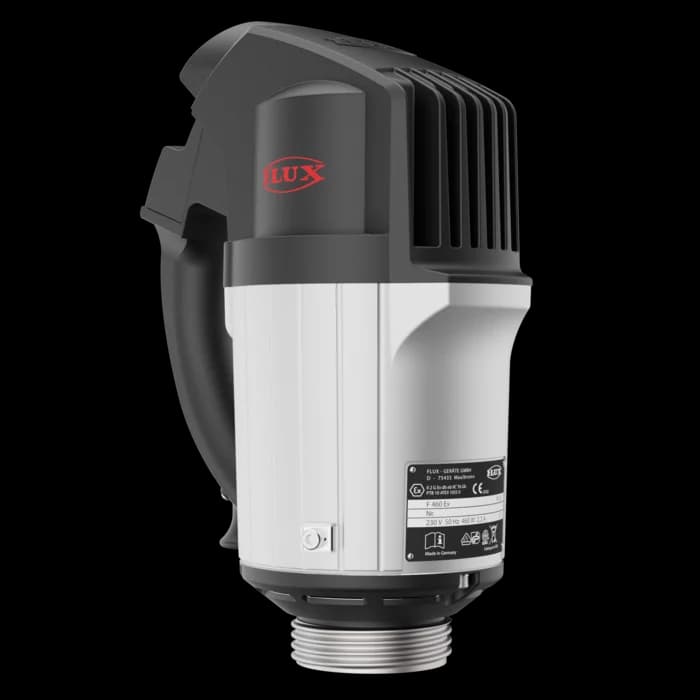

F 460-1 Ex
Le moteur de pompe à fût robuste avec protection contre les explosions, sans protection contre les sous-tensions.
- Type de moteur:
- F 460-1 Ex
- Puissance nominale:
- 0,7 kW
- Tension d'alimentation:
- 230-240 V
- Matériau:
- Aluminium
Moteurs

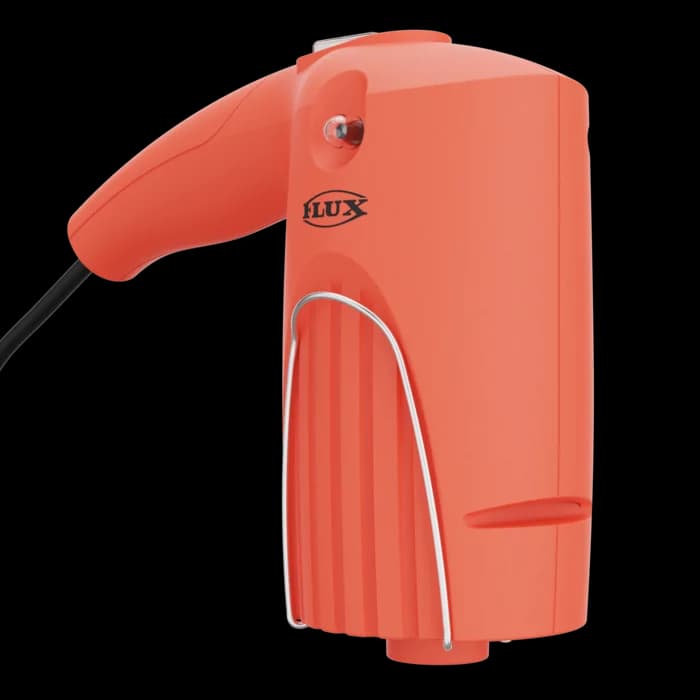

FEM 3070
adapté au COMBIFLUX FP 314.
- Type de moteur:
- FEM 3070
- Puissance nominale:
- 0,23 kW
- Tension d'alimentation:
- 230-240 V, 120 V
- Matériau:
- polyamide
Hauteurs de refoulement élevées
F 458 EL
Le moteur de pompe à fût robuste avec réglage de la vitesse, avec protection contre les baisses de tension
- Type de moteur:
- F 458 EL, F 458
- Puissance nominale:
- 0,46 kW
- Tension d'alimentation:
- 230-240 V
- Matériau:
- Aluminium
Vidange de fûts et résiduelle à 99,98 %

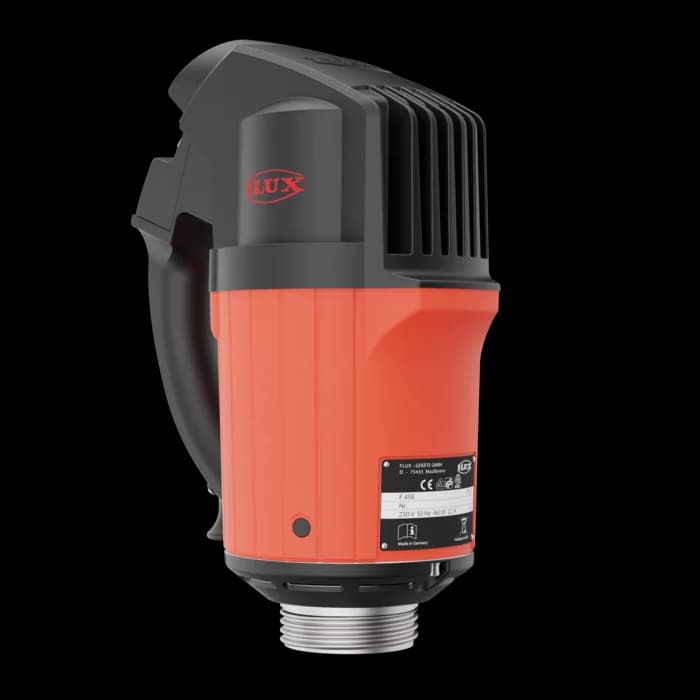

F 458-1
Le moteur de pompe à fût robuste sans protection contre les baisses de tension
- Type de moteur:
- F 458-1
- Puissance nominale:
- 0,7 kW
- Tension d'alimentation:
- 230-240 V
- Matériau:
- Aluminium
Vidange de fûts et résiduelle à 99,98 %
F 460 Ex EL
Le moteur de pompe à fût robuste avec protection contre les explosions, avec réglage de vitesse, avec protection contre les sous-tensions.
- Type de moteur:
- F 460 Ex EL, F 460 Ex
- Puissance nominale:
- 0,46 kW
- Tension d'alimentation:
- 230-240 V
- Matériau:
- Aluminium
Moteurs

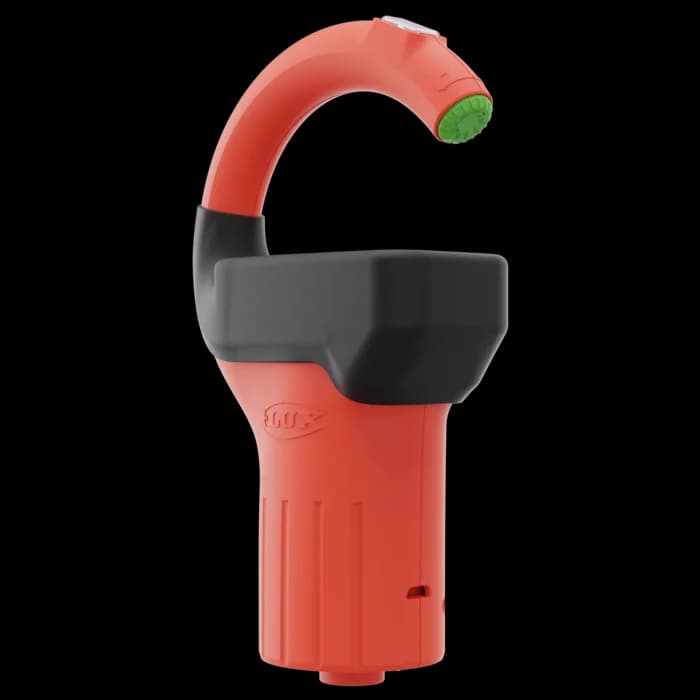

FBM-B 3100
adapté au COMBIFLUX FP 314, avec chargeur.
- Type de moteur:
- FBM-B 3100 (sans balais)
- Puissance nominale:
- 0,1 kW
- Tension d'alimentation:
- 18 V
- Matériau:
- polyamide
Aperçu
Les moteurs d'entraînement FLUX font partie d'un système modulaire : selon l'application, diverses pompes des séries 300, 400 et VISCOPOWER peuvent être combinées avec différents moteurs. Le débit d'une pompe dépend, entre autres facteurs, de la puissance de sortie du moteur sélectionné.
Cinq types de moteurs couvrent l'ensemble des exigences—du pompage portable à faible volume au fonctionnement en continu protégé contre les explosions.
Pour entraîner la pompe FLUX, une large gamme de moteurs électriques à pneumatiques est disponible. Même si vous travaillez en zone dangereuse ou avec des liquides inflammables. Selon l'application, différentes pompes peuvent être entraînées par différents moteurs. Ainsi, le débit d'une pompe à fût dépend, entre autres, de la puissance du moteur. Vous trouverez ici la solution d'entraînement la plus économique et la plus sûre pour votre application.
Points forts
Cinq types de moteurs
À collecteur, sans balais, triphasé, air comprimé, batterie rechargeable
Étendue des prestations
100 W (batterie) à 2 000 W (air comprimé)
Séries compatibles
300, 400 et VISCOPOWER – Moteur et pompe combinables individuellement
Protection contre les explosions
Modèles à collecteur, sans balais et à air comprimé disponibles en versions antidéflagrantes
Avantages
Combinaison flexible
Chaque moteur est compatible avec différentes pompes—une solution d'entraînement pour une variété d'applications.
Entraînements antidéflagrants
Moteurs à collecteur, sans balais et pneumatiques dans des conceptions conformes ATEX—pour la zone 1 et la zone 2.
Réglage de la vitesse en continu
Moteurs à collecteur avec électronique EL et moteurs sans balais – débit réglable en continu.
Fonctionnement sans fil, sur batterie
FBM-B 3100 pour la série 300 et FBM 4100 pour la série 400, MINIFLUX et VISCOPOWER – utilisation portable sans câble d'alimentation ni air comprimé.
Applications
Applications typiques et domaines d'utilisation des moteurs d'entraînement FLUX
Support universel
Moteurs sans balais, 230–800 W, pour les séries 300, 400 et VISCOPOWER—flexibles et légers.
Fonctionnement industriel en continu
Moteurs triphasés à vitesse constante – F 403, F 414, DSM pour VISCOPOWER.
Fonctionnement à air comprimé
FPM et F 416 Ex – aucune connexion électrique, sécurité intrinsèque.
En pratique

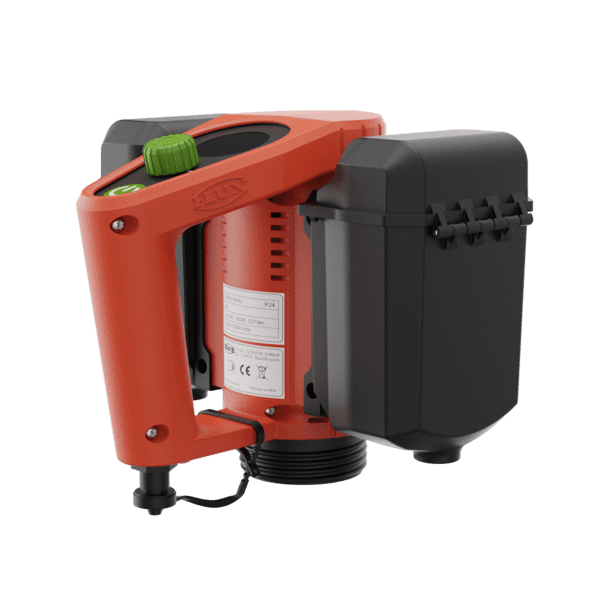

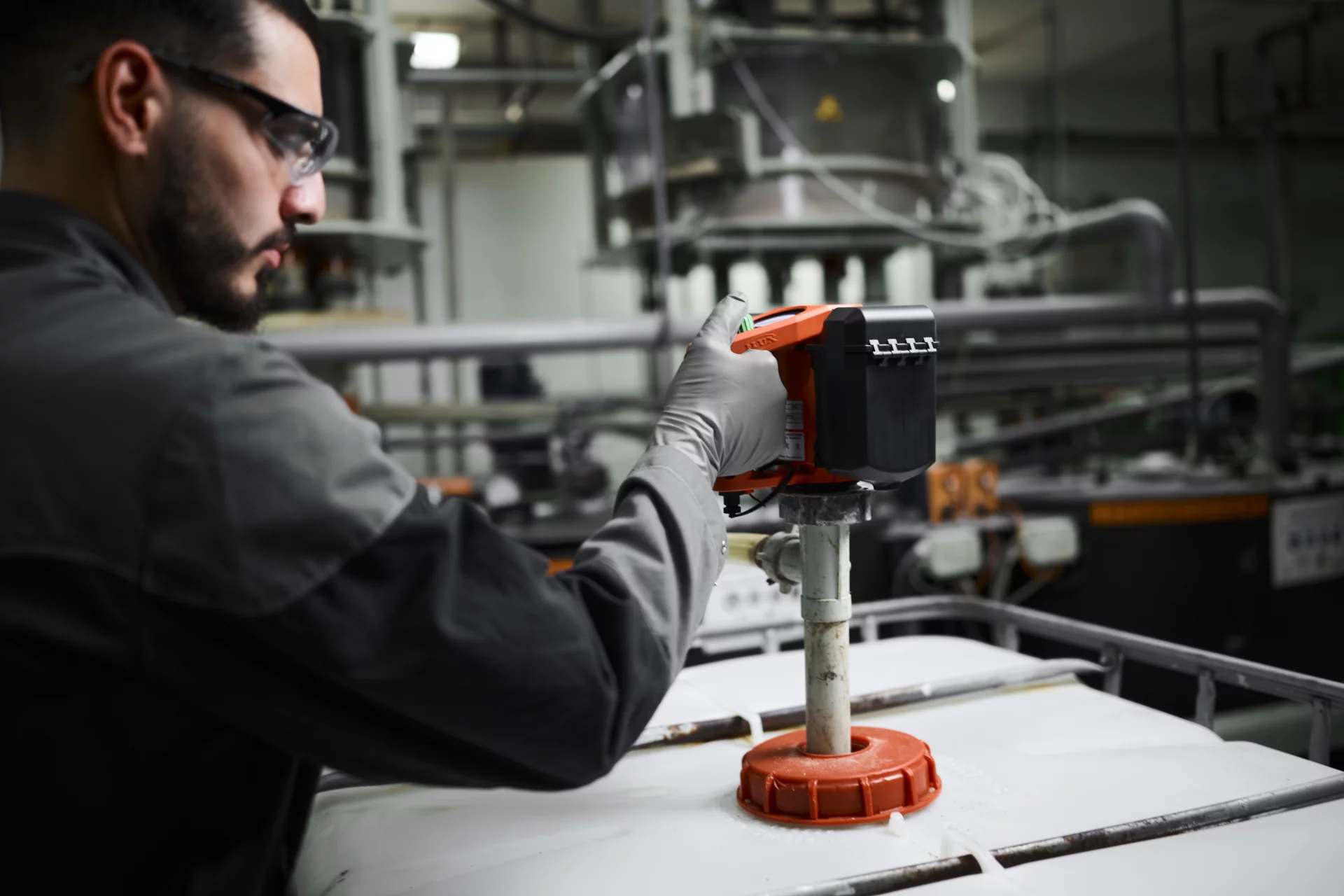

Moteur sans fil FBM 4100
Notre moteur à batterie le plus puissant pour les pompes à fût, MINIFLUX et VISCOPOWER. Il combine une longue autonomie de batterie, un débit élevé et des fonctionnalités intelligentes telles que le remplissage par lots et la protection contre la marche à sec.
Visiter la page de destinationTechnique
Fonction et conception des moteurs FLUX
Chaque pompe à fût et à conteneur ou pompe à vis excentrique FLUX nécessite un moteur d'entraînement séparé, qui est relié à l'arbre de la pompe par un accouplement. Le choix du moteur détermine la vitesse, le débit et le domaine d'application de la pompe.
Cinq types de moteurs sont disponibles
- Les moteurs à collecteur offrent la plus grande flexibilité en termes de tension et de puissance.
- Les moteurs sans balais fonctionnent sans usure et conviennent également aux zones dangereuses.
- Les moteurs triphasés fournissent des vitesses constantes pour un fonctionnement industriel en continu.
- Les moteurs pneumatiques ne nécessitent aucune connexion électrique et sont intrinsèquement antidéflagrants.
- Les moteurs à batterie permettent une utilisation sans fil et portable.
Grâce à la conception modulaire, la solution d'entraînement la plus économique et la plus sûre peut être configurée pour chaque application.
MOTEURS À COLLECTEUR
Léger, robuste et économique à l'usage : les moteurs à collecteur FLUX sont conçus pour une utilisation fiable avec des pompes à fût et à conteneur.
- Conception légère et compacte
- Fonctionnement silencieux
- Puissances de 230 à 800 watts
- Boîtier robuste pour usage industriel
- Idéal pour les pompes à fût et à conteneur mobiles
| Moteur | Puissance | Vitesse | Série (pompe) | Caractéristique spéciale |
|---|---|---|---|---|
| FEM 3070 | 230 W | 2 étages | 300 | Compact, 1,5 kg |
| FEM 4070 | 500 W | À variation continue | 400 | Boîtier en polyamide, 2,6 kg |
| F 457 | 800 W | En option en continu (EL) | 400, VISCOPOWER | Boîtier PP, 4 kg |
| F 458 | 460–700 W | En option en continu (EL) | 400, VISCOPOWER | IP 55, également 12/24 V CC |
| F 460 Ex | 460–700 W | En option en continu (EL) | 400, VISCOPOWER | Ex db eb IIC T6/T5, aluminium |
MOTEURS SANS BALAIS
Les moteurs sans balais FLUX sont conçus pour un fonctionnement en continu à faible entretien et des applications de manutention précises.
- Entraînement sans entretien sans balais en carbone
- Faible usure même à des fréquences de commutation élevées
- Idéal pour le fonctionnement en continu et les applications de dosage sensibles
- Fonctionnement silencieux, surtout à basse vitesse
- Également flexible pour un fonctionnement de courte durée
Réglage de la vitesse en continu en standard. Antidéflagrant conformément à PTB 10 ATEX 1054 X.
| Modèle | Puissance | Vitesse | Série | Caractéristique spéciale |
|---|---|---|---|---|
| FBM 4000 Ex | 600 W | 9 200 tr/min, à variation continue | 400, VISCOPOWER | Ex db eb IIC T6/T5, aluminium |

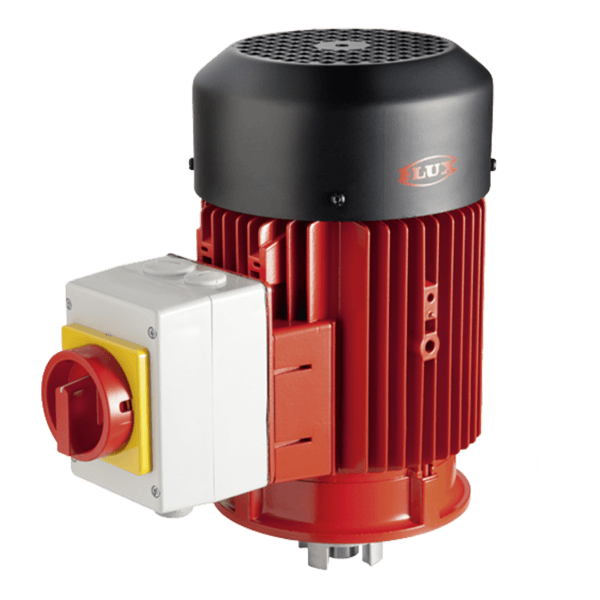

MOTEURS TRIPHASÉS
Les moteurs triphasés FLUX conviennent aux processus de convoyage exigeants avec des cycles de service élevés et des besoins en puissance constants.
- Entraînement à faible usure pour un fonctionnement en continu
- Vitesse constante même sous charge
- Conçu pour des conditions d'exploitation extrêmes
- Convoyage de fluides très visqueux jusqu'à 80 000 mPas
- Fiabilité opérationnelle élevée dans les applications exigeantes
Tension 230/400 V (standard) ou 380–500 V/100 Hz (engrenage droit). Protection contre les explosions pour F 403 et DSM.
| Modèle | Capacité | Vitesse | Série | Caractéristique spéciale |
|---|---|---|---|---|
| F 403 | 550 W | Sélectionnable : 2 850 tr/min ou 1 450 tr/min | 400, VISCOPOWER | Ex e II T3/T4, 8 kg |
| F 414 | 550 W, 750 W, 1 100 W | Vitesse constante | 400, VISCOPOWER | Jusqu'à 1 100 W, 8,8–12,8 kg |
| DSM | 750–1 100 W | 750 ou 1 000 tr/min | 400, VISCOPOWER | Ex e II T3/T4, constant |
| Engrenage droit | 800–1 100 W | 47–472 tr/min | 400, VISCOPOWER | Engrenage droit, 100 Hz |

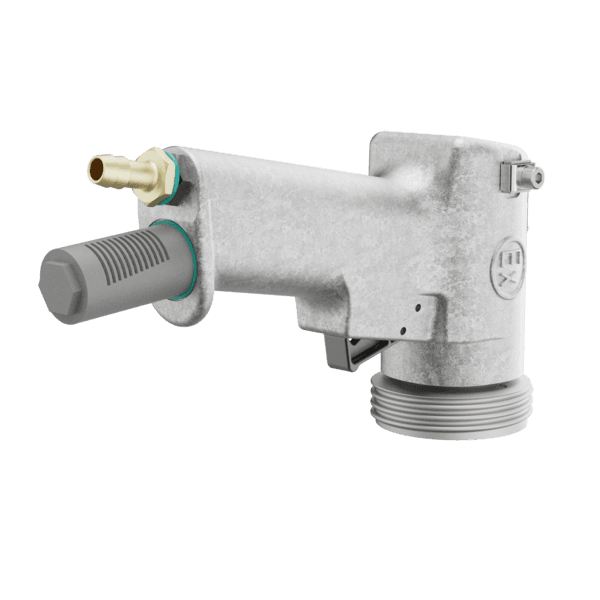

MOTEURS À AIR COMPRIMÉ
Les moteurs à air FLUX sont conçus pour une utilisation sûre dans les zones dangereuses et avec des fluides inflammables.
- Entraînement puissant pour les applications exigeantes
- Convient aux liquides hautement inflammables
- Idéal pour les zones dangereuses
- Léger et facile à manipuler pour une utilisation mobile
- Vitesse réglable facilement et précisément
- Construction robuste pour un usage industriel quotidien
Réglage de la vitesse via la pression de service ou le débit d'air. Pour les atmosphères explosibles sans installations électriques.
| Modèle | Puissance | Pression | Série | Caractéristique spéciale |
|---|---|---|---|---|
| FPM | 600–2 000 W | 6 bar | 400, VISCOPOWER | Classe de protection : IP 55Ex : II 2 G c T5 |
| F 416 Ex | 470 W | 6 bar | 400, VISCOPOWER | Ex : II G IIC T6, seulement 0,9–1,4 kg |
MOTEURS À BATTERIE
Les moteurs à batterie FLUX permettent une manutention autonome partout où la flexibilité et l'utilisation mobile sont requises.
- Fonctionnement autonome—même en extérieur
- Remplissage par lots pour un dosage reproductible
- Sans balais et sans entretien
- Utilisable dans le monde entier grâce à l'alimentation par batterie
Pour les applications mobiles sur fûts et IBC avec les groupes de pompage de la série FLUX 400 et VISCOPOWER F 570.
| MODÈLE | PUISSANCE | VITESSE | SÉRIE | CARACTÉRISTIQUE SPÉCIALE |
|---|---|---|---|---|
| FBM-B 3100 | 100 W | À variation continue | 300, JUNIORFLUX, COMBIFLUX | Sans balais, IP44, seulement 1,2 kg |
| FBM 4100 | 420 W (ventilé) 260 W (fermé) | 5 500–12 250 tr/min, réglable en 10 étapes | 400, VISCOPOWER | Sans balais, écran LCD, éclairage LED, IP24/IP44, 2,8 kg, remplissage par lots avec profils de remplissage, protection contre la marche à sec |
Comparer
| CARACTÉRISTIQUE | MOTEUR À COLLECTEUR | MOTEUR SANS BALAIS | MOTEUR TRIPHASÉ | MOTEUR À AIR | MOTEUR À BATTERIE |
|---|---|---|---|---|---|
| Puissance | 230–800 W | 600 W | 550–1 100 W | 470–2 000 W | 100–420 W |
| Vitesse | 6 000–9 500 tr/min | 9 200 tr/min | 700–930 tr/min | Variable | 5 500–12 250 tr/min |
| Réglage de la vitesse | En option (EL) | ✓ À variation continue | – | Via l'alimentation en air | Variable |
| Protection contre les explosions | ✓ (F 460 Ex) | ✓ (FBM 4000 Ex) | ✓ (F 403, DSM) | ✓ (sécurité intrinsèque) | – |
| Poids | 1,5–5,9 kg | 6,2 kg | 8–23 kg | 0,9–10 kg | 1,2–2,8 kg |
| Série de produits (pompes compatibles) | 300, 400, VISCOPOWER | 400, VISCOPOWER | 400, VISCOPOWER | 400, VISCOPOWER | 300, 400, VISCOPOWER |
| Idéal pour | Utilisation universelle et flexible | Fonctionnement sans entretien, applications Ex | Haute pression, applications industrielles |
Téléchargements
Documentation pour la conception, l'utilisation et l'entretien.
Modes d'emploi
Modes d'emploi pour tous les moteurs FLUX.
À télécharger par produit
Fiches techniques
Spécifications techniques, dimensions et données de performance pour toutes les pompes et tous les moteurs FLUX.
À télécharger par produit
Courbes de performance
Courbes de débit, de hauteur manométrique et de performance pour une sélection précise du moteur et de la pompe.
À télécharger par produit
Plans de dimensions
Dimensions et dimensions d'installation pour la planification technique et la conception.
À télécharger par produit
Certificats et preuves
Déclarations de conformité, certificats ATEX/IECEx, ainsi que certifications ISO, REACH et autres.
À télécharger par produit
Brochures
Brochures produits et informations sur l'entreprise à consulter et télécharger.
Télécharger
FAQ
L'altitude affecte-t-elle les performances des pompes et des moteurs (par exemple, à des altitudes de 2 000–4 000 m) ?
Oui. À des altitudes de 2 000 mètres ou plus, les performances de la pompe diminuent de manière mesurable. À 3 000 mètres, la perte de performance est d'environ 15 % ; à 4 000 mètres, elle est d'environ 25 %. Cela est dû à la pression atmosphérique plus faible, qui réduit le refroidissement et les performances du moteur.
Détails :
- 0–1 000 m : Les performances restent constantes
- 2 000 m : env. –5 % de performance
- 3 000 m : env. –15 % de performance
- 4 000 m : env. –25 % de performance
Pour une utilisation à haute altitude, nous recommandons donc un moteur d'une puissance correspondante plus élevée.
Solutions pour les altitudes >2000 m :
- Moteur F 457 (800 watts)—moteur à collecteur avec réserve de puissance élevée.
- Pompes à vis excentrique VISCOPOWER avec moteur triphasé (jusqu'à 1 100 watts)—pour les fluides très visqueux à haute altitude.
Un câble de terre est-il nécessaire lors de l'utilisation d'un moteur Ex FLUX avec une pompe en plastique pour des liquides non inflammables ?
Non. Comme il n'existe pas de liaison conductrice avec la pompe, un fil de terre n'est pas nécessaire lors de l'utilisation d'un moteur Ex FLUX avec une pompe en plastique pour des liquides non inflammables.

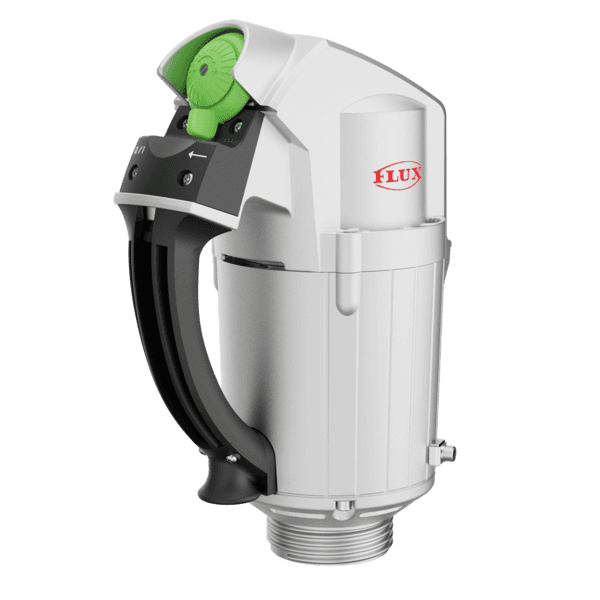

Pourquoi les moteurs Ex FLUX sont-ils livrés en standard avec des connecteurs standard plutôt qu'avec des connecteurs Ex ?
Les moteurs Ex FLUX sont livrés en standard avec une fiche standard, car la prise se trouve généralement en dehors de la zone Ex (zone ATEX). Des fiches Ex et des prises Ex correspondantes sont disponibles sur demande.
Détails :
- L'exploitant est responsable de la définition de la zone Ex (ATEX).
- Équipement standard : câble d'alimentation de 5 m avec fiche standard, non antidéflagrante.
- En option : fiches et prises classées Ex disponibles ; de nombreux exploitants utilisent leurs propres systèmes.
- Configurations de câbles selon la classe de protection du moteur :
-- Classe de protection I (boîtier métallique) : 3 fils, 3 × 1,5 mm² avec conducteur de protection. -- Classe de protection II (boîtier plastique) : 2 fils avec isolation de protection. --- Classe de protection III (basse tension ≤ 42 V) : longueur de câble max. 5 m (2 × 4 mm²) en raison des pertes en ligne.
- Sécurité : une étiquette d'information se trouve sur le câble. La fiche ne doit pas être branchée dans une zone Ex.
Besoin de conseils pour Moteurs ?
Nos spécialistes vous aident à choisir la pompe adaptée à votre fluide. Contactez-nous ou faites-vous rappeler.
