Débitmètre
Les débitmètres mesurent avec précision les volumes de liquide.
Produits
Séries et versions
Produits
5 produits
Aperçu
Les débitmètres FLUX mesurent des débits de 0,04 à 380 l/min pour des viscosités jusqu'à 500 000 mPas et des pressions de service jusqu'à 200 bar.
Les débitmètres FLUX construits selon le principe du disque oscillant (FMC), du rotor oval (FMO) ou du principe de la turbine (FMT) offrent la solution adaptée à chaque application. Selon le modèle et la taille, ils peuvent être utilisés par exemple sur les pompes à fût FLUX ou en installation fixe, par exemple dans des conduites.
Grâce à l'unité d'affichage numérique FLUXTRONIC®, les processus de remplissage et de dosage pour FMC et FMO peuvent être réalisés pour pratiquement tous les liquides avec une précision maximale et la plus grande sécurité possible. En mode automatique, il est possible d'émettre des signaux à des fins de commande. Ainsi, différents processus peuvent être régulés.
Les débitmètres FLUX sont idéaux pour les applications de mesure dans l'industrie, la pétrochimie, la chimie, la pharmacie, la cosmétique, les peintures et vernis. Une mesure de débit ou de liquides tels que l'eau, diverses huiles, carburants (essence, diesel, etc.), solvants ainsi que acides et alcalis peut être réalisée avec nos appareils.
Points forts
Trois principes de mesure
Disque oscillant (FMC), roues ovales (FMO), roue à aubes (FMT)—couvrent tout le spectre : des fluides peu visqueux aux produits chimiques spéciaux très visqueux, que ce soit sur des pompes à fût mobiles ou des installations fixes.
Large plage de mesure
0,04 – 380 l/min, jusqu'à 500 000 mPas, jusqu'à 200 bar
Utilisation polyvalente
Mobiles, avec pompes à fût et pompes de conteneurs, ou fixes dans des réseaux de tuyauterie
Certifications
Protection antidéflagrante, 3-A, CE 1935/2004, FDA CFR 21 – selon le modèle
Fonctionnement

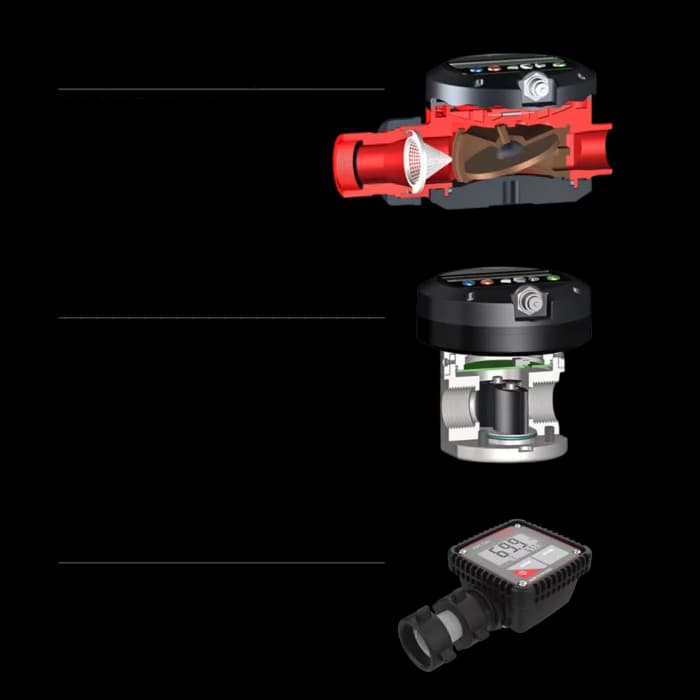

Aperçu des débitmètres FLUX
Débitmètres de type FMC/FMJ construits selon le principe du disque oscillant :
Les débitmètres FMC/FMJ fonctionnent selon le principe du disque oscillant. Ici, l'écoulement du liquide fait bouger le disque oscillant. L'unité d'évaluation FLUXTRONIC® calcule la quantité remplie à partir du nombre de rotations. Pour une précision de mesure maximale, le système doit toujours être complètement rempli de liquide (système à tuyau plein).
- Utilisation des débitmètres FMC/FMJ principalement avec nos pompes à fût et à conteneur de la série 400
- Également pour une utilisation fixe en ingénierie des installations
- Utilisation du FMJ uniquement lorsqu'aucun fonctionnement par lots n'est nécessaire
- Adapté aux fluides à faible viscosité
- Également pour les applications en zones dangereuses
- Pour les applications avec des fluides liquides à faible viscosité tels que les acides, les alcalis, les carburants (essence, diesel), l'eau, les huiles, les fluides facilement inflammables, les solvants ainsi que les liquides légèrement contaminés
Débitmètres de type FMO construits selon le principe du rotor oval :
Les débitmètres FMO se composent d'une chambre de mesure avec des rotors ovales. Le fluide traverse la chambre de mesure et entraîne ainsi les rotors ovales. Avec un capteur REED, le nombre de rotations est compté et transmis au FLUXTRONIC® externe. Celui-ci calcule la quantité de fluide sur la base d'une constante d'étalonnage préalablement définie, dépendante du fluide.
- Utilisation des débitmètres FMO 101 et 102 pour les faibles débits
- Les débitmètres FMO 104 et 110 sont principalement utilisés avec nos pompes à fût et à conteneur ainsi qu'avec les pompes à vis excentrée
- Les débitmètres FMO 140 et 150 sont principalement utilisés dans les grandes installations
- Adapté aux fluides purs et de faible à haute viscosité
- Également pour une utilisation en zones dangereuses
- Également avec approbation FDA/Alimentaire
- Pour les liquides purs et également très visqueux, tels que les acides, les alcalis, les carburants (essence, diesel), l'eau, les huiles, les solvants, les fluides facilement inflammables ainsi que les fluides non auto-lubrifiants
Débitmètres de type FMT construits selon le principe de la roue à turbine :
Le débitmètre à turbine FMT 120 PP se compose principalement d'une roue à turbine tournant librement dans l'écoulement du liquide. Le fluide s'écoulant dans le débitmètre fait tourner la roue à turbine, ce qui est mesuré et évalué. L'évaluation de la quantité partielle et totale se fait via l'affichage LCD.
- Utilisation du débitmètre FMT principalement avec nos pompes JUNIORFLUX/COMBIFLUX
- Alternative économique à nos débitmètres FMC/FMJ
- Adapté aux fluides purs à faible viscosité
- Pour les liquides neutres, fluides et non inflammables

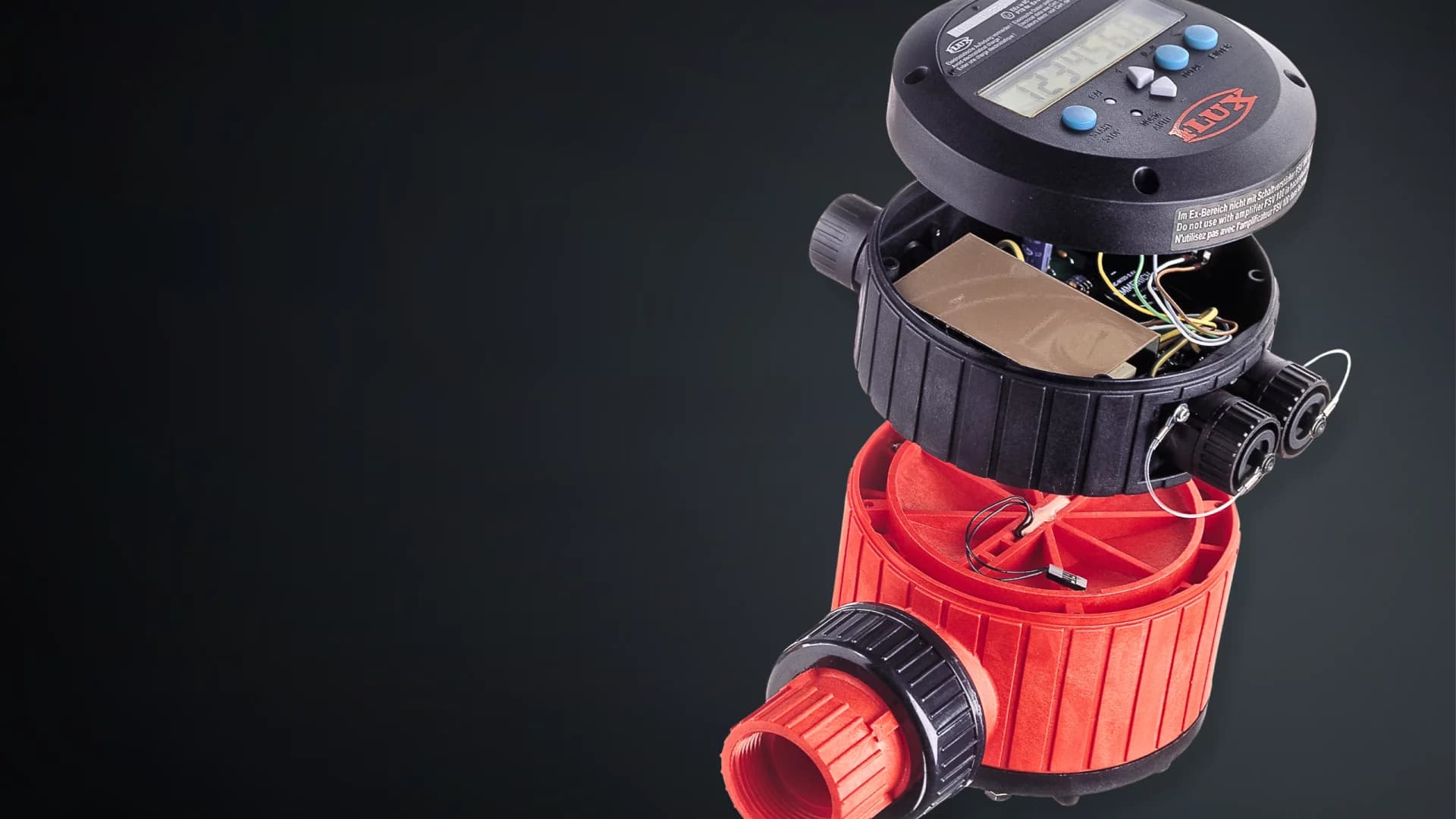

Unité d'évaluation FLUXTRONIC®
Avec l'unité d'évaluation FLUXTRONIC® pour FMC/FMJ et FMO, les processus de remplissage et de dosage de presque tous les types de fluides peuvent être réalisés avec une précision maximale et une sécurité maximale. Il existe deux options de fonctionnement :
-
Mode normal (utilisation manuelle) :
En mode normal, toutes les impulsions entrantes sont comptées et affichées. Aucune vanne n'est activée. Ce mode de fonctionnement convient à une tâche de remplissage simple. De plus, un affichage de quantité totale est disponible. Pour le mode normal, aucun appareil supplémentaire n'est nécessaire. -
Mode automatique (fonctionnement par lots) :
Le mode automatique convient pour remplir automatiquement les mêmes quantités (qui peuvent être prédéfinies) à la pression d'un bouton.
Ici, des appareils supplémentaires tels qu'un amplificateur et des vannes (électrovannes) sont nécessaires.
Comme en fonctionnement normal, un affichage de quantité totale est également disponible en mode automatique. De plus, un compteur de cycles est intégré, qui enregistre et additionne les processus de remplissage complets.

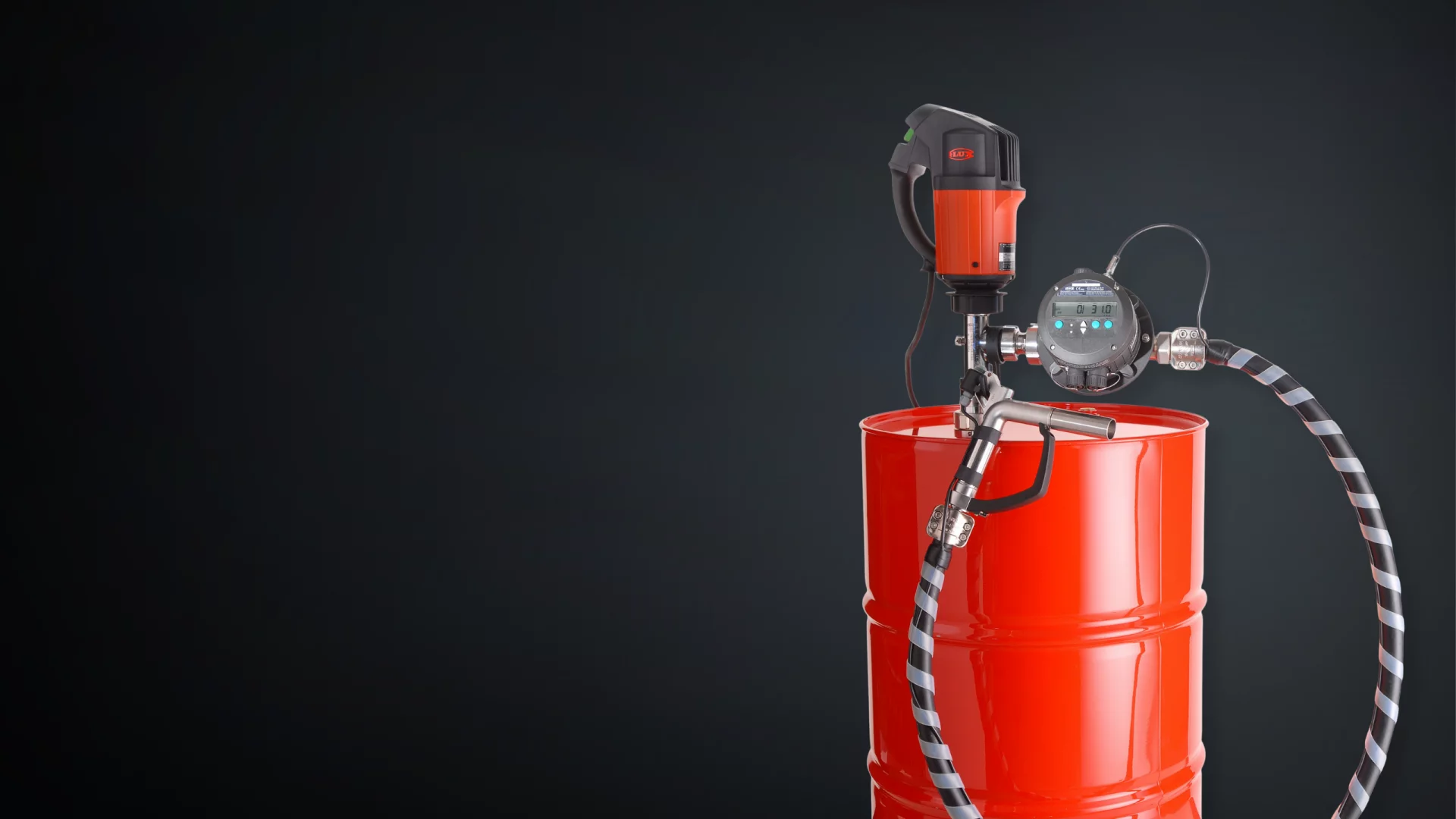

Débitmètres FMC et FMO dans le cadre de systèmes de remplissage semi-automatiques
Les systèmes de remplissage semi-automatiques FLUX permettent de doser rapidement et en toute sécurité des quantités prédéfinies à la pression d'un bouton. Ils constituent une alternative économique aux systèmes et stations de remplissage automatiques conventionnels. La combinaison de la pompe, du moteur, du débitmètre et des accessoires supplémentaires est conçue pour l'application spécifique ; elle peut également être configurée pour des applications Ex. Pour configurer un système de remplissage semi-automatique, il est essentiel de suivre la procédure correcte.
Avantages
Mesure précise des liquides à haute viscosité
Jusqu'à 500 000 mPas—mesure de manière fiable le bitume, les résines et les huiles à haute viscosité également.
Mesurer indépendamment de la position
Fonctionne dans n'importe quelle position d'installation—horizontale, verticale ou inclinée—sans nécessiter de réglage.
Dosage semi-automatique
Remplissez des quantités préprogrammées à la pression d'un bouton—avec des signaux envoyés aux vannes et à l'automate.
Portable et facile à manipuler
Unité de comptage mécanique fixée directement au JUNIORFLUX/COMBIFLUX – 0,24 kg, prête à l'emploi immédiat.
Applications
Applications et domaines d'utilisation typiques des débitmètres FLUX
Dosage de petits volumes
Remplissage de petites quantités depuis des bidons et des fûts—en déplacement avec JUNIORFLUX/COMBIFLUX et FMT.
Fluides très visqueux
Huiles, résines, bitume jusqu'à 500 000 mPas – débitmètre à roues ovales FMO, même en cas d'écoulement pulsatoire.
Remplissage semi-automatique
Quantités cibles préprogrammées sur simple pression d'un bouton – FLUXTRONIC® avec sortie de signal vers vannes et API.
Mesure certifiée ATEX
Produits inflammables et solvants – FMC et FMO en versions antidéflagrantes.
Mesure sur équipements sur site
Mesure en ligne dans les réseaux de tuyauterie – FMO pour des pressions jusqu'à 200 bar, faible perte de charge.
Alimentaire et pharmaceutique
Conceptions conformes FDA et FOOD—pour un dosage sûr dans les zones sensibles à l'hygiène.
En pratique
Débitmètres en application pratique
Études de cas des secteurs industriel, chimique, pharmaceutique, alimentaire et cosmétique—avec des solutions pour les fluides très visqueux et sensibles.
Études de cas
Dosage sûr du carburant en zones dangereuses
Dosage sûr et précis de l'essence dans des environnements conformes ATEX—avec les débitmètres F 460 Ex, FMC 100 Ex et FLUXTRONIC® pour un remplissage à faibles émissions.
Remplissage des sirops à haute viscosité plus rapidement et avec un meilleur contrôle
Le sirop de glucose à haute viscosité est transféré des IBC vers les cuves de mélange à l'aide d'une pompe à vis excentrée F 580 S FOOD—temps de remplissage réduit de 120 à 45 minutes.
Dosage d'huile depuis des IBC avec une précision de ±1 %
Dosage de 1 % près d'huiles minérales depuis des IBC. Système de remplissage automatique par lots avec débitmètre et contrôle de remplissage.
Distribution précise de solvants depuis des IBC
Remplissage précis de solvants depuis des IBC à l'aide d'un système de remplissage certifié ATEX et d'un débitmètre—sans sur- ni sous-remplissage.
Technique
Connaissance et technologie
La sélection du bon débitmètre dépend du fluide, de la viscosité et des conditions du processus. Les sections suivantes expliquent les trois principes de mesure, la conception modulaire et les capacités de l'électronique de conditionnement du signal FLUXTRONIC®.
Trois principes de mesure : disque oscillant, roues ovales, roue à aubes
Les débitmètres FLUX fonctionnent selon trois principes de mesure : la série FMC utilise le principe du disque oscillant—l'écoulement entraîne un disque oscillant, dont les rotations indiquent le volume de fluide mesuré. La série FMO fonctionne selon le principe des roues ovales—le produit entraîne des roues ovales dans une chambre de mesure, et un capteur à lames souples compte les tours. La série FMT repose sur le principe de la roue à aubes avec une roue de mesure à aubes tournant librement et un compteur mécanique. Combinés à l'électronique d'évaluation FLUXTRONIC®, les FMC et FMO peuvent être transformés en stations de dosage semi-automatiques—avec fonctionnement par lots et sortie de signal.
Principes de mesure et conception des débitmètres FLUX
- Trois principes de mesure : disque oscillant (FMC), roues ovales (FMO), roue à aubes (FMT)
- Large plage de mesure : 0,04 – 380 l/min, jusqu'à 500 000 mPas, jusqu'à 200 bar
- Application flexible : Mobile avec pompes à fût et pompes de conteneurs ou fixe dans les réseaux de tuyauterie
- Automatisable : FLUXTRONIC® pour les processus de remplissage et de dosage semi-automatiques
Disque oscillant : FMC/FMJ – pour les fluides peu à moyennement visqueux
Fluides peu à moyennement visqueux (jusqu'à 2 500 mPas), y compris légèrement contaminés. Utilisation mobile avec les pompes à fût et pompes de conteneurs de la série 400, ou utilisation fixe en construction d'installations. Les modèles FMC conviennent au fonctionnement par lots ; les modèles FMJ ne conviennent qu'au fonctionnement normal (pas de fonctionnement automatique).
Les débitmètres des séries FMC/FMJ fonctionnent selon le principe du disque oscillant. Dans ce système, l'écoulement entraîne le disque oscillant. L'unité d'évaluation FLUXTRONIC® calcule le volume distribué à partir du nombre de rotations. Pour une précision de mesure maximale, le système doit toujours être entièrement rempli d'écoulement ou de liquide.
- Les débitmètres FMC/FMJ sont principalement utilisés avec nos pompes à fût et pompes de conteneurs de la série 400
- Ils conviennent également à une utilisation fixe en construction d'installations
- Le FMJ ne doit être utilisé que si le fonctionnement par lots (remplissage automatique sur simple pression d'un bouton) n'est pas requis
- Les débitmètres FMC conviennent également au fonctionnement par lots (fonctionnement automatique)
- Également adaptés aux mesures en atmosphères explosibles
- Pour les applications impliquant des liquides peu visqueux tels que les acides, les bases, les carburants (essence, diesel), l'eau, les huiles, les produits très inflammables, les solvants et même les liquides légèrement contaminés
Roues ovales : FMO – pour une large plage de viscosité (jusqu'à 500 000 mPas) et des débits pulsatoires
Large plage de viscosité (jusqu'à 500 000 mPas), même en cas de débits pulsatoires (pompes à membrane à air comprimé). Utilisation mobile avec pompes à fût, pompes de conteneurs et pompes à vis excentrique, ou utilisation fixe en installation. Tailles FMO 101/102 pour les faibles débits, FMO 104/110 pour les débits moyens et FMO 140/150 pour les débits élevés.
Les débitmètres de la série FMO se composent d'une chambre de mesure à roues ovales. Le produit traverse la chambre de mesure et entraîne ainsi les roues ovales. Un capteur à lames souples compte le nombre de tours effectués et transmet ces données au FLUXTRONIC®. Le FLUXTRONIC® calcule le débit du produit à partir d'une constante d'étalonnage spécifique au produit, préalablement saisie.
- FMO 101 et FMO 102 pour les faibles débits
- Les FMO 104 et FMO 110 sont principalement utilisés avec nos pompes à fût, pompes de conteneurs et pompes à vis excentrique
- Les FMO 140 et 150 sont principalement utilisés dans les installations de plus grande taille
- Les unités FMO conviennent au remplissage automatique (fonctionnement par lots) de fluides sur simple pression d'un bouton
- Pour les applications et liquides en atmosphères explosibles
- Également disponibles avec certification FDA/FOOD
- Pour les liquides purs et très visqueux, tels que les acides, les bases, les carburants (essence, diesel), l'eau, les huiles, les solvants, les produits très inflammables et les produits non auto-lubrifiants
Roue à aubes : FMT – pour les fluides peu visqueux et non inflammables
Fluides peu visqueux et non inflammables (jusqu'à 40 mPas). Unité de dosage purement mécanique, spécialement conçue pour une utilisation mobile avec les pompes JUNIORFLUX/COMBIFLUX. Alternative économique aux FMC/FMJ.
Débitmètres de la série FMT basés sur le principe de la roue à aubes :
Le débitmètre FMT 120 PP fonctionne selon le principe de la roue à aubes. Il utilise une roue de mesure à aubes qui tourne librement dans le flux de liquide. Le produit traversant le débitmètre entraîne la roue à aubes en rotation, qui est mesurée et évaluée. Les volumes partiels et totaux sont affichés sur un écran LCD à cinq chiffres.
- Le débitmètre FMT est principalement utilisé avec nos pompes à fût JUNIORFLUX/COMBIFLUX pour les faibles débits et petits volumes de remplissage
- Une alternative économique à nos débitmètres et compteurs FMC/FMJ
- Pour les liquides neutres, peu visqueux et non inflammables
Polypropylène (PP) : FMC, FMT
Acides, bases—un matériau standard à haute résistance chimique.
Éthylène-tétrafluoroéthylène (ETFE) : FMC
Acides concentrés, produits corrosifs – résistance supérieure au PP.
Acier inoxydable (S) : FMC, FMO
Solvants, carburants, alimentaire, cosmétique—adaptés à une utilisation en atmosphères explosibles.
Fluorure de polyvinylidène (PVDF) : FMO
Acides, bases, produits chimiques corrosifs.
Aluminium (Al) : FMO
Carburants, huiles minérales, huiles de chauffage.
Comparer
Un aperçu des principales caractéristiques techniques et fonctionnalités—pour la sélection et la comparaison.
| Caractéristique | FMC | FMO | FMT | FLUXTRONIC® |
|---|---|---|---|---|
| Principe de mesure | Disque oscillant | Roues ovales | Roue à aubes | Électronique de traitement du signal |
| Débit | 10–250 l/min | 0,04 – 380 l/min | 5–120 l/min | – |
| Viscosité max. | 2 500 mPas | 500 000 mPas | 40 mPas | – |
| Pression de service max. | 6 bar | 200 bar | 10 bar | – |
| Température max. | 80 °C | 120 °C | 50 °C | – |
| Matériaux | PP, ETFE, acier inoxydable | PVDF, acier inoxydable, aluminium | PP | PP |
| Protection antidéflagrante | ✓ | ✓ (versions en acier inoxydable) | – | ✓ (zone 1) |
| FDA/FOOD | – | ✓ | – | n/d |
| Étalonnable | ✓ | ✓ | – | ✓ Étalonnage selon le produit |
| FLUXTRONIC® | ✓ | ✓ | – | ✓ |
| Application | Mobile / Fixe | Mobile / Fixe | Mobile (JUNIORFLUX/COMBIFLUX) | Montage mural ou sur produit |
| Idéal pour | Changement de produit, y compris produits contaminés | Très visqueux, pulsatoire, haute pression | Petites quantités, mobile | Remplissage semi-automatique |
Le débit maximal est une valeur de banc d'essai, mesurée avec de l'eau à 20 °C au refoulement de la pompe, sans aucun accessoire (tuyau, pistolet de distribution, débitmètre). Le débit réellement atteignable est inférieur et dépend de l'application spécifique, des propriétés du fluide et de la configuration de la pompe. Les spécifications s'entendent pour un rotor axial, sauf indication contraire.
Moteurs et accessoires
De la mesure au remplissage sûr
Les débitmètres FLUX mesurent avec précision les débits et prennent en charge les processus de dosage reproductibles. Lorsqu'ils sont combinés avec des pompes FLUX, des moteurs et des accessoires compatibles, ils forment des systèmes de remplissage pré-assemblés pour des applications manuelles, semi-automatiques ou légalement mesurées. Les kits avec une buse de distribution conviennent aux tâches de remplissage simples. Les systèmes équipés de FLUXTRONIC® permettent un dosage reproductible. Pour les opérations de remplissage soumises à des exigences d'étalonnage en vertu de l'ordonnance sur les produits préemballés, le FLUX FILL GT avec technologie de pesage est disponible.
De la mesure au remplissage
Pompe, moteur, tuyau, raccord de refoulement—tout est conçu pour fonctionner ensemble, prêt à l'emploi immédiat.
Dosage reproductible
Avec FLUXTRONIC®, des quantités définies peuvent être reproduites de manière fiable.
Pour divers fluides
Adapté à de nombreux liquides utilisés dans les industries chimique, industrielle, alimentaire et pharmaceutique.
Étalonné conformément à la FPackV
Système de remplissage FLUX-FILL GT, un système de remplissage semi-automatique compact avec technologie de pesage pour un remplissage précis et efficace des fluides
Prêt à l'emploi immédiatement
Les systèmes pré-assemblés réduisent la coordination nécessaire pendant le processus.
Téléchargements
Documentation pour la conception, l'utilisation et l'entretien.
Manuels d'utilisation
Manuels d'utilisation pour tous les débitmètres FLUX.
À télécharger par produit
Fiches techniques
Spécifications techniques, dimensions et données de performance pour toutes les pompes et débitmètres FLUX.
À télécharger par produit
Courbes de performance
Courbes de débit, de hauteur et de performance pour une sélection précise des débitmètres et des pompes.
À télécharger par produit
Schémas dimensionnels
Dimensions et dimensions d'installation pour la planification et la conception techniques.
À télécharger par produit
Certificats et preuves
Déclarations de conformité, certificats ATEX/IECEx, ainsi que certifications ISO, REACH et autres.
À télécharger par produit
Brochures
Brochures produits et informations sur l'entreprise à consulter et télécharger.
Télécharger
FAQ
Les débitmètres sont-ils disponibles pour une utilisation en zones dangereuses ?
Oui—les séries FMC et FMO sont toutes deux disponibles en versions antidéflagrantes.
Détails :
- FMC : Versions antidéflagrantes disponibles (voir la fiche technique respective pour plus de détails).
- FMO : Les versions S/S (boîtier en acier inoxydable avec roues ovales en acier inoxydable) portent le marquage Ex II 2G Ex h IIB T4 Gb. Disponibles en FMO 101 S/S, FMO 102 S/S et FMO 104 S/S.
- FMT : Aucune version antidéflagrante disponible.
Lors d'une utilisation en atmosphères explosibles, l'ensemble du système (pompe, moteur, débitmètre, électronique) doit être compatible avec le degré de protection contre les explosions respectif.
Produits utilisés : FLUX FMC, FLUX FMO
Pour quels fluides les débitmètres sont-ils adaptés ?
Les débitmètres FLUX sont adaptés aux fluides de faible à haute viscosité—jusqu'à 500 000 mPas (FMO) ou 2 500 mPas (FMC), selon la série.
Fluides typiques :
- FMC (disque oscillant) : Acides (par ex. acide formique, acide acétique, acide sulfurique jusqu'à 98%), alcalis (par ex. hydroxyde de sodium), glycol, liquide de frein, chlorure de calcium, acide citrique, fluides inflammables. Insensible aux petits solides.
- FMO (roue ovale) : Huiles, essence, solvants, y compris les fluides non auto-lubrifiants. Pour les fluides à haute viscosité jusqu'à 500 000 mPas. Peut également être utilisé avec des débits pulsatoires (par ex. avec des pompes à membrane à air comprimé).
- FMT (roue à turbine) : Liquides neutres, agressifs, à faible viscosité, non inflammables jusqu'à 40 mPas.
Le choix du matériau du boîtier (PP, PVDF, acier inoxydable, aluminium, ETFE) dépend de la résistance chimique requise pour le fluide spécifique.
Produits utilisés : FLUX FMC, FLUX FMO, FLUX FMT
Comment les débitmètres sont-ils entretenus ?
Les débitmètres FLUX sont conçus pour nécessiter un entretien minimal. Des inspections visuelles régulières et un nettoyage assurent la précision de la mesure.
Instructions d'entretien :
- Vérifier régulièrement l'absence de fuites, d'usure et de dépôts.
- Pour les fluides visqueux ou cristallisants, rincer le débitmètre après utilisation pour éviter les dépôts dans le mécanisme de mesure.
- Les modèles FMC et FMO sont étalonnables—un étalonnage régulier est recommandé, surtout pour les applications où le dosage est critique.
- FMT : En tant qu'unité de comptage pure, il nécessite très peu d'entretien.
Produits utilisés : FLUX FMC, FLUX FMO, FLUX FMT
Comment les données de mesure d'un débitmètre sont-elles analysées ?
L'évaluation dépend de la série de modèles et de l'électronique connectée :
- FMC et FMO : Lorsqu'ils sont utilisés en combinaison avec l'électronique d'évaluation FLUXTRONIC®, les processus de remplissage et de dosage peuvent être contrôlés de manière semi-automatique. En mode automatique, des signaux peuvent être émis à des fins de commande—par exemple pour activer des électrovannes ou pour l'intégration dans des systèmes de contrôle de processus de niveau supérieur.
- FMT : Purement une unité de comptage—affiche le débit mais n'offre aucune capacité d'évaluation ni sortie de signal.
Le FLUXTRONIC® permet de prédéfinir des volumes de remplissage à la pression d'un bouton et convient aux systèmes de remplissage semi-automatiques.
Produits utilisés : FLUX FMC, FLUX FMO, FLUXTRONIC®
Que signifient les certifications FOOD et FDA pour les débitmètres ?
Les certifications FOOD et FDA confirment que les pièces du débitmètre en contact avec le fluide sont approuvées pour le contact alimentaire. FOOD fait référence au règlement européen (CE) n° 1935/2004, tandis que FDA fait référence à la norme américaine CFR 21.
Implications pratiques :
- Dans les applications alimentaires, pharmaceutiques et cosmétiques, la certification des pièces en contact avec le fluide est obligatoire.
- Pour savoir si un modèle spécifique a une approbation FOOD ou FDA, consultez la fiche technique ou le certificat respectif.
- Le choix du matériau (par ex. acier inoxydable, PVDF) affecte l'approbation.
Produits utilisés : FLUX FMC, FLUX FMO
Quelles instructions d'installation s'appliquent aux débitmètres ?
Une installation correcte est cruciale pour obtenir des résultats de mesure précis :
Instructions d'installation générales :
- Utiliser une tuyauterie résistante à la pression et sans tension.
- Installer le débitmètre en aval de la pompe (côté refoulement)—une pression stable et un débit uniforme améliorent la précision de la mesure.
- Toujours maintenir la conduite complètement remplie du fluide.
- FMC : Fonctionne dans n'importe quelle position d'installation (indépendant de la position).
- FMO : Faible perte de charge, étalonnable. Suivre les instructions d'installation du schéma dimensionnel respectif.
- FMT : Conçu pour les applications mobiles avec les pompes JUNIORFLUX/COMBIFLUX.
Produits utilisés : FLUX FMC, FLUX FMO, FLUX FMT
Qu'est-ce qu'un débitmètre et à quoi sert-il ?
Un débitmètre mesure le volume d'un fluide s'écoulant dans une conduite—soit en tant que volume total (compteur), soit en tant que débit volumétrique actuel (débit par unité de temps). Les débitmètres FLUX sont utilisés en combinaison avec des pompes à fût et à conteneur ou des pompes à vis excentrée pour surveiller et contrôler les processus de remplissage et de dosage.
FLUX propose trois séries avec différents principes de mesure :
- FMC : Principe du disque oscillant – robuste, insensible aux solides, 10–250 l/min, jusqu'à 2 500 mPas.
- FMO : Principe de la roue ovale – haute précision, large plage de mesure (0,04–380 l/min), jusqu'à 500 000 mPas, jusqu'à 200 bar.
- FMT : Principe de la roue à turbine – compact, pour applications mobiles avec JUNIORFLUX/COMBIFLUX, 5–120 l/min.
En combinaison avec l'électronique d'évaluation FLUXTRONIC®, les processus de remplissage et de dosage peuvent être contrôlés de manière semi-automatique.
Produits utilisés : FLUX FMC, FLUX FMO, FLUX FMT
Quelle est la pression de service maximale autorisée pour les débitmètres ?
La pression de service maximale dépend de la série et de la conception du boîtier:
- FMC (disque à nutation): jusqu'à 6 bar.
- FMO (rotor oval): jusqu'à 200 bar – adapté aux applications haute pression.
- FMT (roue à turbine): jusqu'à 10 bar.
Pour les applications haute pression, une installation résistante à la pression et sans contrainte est requise. Le FMO est la seule série conçue pour des pressions de service supérieures à 10 bar.
Produits utilisés: FLUX FMC, FLUX FMO, FLUX FMT
En quels matériaux les débitmètres sont-ils fabriqués ?
Les débitmètres FLUX sont disponibles dans diverses combinaisons de matériaux—sélectionnés pour leur résistance chimique au fluide respectif.
Matériaux du boîtier par série :
- FMC (disque oscillant) : polypropylène (PP), éthylène tétrafluoroéthylène (ETFE), acier inoxydable.
- FMO (roue ovale) : polyfluorure de vinylidène (PVDF), acier inoxydable, aluminium. Roues ovales disponibles en PPS ou en acier inoxydable.
- FMT (roue à turbine) : polypropylène (PP).
La température du fluide influence le choix du matériau : les modèles FMC peuvent être utilisés jusqu'à 80 °C ; les modèles FMO en acier inoxydable peuvent être utilisés jusqu'à 120 °C.
Produits utilisés : FLUX FMC, FLUX FMO, FLUX FMT
Quels principes de mesure les débitmètres utilisent-ils ?
FLUX propose trois principes de mesure—chacun optimisé pour différents fluides et applications :
- Principe du disque oscillant (FMC) : Un disque oscille à l'intérieur du boîtier et déplace un volume défini par révolution. Robuste, insensible aux petits solides et utilisable dans n'importe quelle orientation. Pour les débits moyens (10–250 l/min) et les viscosités jusqu'à 2 500 mPas.
- Principe de la roue ovale (FMO) : Deux roues ovales engrenées tournent à l'intérieur du boîtier et déplacent un volume précis à chaque révolution. Très haute précision de mesure, large plage de débit et de viscosité (0,04–380 l/min, jusqu'à 500 000 mPas). Peut également être utilisé avec des flux pulsatoires.
- Principe de la roue à turbine (FMT) : Une roue à turbine tourne proportionnellement au débit. Compact et facile à utiliser, conçu purement comme unité de dosage. Pour les fluides à faible viscosité (jusqu'à 40 mPas) et les applications mobiles.
Le choix du principe de mesure dépend de la viscosité, de la précision souhaitée et des conditions d'installation.
Produits utilisés : FLUX FMC, FLUX FMO, FLUX FMT
Quelle plage de mesure les débitmètres couvrent-ils ?
Les débitmètres FLUX couvrent des débits allant de 0,04 l/min à 380 l/min—du dosage à très faible volume aux débits de process.
Plages de mesure par série :
- FMC (disque oscillant) : 10–250 l/min, viscosité jusqu'à 2 500 mPas, pression de service jusqu'à 6 bar.
- FMO (roue ovale) : 0,04–380 l/min, viscosité jusqu'à 500 000 mPas, pression de service jusqu'à 200 bar. Différentes tailles (FMO 101, 102, 104) pour différentes plages de débit.
- FMT (roue à turbine) : 5–120 l/min, viscosité jusqu'à 40 mPas, pression de service jusqu'à 10 bar.
Le FMO couvre la plage de mesure la plus large et convient également aux fluides à haute viscosité et aux hautes pressions. Le FMC est la solution robuste pour les débits moyens contenant des solides. Le FMT est conçu pour les applications mobiles à faible volume.
Produits utilisés : FLUX FMC, FLUX FMO, FLUX FMT
Quel débitmètre convient aux fluides très visqueux ?
Pour les fluides à haute viscosité, la série FMO (conception à rotor oval) est le bon choix—elle gère des viscosités jusqu'à 500 000 mPas.
Détails :
- Le FMO fournit des mesures précises même à haute viscosité, car le principe du rotor oval fonctionne indépendamment de la fluidité du fluide.
- Peut également être utilisé avec des débits pulsatoires—par ex. en combinaison avec des pompes à membrane à air comprimé.
- Pression de service jusqu'à 200 bar, température du fluide jusqu'à 120 °C (version en acier inoxydable).
- Faible perte de charge même avec des fluides très visqueux.
Les séries FMC (jusqu'à 2 500 mPas) et FMT (jusqu'à 40 mPas) ne conviennent pas aux fluides très visqueux.
Produits utilisés : FLUX FMO
Comment choisir le bon débitmètre ?
Réponse courte : Le bon débitmètre garantit des mesures précises, une fiabilité du processus et des coûts d'exploitation réduits. Le bon débitmètre FLUX est sélectionné en fonction des propriétés du fluide, de la plage de débit et de l'environnement d'exploitation. Il mesure de manière fiable les liquides de faible à haute viscosité et peut être intégré dans des processus manuels ou automatisés.
Sélection d'un débitmètre : Répondez aux questions suivantes, puis choisissez le débitmètre approprié dans l'aperçu des débitmètres FLUX. 1. Que voulez-vous mesurer ? Faites correspondre le fluide et la compatibilité des matériaux. Les propriétés du fluide déterminent le principe de mesure et les matériaux :
- Inflammable ou non inflammable ?
- Conducteur ou non conducteur ?
- Viscosité : faible viscosité (par ex. eau) ou haute viscosité (par ex. sirop) ?
- Pur ou contenant des particules ?
- Chimiquement agressif ou neutre ?
Conseil : Choisissez des matériaux chimiquement résistants pour éviter la corrosion et les défaillances. 2. Comment le fluide est-il transporté ? Vérifiez les conditions d'exploitation. Plage de débit : La plage de mesure correspond-elle au processus ? Température et pression : Le capteur est-il dans la plage admissible ? Perte de charge : Soyez conscient des pertes supplémentaires dues à l'installation. 3. Quelles sont les exigences de l'application ? Installation et sécurité
- Zone dangereuse / ATEX : Le capteur est-il destiné à une utilisation en atmosphère explosible ?
- Installation : Directement sur la pompe ou dans la tuyauterie ?
4. Souhaitez-vous intégrer d'autres systèmes numériques ?
- Avez-vous besoin d'une sortie d'impulsion, d'un signal 4–20 mA ou d'interfaces numériques pour les systèmes de contrôle de processus ?
Avec FLUXTRONIC®, vous pouvez évaluer et documenter les valeurs mesurées et les intégrer dans des processus automatisés.
Questions sur la sélection d'un débitmètre. Quel débitmètre est le meilleur pour les fluides très visqueux ?
- Les débitmètres à rotor oval ou à disque oscillant, car ils sont optimisés pour les liquides visqueux.
Que faire avec les fluides contenant des particules ?
- Utilisez un débitmètre à plaquette ou installez un filtre en amont des débitmètres à roue ovale.
Comment la perte de charge affecte-t-elle la sélection ?
- Pour les faibles pressions de système, choisissez un principe de mesure à faible résistance (par ex. turbine).
Quelles options sont disponibles pour les zones dangereuses ?
- FLUX propose des appareils certifiés ATEX et une électronique d'évaluation compatible.
Documentation sur l'électronique d'évaluation FLUXTRONIC®. Demandez une consultation maintenant.
Besoin de conseils pour Débitmètre ?
Nos spécialistes vous aident à choisir la pompe adaptée à votre fluide. Contactez-nous ou faites-vous rappeler.
