Motoren

Motoren

Voor FLUX-pompen uit de serie F 300, F 400 en F 500

Producten

Producten

Motoren

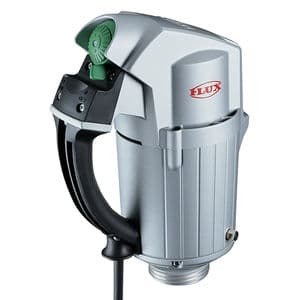

FBM 4000 Ex | 600 W | 230 V | 50-60 Hz

99,98% vat- en restlediging

FBM 4000 Ex | 600 W | 230 V | 50-60 Hz

De slijtagearme vatpompmotor met explosieveiligheid, met toerentalinstelling en met onderspanningsbeveiliging.

Motortype:
FBM 4000 Ex
Nominaal vermogen:
0,6 kW
Voedingsspanning:
230 V
Materiaal:
Aluminium
Bekijk product

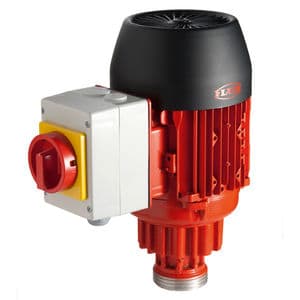

F 414 | 1100 W | 230/400 V | 50 Hz

99,98% vat- en restlediging

F 414 | 1100 W | 230/400 V | 50 Hz

Driefasen-tandwielmotor 1.1 kW voor vatpompen, met klemmenkast.

Motortype:
driefasige motor
Nominaal vermogen:
1,1 kW
Voedingsspanning:
230/400 V
Bekijk product
FBM 4100
Varianten beschikbaar

99,98% vat- en restlediging

FBM 4100

accumotor voor FLUX vat- en containerpompen.

Motortype:
Accumotor FBM 4100 Core, FBM4100A
Nominaal vermogen:
0,26–0,42 kW
Voedingsspanning:
2x18 V
Materiaal:
polyamide
Bekijk product

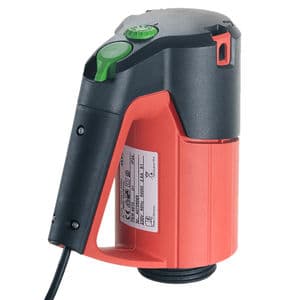

FEM 4070
Varianten beschikbaar

99,98% vat- en restlediging

FEM 4070

De compacte vatpompmotor met onderspanningsbeveiliging

Motortype:
FEM 4070
Nominaal vermogen:
0,5 kW
Voedingsspanning:
230-240 V, 110 V, 120 V
Materiaal:
polyamide
Bekijk product
F 416 Ex
Varianten beschikbaar

99,98% vat- en restlediging

F 416 Ex

met kogelkraan

Motortype:
F 416-2 Ex, F 416 Ex, F 416-1 Ex
Nominaal vermogen:
0,47 kW
Bekijk product
F 457 EL
Varianten beschikbaar

Grotere opvoerhoogtes

F 457 EL

De krachtigste collectormotor, met toerentalinstelling, met onderspanningsbeveiliging.

Motortype:
F 457 EL, F 457
Nominaal vermogen:
0,8 kW
Voedingsspanning:
230-240 V
Materiaal:
Polypropyleen
Bekijk product

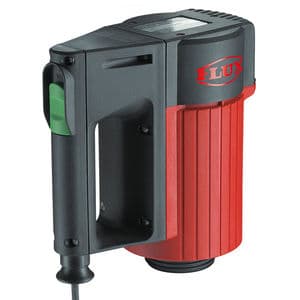

F 457
Varianten beschikbaar

Motoren

F 457

De krachtigste collectormotor, zonder onderspanningsbeveiliging, 230-240 V / 50-60 Hz.

Motortype:
F 457
Nominaal vermogen:
0,8 kW
Voedingsspanning:
230-240 V
Materiaal:
Polypropyleen
Bekijk product
F 460-1 Ex
Varianten beschikbaar

Motoren

F 460-1 Ex

De robuuste vatpompmotor met explosieveiligheid, zonder onderspanningsbeveiliging.

Motortype:
F 460-1 Ex
Nominaal vermogen:
0,7 kW
Voedingsspanning:
230-240 V
Materiaal:
Aluminium
Bekijk product

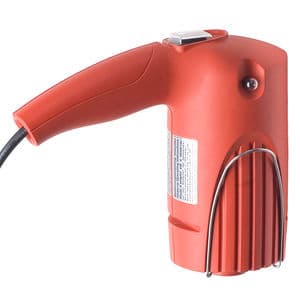

FEM 3070
Varianten beschikbaar

Motoren

FEM 3070

geschikt voor COMBIFLUX FP 314.

Motortype:
FEM 3070
Nominaal vermogen:
0,23 kW
Voedingsspanning:
230-240 V, 120 V
Materiaal:
polyamide
Bekijk product
F 458 EL
Varianten beschikbaar

Grotere opvoerhoogtes

F 458 EL

De robuuste vatpompmotor met toerentalinstelling, met onderspanningsbeveiliging

Motortype:
F 458 EL, F 458
Nominaal vermogen:
0,46 kW
Voedingsspanning:
230-240 V
Materiaal:
Aluminium
Bekijk product

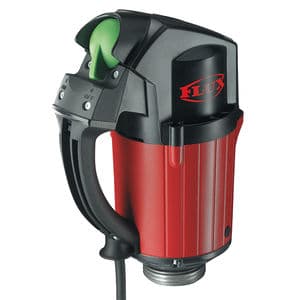

F 458-1
Varianten beschikbaar

99,98% vat- en restlediging

F 458-1

De robuuste vatpompmotor zonder onderspanningsbeveiliging

Motortype:
F 458-1
Nominaal vermogen:
0,7 kW
Voedingsspanning:
230-240 V
Materiaal:
Aluminium
Bekijk product

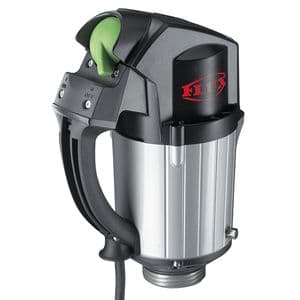

F 460 Ex EL
Varianten beschikbaar

99,98% vat- en restlediging

F 460 Ex EL

De robuuste vatpompmotor met explosieveiligheid, met toerentalinstelling en met onderspanningsbeveiliging.

Motortype:
F 460 Ex EL, F 460 Ex
Nominaal vermogen:
0,46 kW
Voedingsspanning:
230-240 V
Materiaal:
Aluminium
Bekijk product

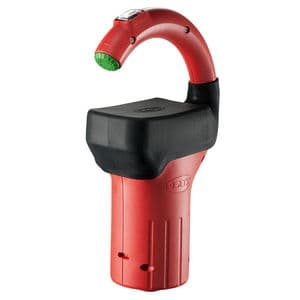

FBM-B 3100
Varianten beschikbaar

Motoren

FBM-B 3100

geschikt voor COMBIFLUX FP 314, met lader.

Motortype:
FBM-B 3100 (borstelloos)
Nominaal vermogen:
0,1 kW
Voedingsspanning:
18 V
Materiaal:
polyamide
Bekijk product

Overzicht

FLUX aandrijfmotoren maken deel uit van een modulair systeem: afhankelijk van de toepassing kunnen diverse pompen uit de series 300, 400 en VISCOPOWER met verschillende motoren worden gecombineerd. Het debiet van een pomp hangt onder andere af van het vermogen van de gekozen motor.

Vijf motortypes dekken het volledige scala aan eisen—van draagbaar pompen met laag volume tot explosieveilig continu gebruik.

Voor het aandrijven van de FLUX pomp is een breed scala aan elektrische tot pneumatische motoren beschikbaar. Ook als u in gevaarlijke omgevingen of met brandbare vloeistoffen werkt. Afhankelijk van de toepassing kunnen verschillende pompen door verschillende motoren worden aangedreven. Zo is het vermogen van een trommelpomp onder meer afhankelijk van het vermogen van de motor. Hier vindt u de meest economische en veiligste aandrijfoplossing voor uw toepassing.

Kenmerken

  • Vijf motortypes

    Collector, borstelloos, driefase, perslucht, oplaadbare accu

  • Assortiment

    100 W (accu) tot 2.000 W (perslucht)

  • Compatibele series

    300, 400 en VISCOPOWER – Motor en pomp kunnen individueel worden gecombineerd

  • Explosieveiliging

    Collector-, borstelloze en persluchtmodellen verkrijgbaar in explosieveilige uitvoering

Voordelen

  • Flexibel combineerbaar

    Elke motor is compatibel met verschillende pompen—een aandrijfoplossing voor uiteenlopende toepassingen.

  • Explosieveilige aandrijvingen

    Collector-, borstelloze en persluchtmotoren in ATEX-conforme uitvoeringen—voor zone 1 en zone 2.

  • Traploze toerentalregeling

    Collectormotoren met EL-elektronica en borstelloze motoren – debiet continu regelbaar.

  • Snoerloos, accuwerking

    FBM-B 3100 voor de 300-serie en FBM 4100 voor de 400-serie, MINIFLUX en VISCOPOWER – draagbaar gebruik zonder netsnoer of perslucht.

Toepassingen

Typische toepassingen en gebruiksmogelijkheden van FLUX aandrijfmotoren

  • Universele ondersteuning

    Borstelloze motoren, 230–800 W, voor de series 300, 400 en VISCOPOWER – flexibel en lichtgewicht.

  • Continue industriële werking

    Driefasemotoren met constant toerental – F 403, F 414, DSM voor VISCOPOWER.

  • Persluchtwerking

    FPM en F 416 Ex – geen elektrische aansluiting, intrinsiek veilig.

In de praktijk

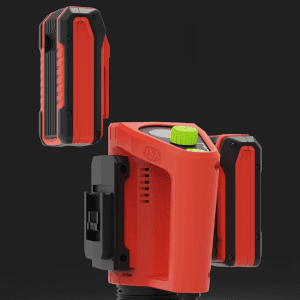

FBM 4100 Snoerloze motor

Onze krachtigste accumotor voor vatenpompen, MINIFLUX en VISCOPOWER. Hij combineert een lange accuduur, een hoog debiet en slimme functies zoals batchvulling en droogloopbeveiliging.

Bezoek landingspagina

Techniek

Werking en ontwerp van FLUX motoren

Elke FLUX vaten- en containepomp of excenterschroefpomp vereist een aparte aandrijfmotor, die via een koppeling met de pompas wordt verbonden. De keuze van de motor bepaalt het toerental, het debiet en het toepassingsgebied van de pomp.

Vijf motortypes zijn beschikbaar

  1. Collectormotoren bieden de grootste flexibiliteit qua spanning en vermogen.
  2. Borstelloze motoren werken slijtagevrij en zijn ook geschikt voor explosiegevaarlijke omgevingen.
  3. Driefasemotoren leveren constante toerentallen voor continu industrieel gebruik.
  4. Pneumatische motoren vereisen geen elektrische aansluiting en zijn intrinsiek explosieveilig.
  5. Accumotoren maken snoerloos, draagbaar gebruik mogelijk.

Dankzij het modulaire ontwerp kan voor elke toepassing de meest kosteneffectieve en veiligste aandrijfoplossing worden geconfigureerd.

COLLECTOROMTORS

Lichtgewicht, robuust en voordelig in gebruik: FLUX collectormotoren zijn ontworpen voor betrouwbaar gebruik met vaten- en containepompen.

  • Lichtgewicht en compact ontwerp
  • Stille werking
  • Vermogens van 230 tot 800 watt
  • Robuuste behuizing voor industrieel gebruik
  • Ideaal voor mobiele vaten- en containepompen
MotorVermogenToerentalSerie (pomp)Special Feature
FEM 3070230 W2-traps300Compact, 1,5 kg
FEM 4070500 WTraploos regelbaar400Polyamide behuizing, 2,6 kg
F 457800 WOptioneel traploos (EL)400, VISCOPOWERPP behuizing, 4 kg
F 458460–700 WOptioneel traploos (EL)400, VISCOPOWERIP 55, ook 12/24 V DC
F 460 Ex460–700 WOptioneel traploos (EL)400, VISCOPOWEREx db eb IIC T6/T5, aluminium
BORSTELLOZE MOTOREN

FLUX borstelloze motoren zijn ontworpen voor onderhoudsarm continu gebruik en nauwkeurige materiaalbehandelingstoepassingen.

  • Onderhoudsvrije aandrijving zonder koolborstels
  • Lage slijtage, zelfs bij hoge schakelfrequenties
  • Ideaal voor continu gebruik en gevoelige doseertoepassingen
  • Stille werking, vooral bij lage toerentallen
  • Ook flexibel voor kortstondig gebruik

Traploze toerentalregeling als standaard. Explosieveilig in overeenstemming met PTB 10 ATEX 1054 X.

ModelVermogenToerentalSerieSpecial Feature
FBM 4000 Ex600 W9.200 min, traploos regelbaar400, VISCOPOWEREx db eb IIC T6/T5, aluminium
DRIEFASEMOTORS

FLUX driefasemotoren zijn geschikt voor veeleisende transportprocessen met hoge inschakelduur en constant vermogen.

  • Slijtagearme aandrijving voor continu gebruik
  • Constante snelheid, ook onder belasting
  • Ontworpen voor extreme bedrijfsomstandigheden
  • Transport van zeer viskeuze media tot 80.000 mPas
  • Hoge bedrijfszekerheid in veeleisende toepassingen

Spanning 230/400 V (standaard) of 380–500 V/100 Hz (tandwieloverbrenging). Explosieveiliging voor F 403 en DSM.

ModelCapaciteitToerentalSerieSpecial Feature

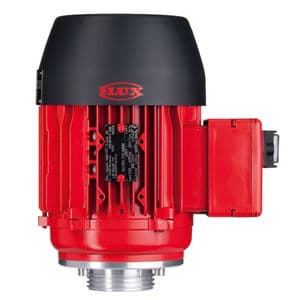

F 403550 WKiesbaar: 2.850 min of 1.450 min400, VISCOPOWEREx e II T3/T4, 8 kg
F 414550 W, 750 W, 1.100 WConstant toerental400, VISCOPOWERTot 1.100 W, 8,8–12,8 kg
DSM750–1.100 W750 of 1.000 min400, VISCOPOWEREx e II T3/T4, constant

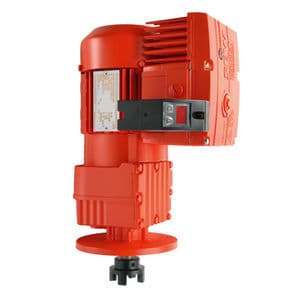

Tandwieloverbrenging800–1.100 W47–472 min400, VISCOPOWERTandwieloverbrenging, 100 Hz
PERSLUCHTMOTOREN

FLUX luchtmotoren zijn ontworpen voor veilig gebruik in explosiegevaarlijke omgevingen en met brandbare media.

  • Krachtige aandrijving voor veeleisende toepassingen
  • Geschikt voor zeer brandbare vloeistoffen
  • Ideaal voor explosiegevaarlijke omgevingen
  • Lichtgewicht en eenvoudig te hanteren voor mobiel gebruik
  • Snelheid eenvoudig en nauwkeurig aanpasbaar
  • Robuust gebouwd voor dagelijks industrieel gebruik

Toerentalregeling via werkdruk of luchtdebiet. Voor potentieel explosieve atmosferen zonder elektrische installaties.

ModelVermogenDrukSerieSpecial Feature

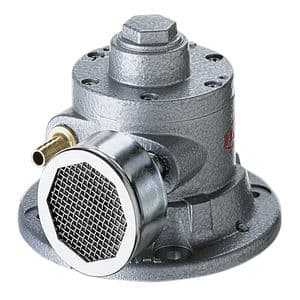

FPM600–2.000 W6 bar400, VISCOPOWERBeschermingsklasse: IP 55Ex: II 2 G c T5
F 416 Ex470 W6 bar400, VISCOPOWEREx: II G IIC T6, slechts 0,9–1,4 kg
ACCUMOTOREN

FLUX accumotoren maken off-grid materiaaltransport mogelijk waar flexibiliteit en mobiel gebruik vereist zijn.

  • Off-grid gebruik—ook buiten
  • Batchvulling voor herhaalbare dosering
  • Borstelloos en onderhoudsvrij
  • Wereldwijd inzetbaar dankzij accuwerking

Voor mobiele vaten- en IBC-toepassingen met FLUX 400-serie pompen en VISCOPOWER F 570.

MODELVERMOGENTOERENTALSERIESPECIALE KENMERKEN
FBM-B 3100100 WTraploos regelbaar300, JUNIORFLUX, COMBIFLUXBorstelloos, IP44, slechts 1,2 kg
FBM 4100420 W (geventileerd) 260 W (gesloten)5.500–12.250 tpm, instelbaar in 10 stappen400, VISCOPOWERBorstelloos, LCD-display, LED-verlichting, IP24/IP44, 2,8 kg, batchvulling met vulprofielen, droogloopbeveiliging

Vergelijk

Vergelijking van de uitvoeringen van Motoren
KENMERKCOLLECTOROMTORBORSTELLOZE MOTORDRIEFASEMOTORLUCHTMOTORACCUMOTOR
Vermogen230–800 W600 W550–1.100 W470–2.000 W100–420 W
Toerental6.000–9.500 tpm9.200 tpm700–930 tpmVariabel5.500–12.250 tpm
ToerentalregelingOptioneel (EL)✓ Traploos regelbaar–Via luchttoevoerVariabel
Explosieveiliging✓ (F 460 Ex)✓ (FBM 4000 Ex)✓ (F 403, DSM)✓ (inherent veilig)–
Gewicht1,5–5,9 kg6,2 kg8–23 kg0,9–10 kg1,2–2,8 kg
Productserie (compatibele pompen)300, 400, VISCOPOWER400, VISCOPOWER400, VISCOPOWER400, VISCOPOWER300, 400, VISCOPOWER
Ideaal voorUniverseel, flexibel gebruikOnderhoudsvrij gebruik, Ex-toepassingenHoge druk, industriële toepassingen

Veelgestelde vragen

Heeft hoogte invloed op de prestatie van pompen en motoren (bijv. op hoogtes van 2.000–4.000 m)?

Ja. Op hoogtes van 2.000 meter of hoger neemt de pompprestatie meetbaar af. Op 3.000 meter bedraagt het prestatieverlies ongeveer 15%; op 4.000 meter ongeveer 25%. Dit wordt veroorzaakt door de lagere luchtdruk, waardoor de koeling en motorprestatie afnemen.

Details:

  • 0–1.000 m: Prestatie blijft constant
  • 2.000 m: ca. –5% prestatie
  • 3.000 m: ca. –15% prestatie
  • 4.000 m: ca. –25% prestatie

Voor gebruik op grote hoogtes adviseren wij daarom een motor met overeenkomstig hoger vermogen.

Oplossingen voor hoogtes >2000 m:

  • F 457 motor (800 watt)—collectormotor met hoge vermogensreserve.
  • VISCOPOWER excenterschroefpompen met driefasemotor (tot 1.100 watt)—voor zeer viskeuze vloeistoffen op grotere hoogtes.
Is een aardkabel vereist bij het gebruik van een FLUX Ex-motor met een kunststof pomp voor niet-ontvlambare vloeistoffen?

Nee. Aangezien er geen geleidende verbinding met de pomp is, is een aarddraad niet vereist bij gebruik van een FLUX Ex-motor met een kunststof pomp voor niet-ontvlambare vloeistoffen.

Waarom worden FLUX Ex-motoren standaard met normale connectoren geleverd in plaats van met Ex-connectoren?

FLUX Ex-motoren worden standaard met een normale stekker geleverd, aangezien het stopcontact doorgaans buiten de Ex-zone (ATEX-zone) ligt. Ex-stekkers en bijpassende Ex-contactdozen zijn op aanvraag verkrijgbaar.

Details:

  • De exploitant is verantwoordelijk voor het afbakenen van de Ex-zone (ATEX).
  • Standaarduitvoering: 5 m netsnoer met normale stekker, niet explosieveilig.
  • Optioneel: Ex-goedgekeurde stekkers en Ex-goedgekeurde contactdozen zijn verkrijgbaar; veel exploitanten gebruiken hun eigen systemen.
  • Kabelconfiguraties afhankelijk van de beschermingsklasse van de motor:

-- Beschermingsklasse I (metalen behuizing): 3-aderig, 3 × 1,5 mm² met beschermingsleiding. -- Beschermingsklasse II (kunststof behuizing): 2-aderig met beschermingsisolatie. --- Beschermingsklasse III (laagspanning ≤ 42 V): max. 5 m kabellengte (2 × 4 mm²) vanwege leidingverliezen.

  • Veiligheid: Er bevindt zich een informatielabel op de kabel. De stekker mag niet in een Ex-zone worden gestoken.
