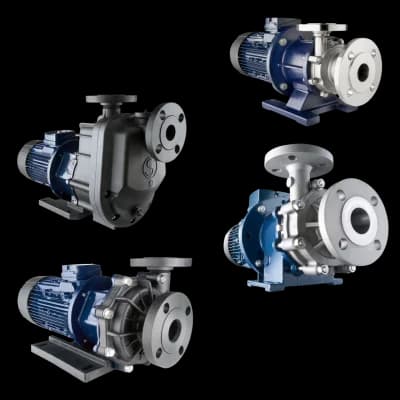

Magnetische centrifugaalpompen

Magnetische centrifugaalpompen

MAGSON magnetische centrifugaalpompen verpompen sterk corrosieve vloeistoffen met een hermetisch gesloten ontwerp. Magnetische koppeling in plaats van een asafdichting, geen lekkage, onderhoudsvrij.

Keurmerken van Magnetische centrifugaalpompen

Producten

MAGSON RVS

MAGSON RVS

RVS modellen. MAGSON MML, MMT

bekijk
MAGSON PP/ETFE magneetpompen

MAGSON PP/ETFE magneetpompen

bekijk

Overzicht

MAGSON magnetische centrifugaalpompen verwerken sterk corrosieve vloeistoffen zonder asafdichting—een aandrijfmagazijn brengt het motorvermogen contactloos over op de waaier. De pompkamer en aandrijving zijn hermetisch van elkaar gescheiden door een can. Acht varianten van kunststof (PP, ETFE, PVDF), RVS en met kunststof beklede gietijzer dekken debieten tot 2.000 l/min.

Kenmerken

  • Hermetisch gesloten

    Magnetische koppeling in plaats van een asafdichting—lekkage is onmogelijk

  • Onderhoudsvrij

    Geen slijtagegevoelige asafdichting, geen vervanging van afdichtingen

  • Brede dienstverlening

    Debiet tot 2.000 l/min, tot 42 mWk, tot 120 °C en hoger (RVS)

  • Verscheidenheid aan materialen

    Geschikt voor het medium en de toepassing: PP, ETFE, PVDF, RVS

Magnetische centrifugaalpompen

Voordelen

  • Efficiënt

    De MAGSON is ontworpen voor economisch en energiezuinig bedrijf.

  • Veilig

    Ontworpen voor veeleisende media en kritieke processen. Het hermetisch gesloten ontwerp beschermt mensen, apparatuur en het milieu.

    Technische specificaties

  • Betrouwbaar

    Robuuste componenten en goed doordachte ontwerpen zorgen voor een hoge bedrijfszekerheid, zelfs onder veeleisende omstandigheden.

    Technische specificaties

  • Flexibel

    Materialen, aandrijvingen en aansluitingen kunnen worden aangepast aan de eisen van uw toepassing.

    Bekijk mogelijke toepassingen

  • Beschermd

    Ingebouwde beschermingsfuncties voorkomen schade en verhogen de bedrijfsveiligheid tijdens dagelijks gebruik.

  • Eenvoudig te onderhouden

    Onderhoudswerkzaamheden kunnen efficiënt worden uitgevoerd, waardoor de inspanning bij een servicebezoek afneemt.

Toepassingen

Typische toepassingen en gebruiksgebieden voor FLUX magnetische centrifugaalpompen.

  • Chemische industrie

    Geconcentreerde zuren, logen en corrosieve oplosmiddelen—hermetisch gesloten, geen asafdichting.

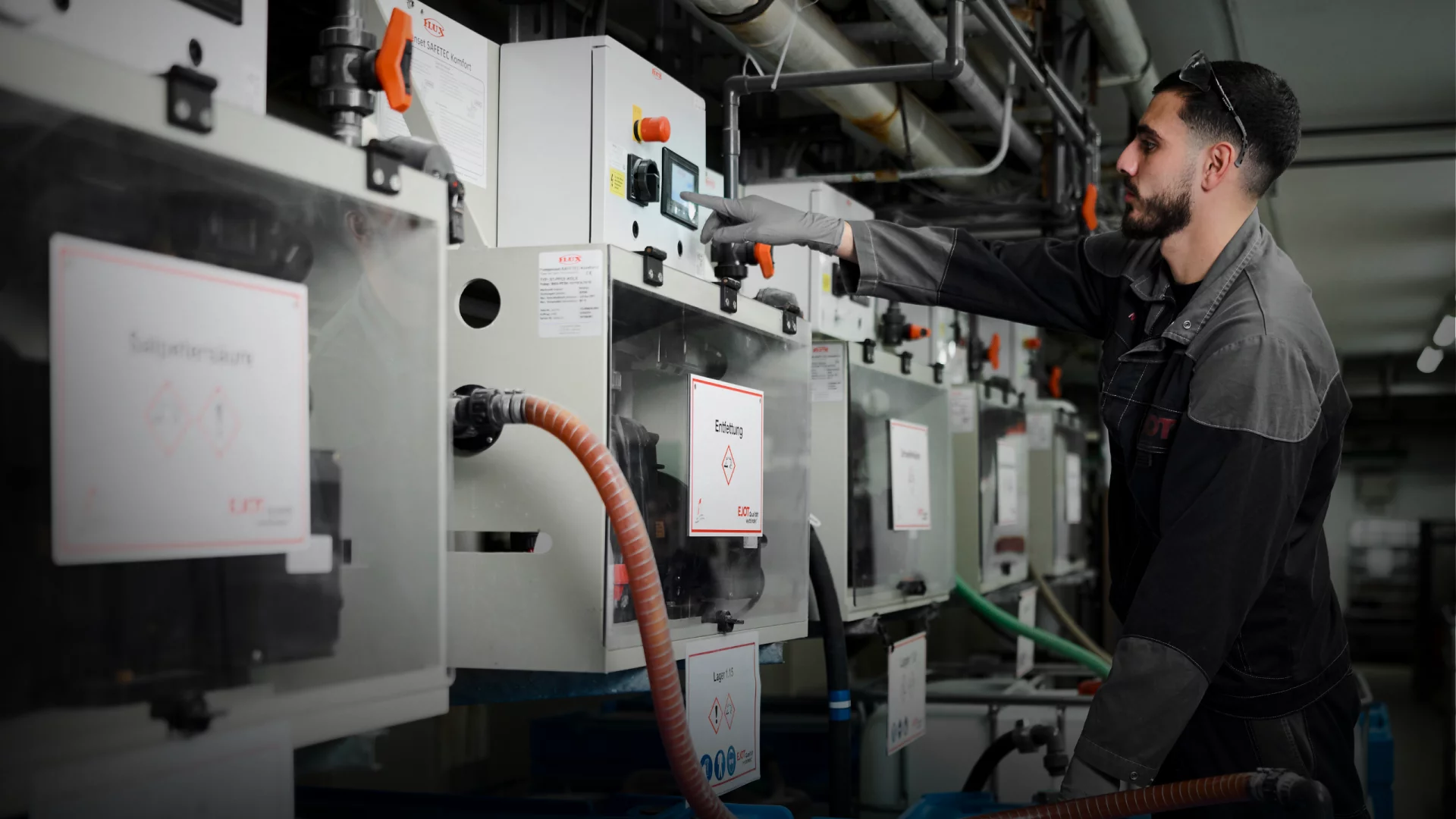

  • Galvaniseren en oppervlaktebehandeling

    Galvanische oplossingen, beitsbaden en anodiseeroplossingen—corrosiebestendig in PP/ETFE of RVS.

    MAGSON voor galvaniseren

  • Petrochemie

    Ontvlambare en corrosieve media – ATEX-gecertificeerde MAGSON MML en MMT.

    MAGSON voor de petrochemische industrie

  • Hogetemperatuurprocessen

    Media tot 300 °C – MAGSON MMT met een RVS zij-kanaalwaaier.

    MAGSON MMT

  • Kristalliserende media

    Media die neigen tot kristallisatie—geen asafdichtingen die kunnen kristalliseren of verstopt raken.

    MAGSON RVS

  • Transport van grote volumes

    Debiet tot 2.000 l/min – MAGSON MA in kunststof voor processen met grote volumes.

    MAGSON MA

Techniek

Kennis en technologie

De keuze van de juiste MAGSON magneetaangedreven centrifugaalpomp hangt af van de vloeistof, druk, temperatuur en materiaaleisen. De volgende secties leggen het principe van magnetische koppeling uit en vergelijken de acht varianten.

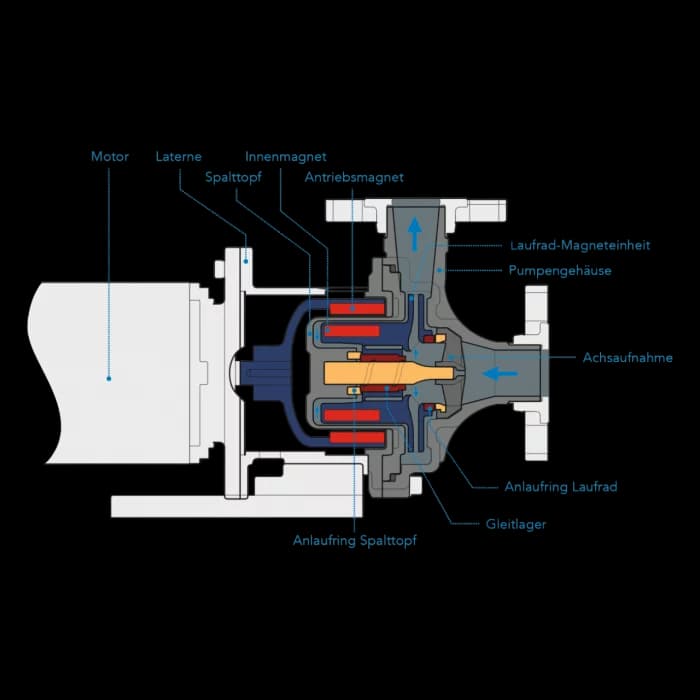

Werkingsprincipe

Afdichtingsloze magnetische centrifugaalpompen: betrouwbaar verpompen zonder asafdichting

Bij conventionele centrifugaalpompen is de asafdichting een kritiek onderdeel. De onderhoudsbehoefte neemt toe, met name bij sterk agressieve of kristalliserende vloeistoffen. Tegelijkertijd neemt de beschikbaarheid van het systeem af.

MAGSON magnetische centrifugaalpompen werken afdichtingsloos en met een magnetische koppeling. De roterende buitenste aandrijfmagazijn brengt het motorvermogen contactloos over op de binnenste magneet, die de waaier aandrijft.

Een doorlopende as is niet nodig. Hierdoor is ook geen asafdichting naar de motor nodig. De pompkamer en aandrijving zijn door een spleetring hermetisch van elkaar gescheiden.

De voordelen: geen lekkage via een asafdichting, minder onderhoud en meer veiligheid bij het hanteren van kritieke vloeistoffen.



MAGSON MA – PP/ETFE, spuitgegoten versie, normale zuig
  • Sterk corrosieve zuren
  • Logen
  • Ontvettingsbaden
  • Chemicaliën
  • Sterk corrosieve vloeistoffen
  • Media die neigen tot kristallisatie
  • Zwavelzuur
  • Natriumhydroxide-oplossing
MAGSON MAS – PP/ETFE, spuitgietontwerp, zelfaanzuigend
  • Sterk corrosieve zuren
  • Logen
  • Ontvettingsbaden
  • Chemicaliën
  • Sterk corrosieve vloeistoffen
  • Media die neigen tot kristallisatie
  • Giftige media uit dubbelwandige tanks
  • Milieugevaarlijke media uit dubbelwandige tanks
MAGSON MP – PP/PVDF, vervaardigd uit massief materiaal

De MP-serie wordt gebruikt wanneer de debieten van de MA-serie niet meer voldoende zijn. Deze is geschikt voor veeleisender toepassingen en kan ook in een ATEX-conforme versie worden vervaardigd. De hoofdmaterialen zijn PP en PVDF.

MAGSON MML – RVS
  • Sterk corrosieve media
  • Media die neigen tot kristallisatie
  • Media bij verhoogde druk
  • Media bij verhoogde temperaturen
  • Media waarvoor kunststof niet geschikt is
  • Chemisch veeleisende vloeistoffen
  • Media geschikt voor RVS, Hastelloy of Inconel, afhankelijk van het ontwerp
KUNSTSTOFVERSIES (PP/ETFE/PVDF)

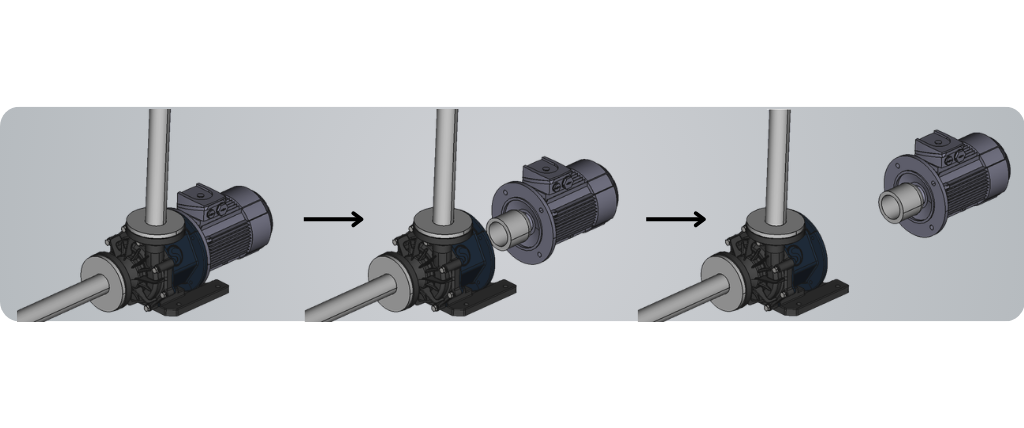

Opmerking: Vanaf serie 4 hebben de pompen standaard een back-pullout-ontwerp. Hierdoor kunnen de motor en aandrijfeenheid worden verwijderd zonder de pomp uit de leiding te halen. Dit vermindert de onderhoudsinspanning en stilstandtijd.

Prestatiebereik van de serie



Alle kunststofvarianten: viscositeit max. 150 mPas.

SamenstellingDebietOpvoerhoogteMateriaalOntwerp / bijzondere kenmerken
MA BG 1tot 70 l/mintot 6 mWkPP, ETFEModulair ontwerp, eentraps, horizontaal
MA BG2 / BG3tot 120 l/mintot 15 mWkPP, ETFEModulair ontwerp, eentraps, horizontaal
MA BG4tot 220 l/mintot 14 mWkPP, ETFEBack-pullout-ontwerp
MA BG4Htot 160 l/mintot 16 mWkPP, ETFEBack-pullout-ontwerp
MA BG5tot 320 l/mintot 18 mWkPP, ETFEBack-pullout-ontwerp
MA BG5Htot 200 l/mintot 24 mWkPP, ETFEBack-pullout-ontwerp
MA BG6tot 510 l/mintot 30 mWkPP, ETFEBack-pullout-ontwerp
MA BG6Htot 230 l/mintot 29 mWkPP, ETFEBack-pullout-ontwerp
MA BG7tot 950 l/mintot 42 mWkPP, ETFEBack-pullout-ontwerp
KUNSTSTOFVERSIES, spuitgiet, zelfaanzuigend (PP/ETFE)

Max. zuighoogte 5 mWk bij water en 20 °C. Werkelijke zuighoogte afhankelijk van de plaatselijke omstandigheden.

SAMENSTELLINGDEBIETOPVOERHOOGTEMATERIAALONTWERP / BIJZONDERE KENMERKEN
MAS BG4tot 115 l/mintot 13 mWkPP, ETFEMagnetisch gekoppeld, zelfaanzuigend
MAS BG5tot 230 l/mintot 17 mWkPP, ETFEMagnetisch gekoppeld, zelfaanzuigend
MAS BG6tot 470 l/mintot 27 mWkPP, ETFEMagnetisch gekoppeld, zelfaanzuigend
RVS-MODELLEN

Max. viscositeit 150 mPas. Voor media waartegen kunststof niet bestand is.

SamenstellingDebietOpvoerhoogteMateriaalOntwerp / bijzondere kenmerken
MML BG 1tot 100 l/mintot 8 mWkRVSModulair ontwerp, eentraps, horizontaal
MML BG 2tot 200 l/mintot 11 mWkRVSModulair ontwerp, eentraps, horizontaal
MML BG 3tot 400 l/mintot 19 mWkRVSModulair ontwerp, eentraps, horizontaal
MML BG 4tot 500 l/mintot 24 mWkRVSModulair ontwerp, eentraps, horizontaal
Prestatievergelijking
  • Best presterende model: MA BG7 met tot 950 l/min en 42 mWk.
  • Beste RVS-prestatie: MML BG4 met tot 500 l/min en 24 mWk.
  • Grootste materiaalassortiment voor chemische toepassingen: MA-serie in PP en ETFE.

Het maximale debiet is een testbankwaarde, gemeten met water bij 20 °C bij de perspoort van de pomp, zonder accessoires (slang, doseerpistool, debietmeter). Het in de praktijk haalbare debiet is lager en hangt af van de specifieke toepassing, de eigenschappen van de vloeistof en de pompconfiguratie. Specificaties gelden voor een axiale rotor, tenzij anders vermeld.

KenmerkMMLMA
MateriaalRVSPP, ETFE
Max. debiet500 l/min950 l/min
Max. opvoerhoogte24 mWk42 mWk
OntwerpModulair ontwerpBlokontwerp (BG1–BG3), back-pullout-ontwerp (vanaf BG4)
Typische toepassingenStandaardtoepassingen met RVSCorrosieve media, zuren en logen

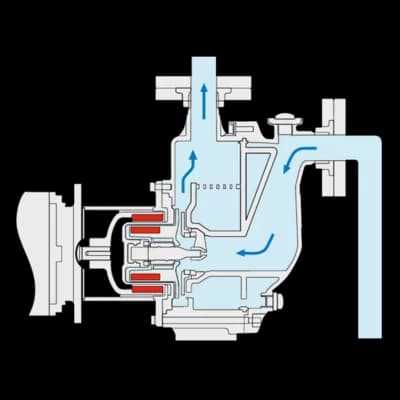

Werkingsprincipe van de MAGSON MAS

  1. Stap 1

    Speciale voordelen van de MAS

  2. Stap 2

    1. Vóór inbedrijfstelling

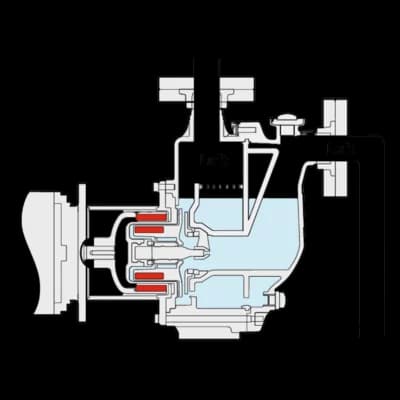

    De behuizing met geïntegreerde zuigkamer bestaat uit meerdere kamers. Voor de eerste inbedrijfstelling moet de MAGSON MAS eenmalig met vloeistof worden gevuld.

  3. Stap 3

    2. Vullen

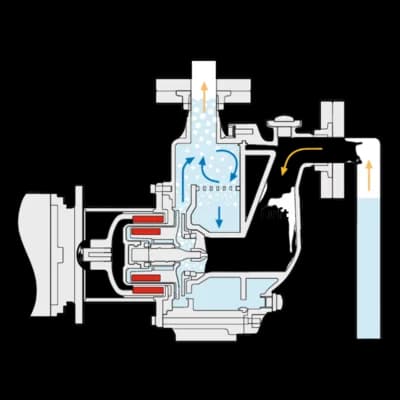

    Het waaier en de zuigkamers zijn ontworpen om lucht af te voeren, waardoor het veilig verpompen van een tweefasemengsel van vloeistof en lucht mogelijk is. Er blijft altijd voldoende vloeistof achter in de onderste behuizingskamer om de waaier en lagers te smeren en te koelen.

  4. Stap 4

    3. Pompbedrijf

    Tijdens bedrijf functioneert de MAGSON MAS net als de MA-serie als een afdichtingsloze, magnetisch gekoppelde centrifugaalpomp. Even betrouwbaar, even efficiënt.

  5. Stap 5

    4. Stoppen

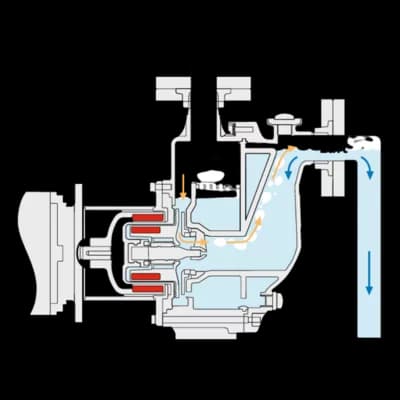

    Wanneer de pomp wordt uitgeschakeld, stroomt het medium via de zuigleiding terug naar de tank. De speciale rangschikking van de interne kamers zorgt ervoor dat er voldoende vloeistof in de pomphuis achterblijft en dat de zuigkamer niet leegloopt. Dit unieke proces werkt zonder kleppen.

Vergelijk

Een overzicht van de belangrijkste specificaties en kenmerken—voor selectie en vergelijking.

Vergelijking van de uitvoeringen van Magnetische centrifugaalpompen
Serie / modelDebietOpvoerhoogteMateriaalOntwerp / bijzondere kenmerken
MML BG1tot 100 l/mintot 8 mWkRVSModulair ontwerp, eentraps, horizontaal
MA BG1tot 70 l/mintot 6 mWkPP, ETFEModulair ontwerp, eentraps, horizontaal
MML BG2tot 200 l/mintot 11 mWkRVSModulair ontwerp, eentraps, horizontaal
MA BG2 / BG3tot 120 l/mintot 15 mWkPP, ETFEModulair ontwerp, eentraps, horizontaal
MML BG3tot 400 l/mintot 19 mWkRVSModulair ontwerp, eentraps, horizontaal
MA BG4tot 220 l/mintot 14 mWkPP, ETFEBack-pullout-ontwerp
MA BG4Htot 160 l/mintot 16 mWkPP, ETFEBack-pullout-ontwerp
MML BG4tot 500 l/mintot 24 mWkRVSBlokconstructie, eentraps, horizontaal
MA BG5tot 320 l/mintot 18 mWkPP, ETFEBack-pullout-ontwerp
MA BG5Htot 200 l/mintot 24 mWkPP, ETFEBack-pullout-ontwerp
MA BG6tot 510 l/mintot 30 mWkPP, ETFEBack-pullout-ontwerp
MA BG6Htot 230 l/mintot 29 mWkPP, ETFEBack-pullout-ontwerp
MA BG7tot 950 l/mintot 42 mWkPP, ETFEBack-pullout-ontwerp

Het maximale debiet is een testbankwaarde, gemeten met water bij 20 °C bij de perspoort van de pomp, zonder accessoires (slang, doseerpistool, debietmeter). Het in de praktijk haalbare debiet is lager en hangt af van de specifieke toepassing, de eigenschappen van de vloeistof en de pompconfiguratie. Specificaties gelden voor een axiale rotor, tenzij anders vermeld.

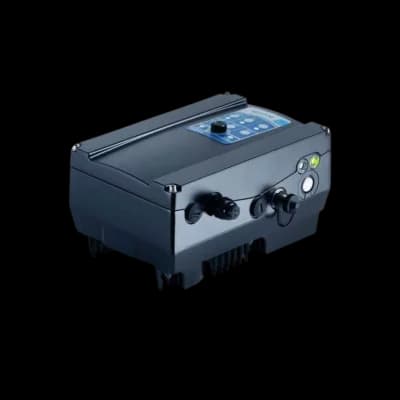

Motoren en toebehoren

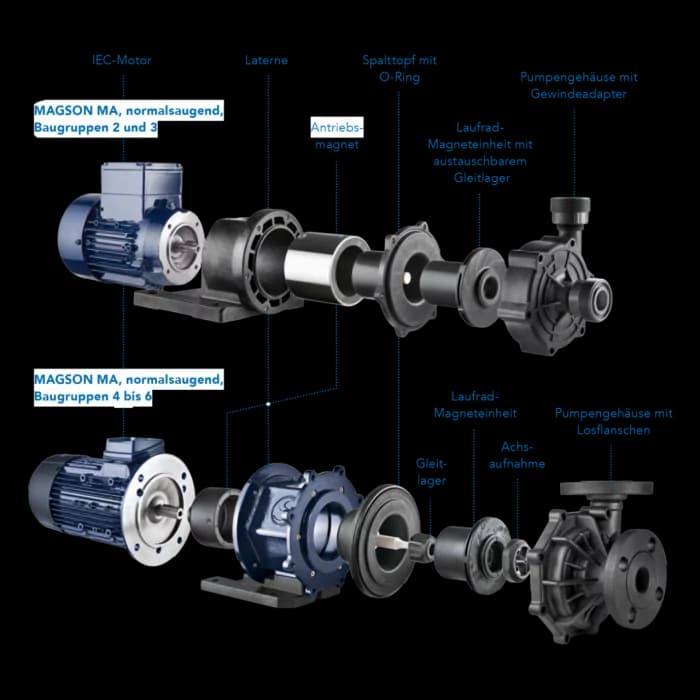

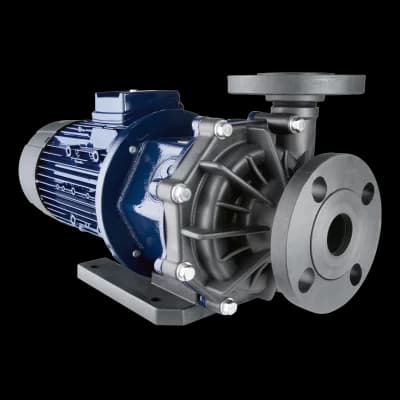

Ontwerp van PP/ETFE magnetische centrifugaalpompen voor agressieve media

MAGSON MA- en MAS-modellen zijn ontworpen voor agressieve, corrosieve en kristalliserende media. De PP- en ETFE-materialen maken gebruik met zuren, logen en chemisch veeleisende vloeistoffen mogelijk.

Het afdichtingsloze ontwerp beschermt het proces tegen lekkage. Tegelijkertijd vermindert het de onderhoudsbehoefte, omdat er geen dynamische asafdichting is die aan slijtage onderhevig is.

Het MAGSON MA-model met normale zuig is geschikt voor veel stationaire toepassingen. De zelfaanzuigende MAGSON MAS wordt gebruikt wanneer de pomp boven het vloeistofniveau wordt geïnstalleerd.

Dit is met name relevant voor dubbelwandige tanks, waar giftige of milieugevaarlijke media vaak van bovenaf moeten worden verpompt.

Geschikt voor:

  • sterk corrosieve zuren
  • logen
  • ontvettingsbaden
  • chemisch veeleisende vloeistoffen
  • kristalliserende media
  • giftige of milieugevaarlijke media uit dubbelwandige tanks

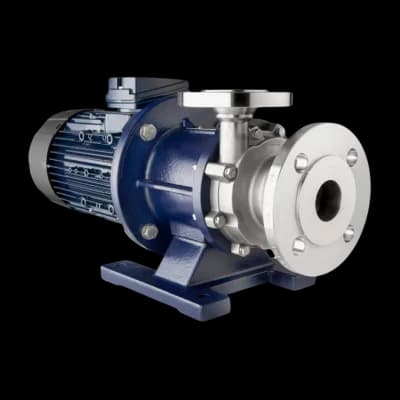

Ontwerp van RVS magnetische centrifugaalpompen voor druk en temperatuur

MAGSON MML wordt gebruikt wanneer kunststof zijn technische grenzen bereikt. Dit geldt voornamelijk voor toepassingen met hogere drukken, hogere temperaturen of speciale chemische eisen.

De metalen versie werkt ook afdichtingsloos en met een magnetische koppeling. Ook hier scheidt de stator de pompkamer hermetisch van de aandrijving.

RVS is standaard verkrijgbaar. Andere metalen materialen, zoals Hastelloy of titanium, zijn beschikbaar voor specifieke media en procesomstandigheden.

Hierdoor kan de pomp worden aangepast aan veeleisende toepassingen zonder dat het afdichtingsloze werkingsprincipe in het gedrang komt.

Geschikt voor:

  • corrosieve media bij hogere temperaturen
  • media bij verhoogde drukken
  • Toepassingen waarbij kunststof niet geschikt is
  • chemisch veeleisende vloeistoffen
  • Speciale media met specifieke materiaaleisen
Bekijk RVS-pompen

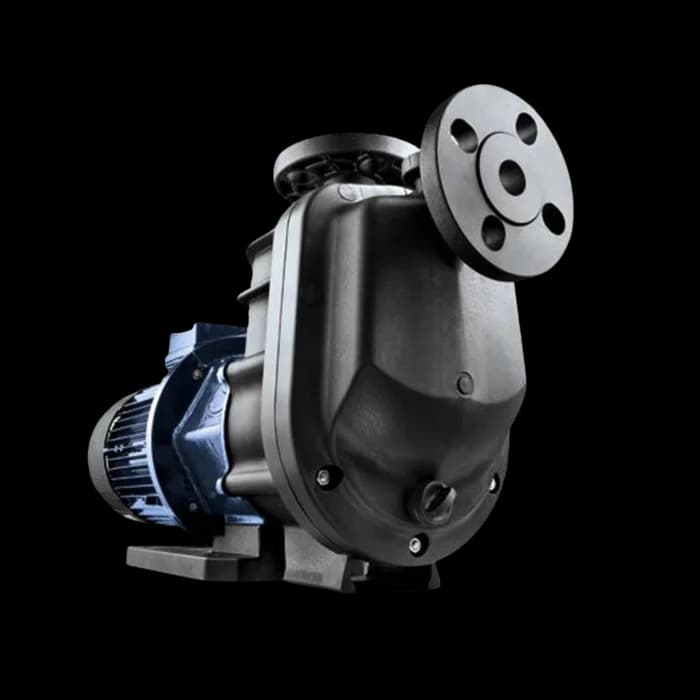

Zelfaanzuigend, veilig, krachtig – MAGSON MAS

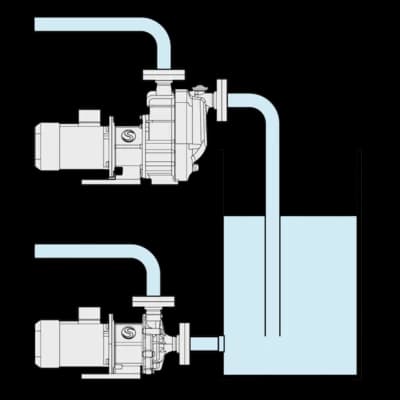

Milieugevaarlijke of corrosieve vloeistoffen worden vaak opgeslagen in dubbelwandige tanks. Het aansluiten van een niet-zelfaanzuigende centrifugaalpomp onderaan de tank vereist uitgebreide veiligheidsmaatregelen vanwege het verhoogde risico op lekkage.

De MAGSON MAS biedt hier een veilig en economisch alternatief. Als zelfaanzuigende, magnetisch gekoppelde centrifugaalpomp kan hij vloeistoffen van onderaf aanzuigen en via de geïntegreerde zuigkamer omhoog verpompen.

Dankzij de beperkte droogloopmogelijkheid is hij ook geschikt voor het bijna volledig leegpompen van tanks.

Bekijk alle MAGSON MAS
