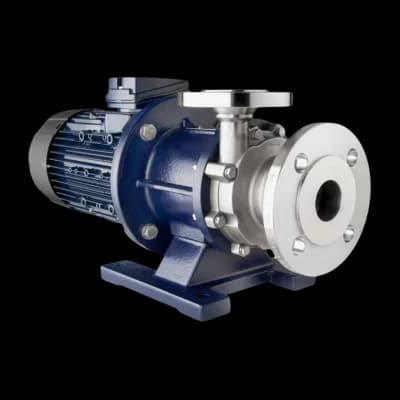

MAGSON RVS

MAGSON RVS

RVS modellen. MAGSON MML, MMT

Voordelen

  • Handleidingen

    Gebruiksaanwijzingen voor alle MAGSON-pompen.

  • Maatschetsen

    Afmetingen en installatiematen voor technische planning en ontwerp.

  • Databladen

    Technische specificaties, afmetingen en prestatiegegevens.

  • Prestatiecurves

    Debiet, opvoerhoogte en prestatiecurves voor een nauwkeurige pompselectie.

  • Productcatalogus

    De complete FLUX-catalogus met alle productlijnen, technische specificaties en accessoires.

  • Brochures

    Productbrochures en bedrijfsinformatie om te bekijken en te downloaden.

Toepassingen

Snelle selectie Het ontwerp is bepalend: het MML-model verwerkt hogere debieten. Het MMT-model bereikt hoge opvoerhoogtes bij lage debieten en kan met gas beladen vloeistoffen verwerken.

  • MAGSON MML

    Voor continue procesvervoer bij hogere debieten, evenals bij verhoogde temperaturen en systeemdrukken.

  • MAGSON MMT

    Voor lage debieten bij hoge opvoerhoogten tot 80 m, gasverzadigde vloeistoffen, evenals meng- en hogetemperatuurprocessen.

Techniek

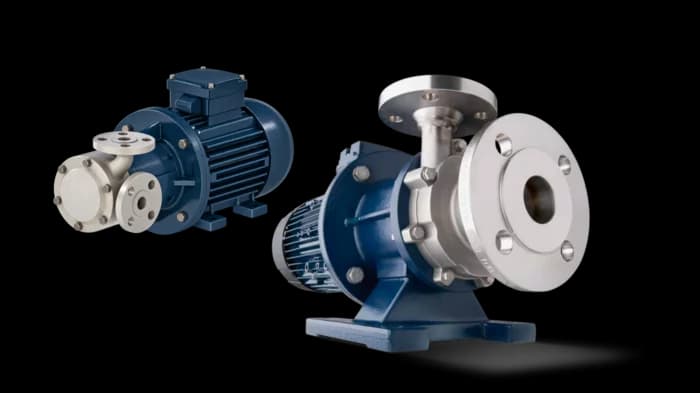

MAGSON MML & MMT

RVS magnetische centrifugaalpompen

Voor toepassingen met hogere druk- en temperatuurvereisten.

  • Twee prestatiebereiken: MML tot 500 l/min, MMT tot 80 m opvoerhoogte
  • Hermetisch afgesloten: Magnetische koppeling zonder dynamische asafdichting
  • tot 300 °C: Maximale vloeistoftemperatuur voor de MMT, afhankelijk van het model
Vraag een adviesgesprek of offerte aan Bekijk accessoires
Technische specificaties voor de MAGSON MML BG1

* Bij benadering bij maximaal debiet; hogere debieten mogelijk door te smoren.
** Afhankelijk van de motorleverancier.
*** Andere spanningen op aanvraag verkrijgbaar.

Maat5/755/756/806/808/1008/100
MateriaalRVS 1.4408 (CF8M/AISI 316L)RVS 1.4408 (CF8M/AISI 316L)RVS 1.4408 (CF8M/AISI 316L)RVS 1.4408 (CF8M/AISI 316L)RVS 1.4408 (CF8M/AISI 316L)RVS 1.4408 (CF8M/AISI 316L)
Max. opvoerhoogte [mWs] · 50 Hz556688
Max. debiet [l/min] · 50 Hz75758080100100
Max. dichtheid [g/cm³] · 50 Hz *231.92.81.62.3
Motorvermogen [kW]0.370.550.370.550.370.55
Nominale stroom (400 V, 50 Hz) [A] **0.961.410.961.410.961.41
Nominaal toerental [rpm] · 50 Hz300030003000300030003000
Aanzuigzijdige aansluitingDN 25DN 25DN 25DN 25DN 25DN 25
PersaansluitingDN 20DN 20DN 20DN 20DN 20DN 20
Spanning [V] ***230/400230/400230/400230/400230/400230/400
BeschermingsklasseIP55IP55IP55IP55IP55IP55
Max. stroomsnelheid [m/s]Aanzuigzijde 1 / perszijde 3Aanzuigzijde 1 / perszijde 3Aanzuigzijde 1 / perszijde 3Aanzuigzijde 1 / perszijde 3Aanzuigzijde 1 / perszijde 3Aanzuigzijde 1 / perszijde 3
Max. systeemdruk [bar]16 / optioneel 2516 / optioneel 2516 / optioneel 2516 / optioneel 2516 / optioneel 2516 / optioneel 25
Max. temperatuur [°C]150150150150150150

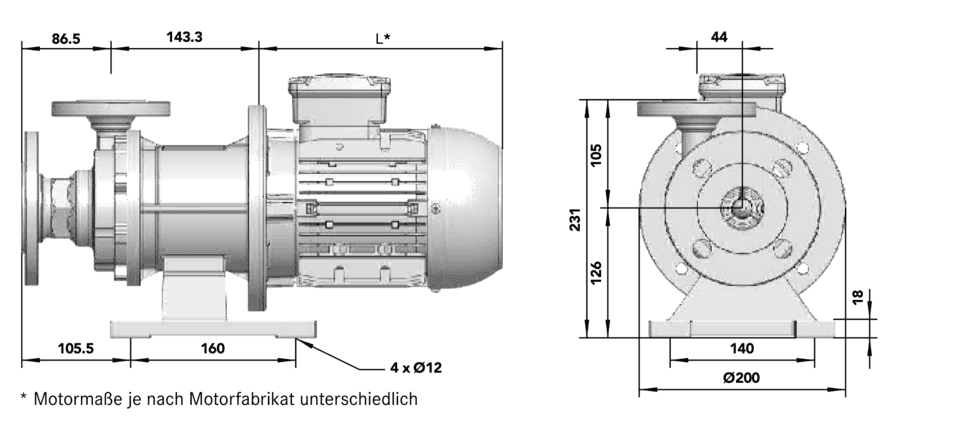

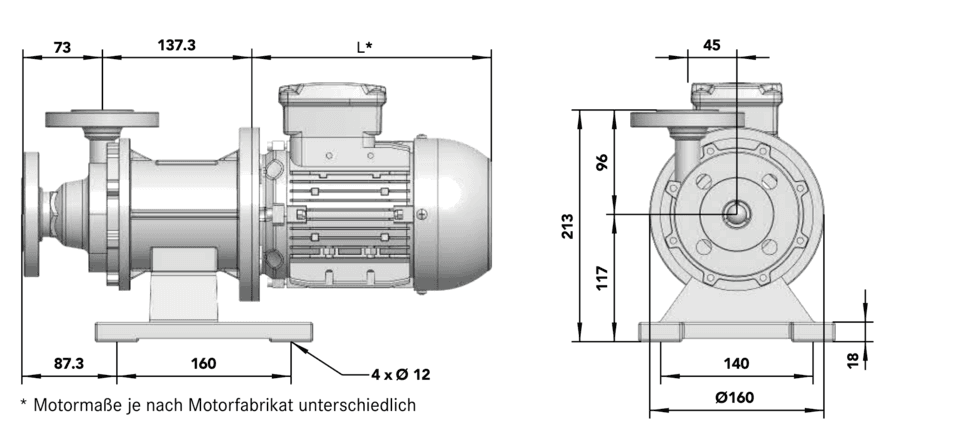

Afmetingen van MAGSON MML BG1 [mm]

* Motorafmetingen verschillen afhankelijk van het motormerk.

* Motorafmetingen verschillen afhankelijk van het motormerk

MaatAansluitstuk DIN EN 1092-1Aansluitstuk DIN EN 1092-1MotorlengteMotorlengte
aanzuigaansluitingpersaansluiting0,37 kW0,55 kW
Maat A8575——
Maat C6858——
Maat D115105——
Maat DN2520——
Maat L*——196226
Maat Z1414——
Technische specificaties voor de MAGSON MML BG2

* Bij benadering bij maximaal debiet; hogere debieten mogelijk door te smoren.
** Afhankelijk van de motorleverancier.
*** Andere spanningen op aanvraag verkrijgbaar.

Maat5/1305/1307/1607/16011/20011/200
MateriaalRVS 1.4408 (CF8M/AISI 316L)RVS 1.4408 (CF8M/AISI 316L)RVS 1.4408 (CF8M/AISI 316L)RVS 1.4408 (CF8M/AISI 316L)RVS 1.4408 (CF8M/AISI 316L)RVS 1.4408 (CF8M/AISI 316L)
Max. opvoerhoogte [mWs] · 50 Hz55771111
Max. debiet [l/min] · 50 Hz130130160160200200
Max. dichtheid [g/cm³] · 50 Hz *22.91.21.81.21.6
Motorvermogen [kW]0.751.10.751.11.11.5
Nominale stroom (400 V, 50 Hz) [A] **1.562.251.562.252.253
Nominaal toerental [rpm] · 50 Hz300030003000300030003000
Aanzuigzijdige aansluitingDN 40DN 40DN 40DN 40DN 40DN 40
PersaansluitingDN 25DN 25DN 25DN 25DN 25DN 25
Spanning [V] ***230/400230/400230/400230/400230/400230/400
BeschermingsklasseIP55IP55IP55IP55IP55IP55
Max. stroomsnelheid [m/s]Aanzuigzijde 1 / perszijde 3Aanzuigzijde 1 / perszijde 3Aanzuigzijde 1 / perszijde 3Aanzuigzijde 1 / perszijde 3Aanzuigzijde 1 / perszijde 3Aanzuigzijde 1 / perszijde 3
Max. systeemdruk [bar]16 / optioneel 2516 / optioneel 2516 / optioneel 2516 / optioneel 2516 / optioneel 2516 / optioneel 25
Max. temperatuur [°C]150150150150150150

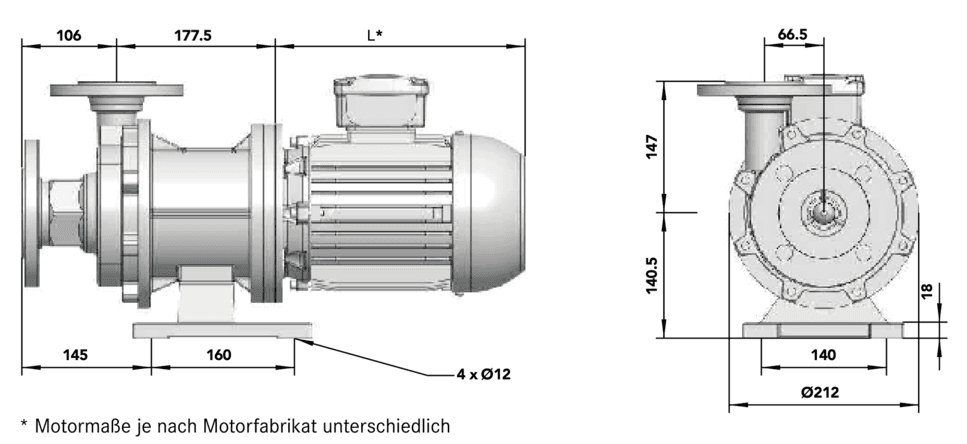

Afmetingen van de MAGSON MML BG2 [mm]

* Motorafmetingen verschillen afhankelijk van het motormerk

MaatAansluitstuk DIN EN 1092-1Aansluitstuk DIN EN 1092-1MotorlengteMotorlengteMotorlengte
aanzuigaansluitingpersaansluiting0,75 kW1,1 kW1,5 kW
Maat A11085———
Maat C8868———
Maat D150115———
Maat DN4025———
Maat L*——252287298
Maat Z1814———
Technische specificaties voor MAGSON MML BG3

* Bij benadering bij maximaal debiet; hogere debieten mogelijk door te smoren.
** Afhankelijk van de motorleverancier.
*** Andere spanningen op aanvraag verkrijgbaar.

Maat12/26012/26015/34015/34019/400
MateriaalRVS 1.4408 (CF8M/AISI 316L)RVS 1.4408 (CF8M/AISI 316L)RVS 1.4408 (CF8M/AISI 316L)RVS 1.4408 (CF8M/AISI 316L)RVS 1.4408 (CF8M/AISI 316L)
Max. opvoerhoogte [mWs] · 50 Hz1111151519
Max. debiet [l/min] · 50 Hz260260340340400
Max. dichtheid [g/cm³] · 50 Hz *1.62.31.11.61.2
Motorvermogen [kW]1.52.21.52.22.2
Nominale stroom (400 V, 50 Hz) [A] **34.234.24.2
Nominaal toerental [rpm] · 50 Hz30003000300030003000
Aanzuigzijdige aansluitingDN 40DN 40DN 40DN 40DN 40
PersaansluitingDN 32DN 32DN 32DN 32DN 32
Spanning [V] ***230/400230/400230/400230/400230/400
BeschermingsklasseIP55IP55IP55IP55IP55
Max. stroomsnelheid [m/s]Aanzuigzijde 1 / perszijde 3Aanzuigzijde 1 / perszijde 3Aanzuigzijde 1 / perszijde 3Aanzuigzijde 1 / perszijde 3Aanzuigzijde 1 / perszijde 3
Max. systeemdruk [bar]16 / optioneel 2516 / optioneel 2516 / optioneel 2516 / optioneel 2516 / optioneel 25
Max. temperatuur [°C]150150150150150

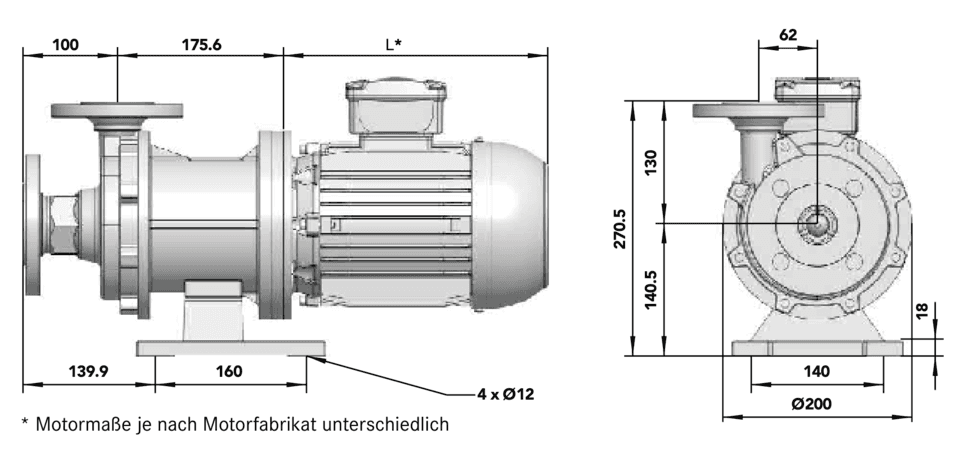

Afmetingen van de MAGSON MML BG3 [mm]

* Motorafmetingen verschillen afhankelijk van het motormerk

MaatAansluitstuk DIN EN 1092-1Aansluitstuk DIN EN 1092-1MotorlengteMotorlengte
aanzuigaansluitingpersaansluiting1,5 kW2,2 kW
Maat A110100——
Maat C8878——
Maat D100140——
Maat DN4032——
Maat L*——297337
Maat Z1818——
Technische specificaties voor de MAGSON MML BG4

* Ca. bij maximaal debiet; hogere debieten mogelijk door te smoren.
** Afhankelijk van de motorleverancier.
*** Andere spanningen op aanvraag beschikbaar.

Maat14/36014/36018/42018/42024/50024/500
MateriaalRVS 1.4408 (CF8M/AISI 316L)RVS 1.4408 (CF8M/AISI 316L)RVS 1.4408 (CF8M/AISI 316L)RVS 1.4408 (CF8M/AISI 316L)RVS 1.4408 (CF8M/AISI 316L)RVS 1.4408 (CF8M/AISI 316L)
Max. opvoerhoogte [mWs] · 50 Hz141418182424
Max. debiet [l/min] · 50 Hz360360420420500500
Max. dichtheid [g/cm³] · 50 Hz *1.621.31.71.41.8
Motorvermogen [kW]2.232.2334
Nominale stroom (400 V, 50 Hz) [A] **4.25.64.25.65.67.6
Nominaal toerental [rpm] · 50 Hz300030003000300030003000
Aanzuigzijdige aansluitingDN 50DN 50DN 50DN 50DN 50DN 50
PersaansluitingDN 40DN 40DN 40DN 40DN 40DN 40
Spanning [V] ***230/400230/400230/400230/400230/400230/400
BeschermingsklasseIP55IP55IP55IP55IP55IP55
Max. stroomsnelheid [m/s]Aanzuigzijde 1 / perszijde 3Aanzuigzijde 1 / perszijde 3Aanzuigzijde 1 / perszijde 3Aanzuigzijde 1 / perszijde 3Aanzuigzijde 1 / perszijde 3Aanzuigzijde 1 / perszijde 3
Max. systeemdruk [bar]15 / optioneel 2515 / optioneel 2515 / optioneel 2515 / optioneel 2515 / optioneel 2515 / optioneel 25
Max. temperatuur [°C]150150150150150150
Afmetingen van de MAGSON MML BG4 [mm]

* Moterafmetingen variëren afhankelijk van het motormerk

MaatAansluitstuk DIN EN 1092-1Aansluitstuk DIN EN 1092-1MotorlengteMotorlengteMotorlengte
aanzuigaansluitingpersaansluiting2,2 kW3 kW4 kW
Maat A125110———
Maat C10288———
Maat D165100———
Maat DN5040———
Maat L*——337371354
Maat Z1818———
MAGSON MMT technische specificaties

Het werkpunt moet worden bepaald op basis van de betreffende prestatiecurve. Standaardmateriaal: AISI 316L RVS; Incoloy 825 en Hastelloy C op aanvraag beschikbaar.

Criterium2-polige motor4-polige motor
Max. debiet [m³/h]105
Max. opvoerhoogte [m]8025
Max. toelaatbare druk [bar]2525
Max. toelaatbare temperatuur [°C]300300
Drukzijdige aansluiting½″ tot 1″½″ tot 1″
Gas transporttot 20%tot 20%
Maten, aansluitingen en motoren
MaatAanzuig- en persaansluitingen DN / inches"Gas" draad, aanzuig-/perszijdeIEC maat · B3Motorvermogen, 2-polig [kW]Motorvermogen, 4-polig [kW]
1.5 × 6DN 15 / ½″½″710.550.37
2 × 7DN 20 / ¾″¾″801.10.75
2.5 × 8DN 25 / 1″1″902.21.5
2.5 × 8.5DN 25 / 1″1″100—2.2
2.5 × 8.5DN 25 / 1″1″1124—
2.5 × 9DN 25 / 1″1″100—2.2
2.5 × 9DN 25 / 1″1″1325.5—

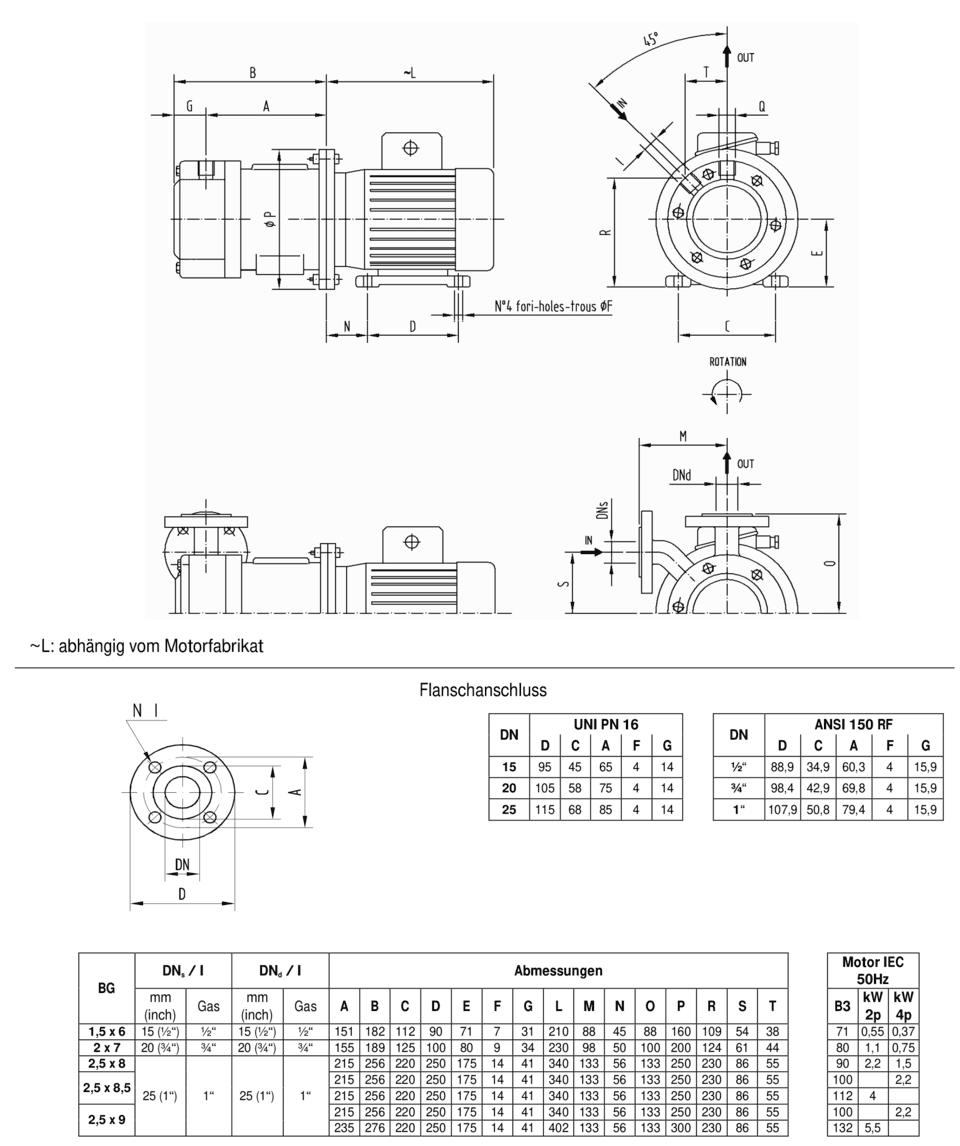

Hoofdafmetingen & flensverbinding MAGSON MMT [mm]

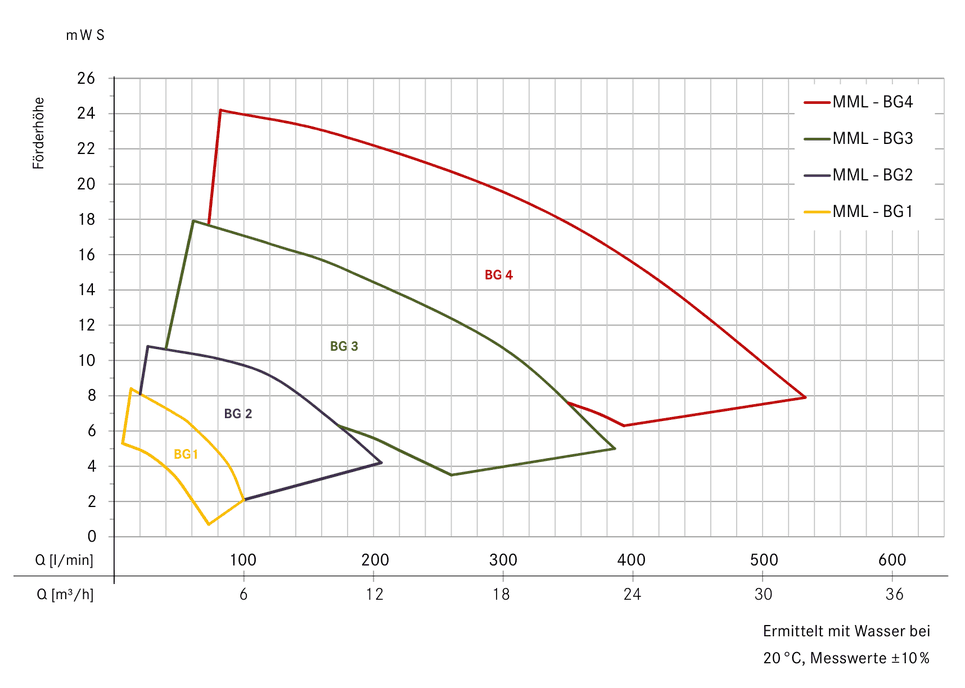

MAGSON MML prestaties in één oogopslag

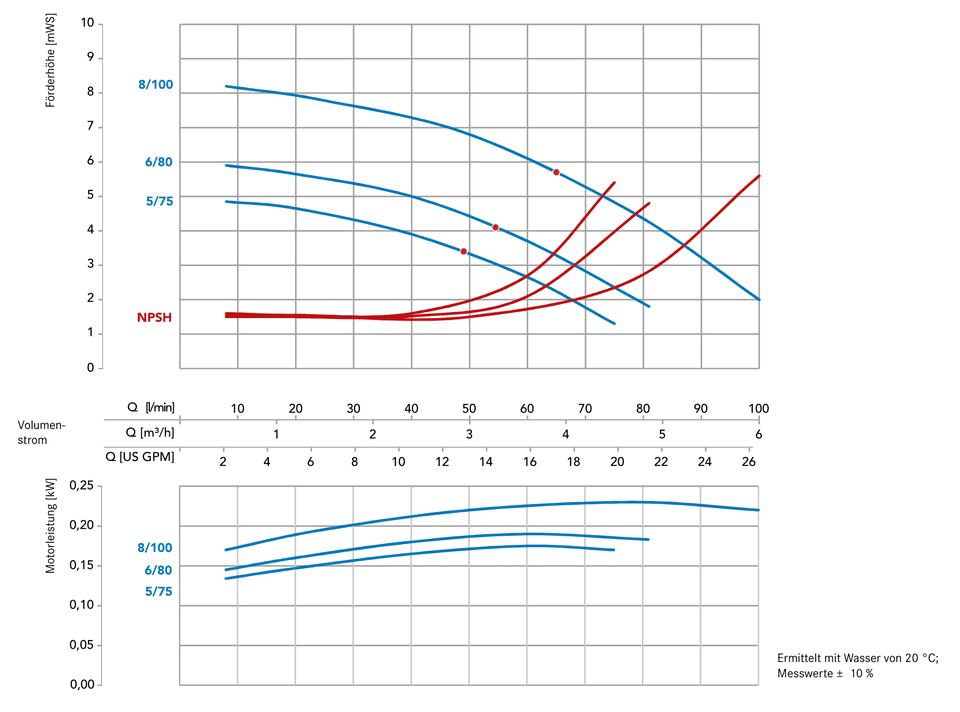

Prestatiecurves voor MAGSON MML BG1

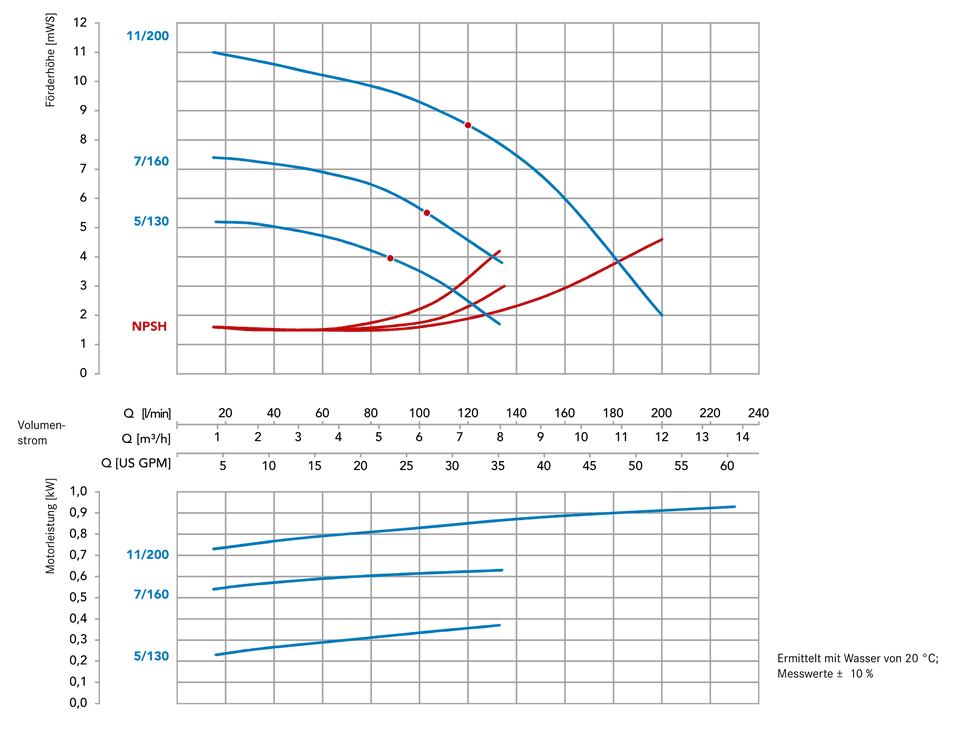

Prestatiecurves voor MAGSON MML BG2

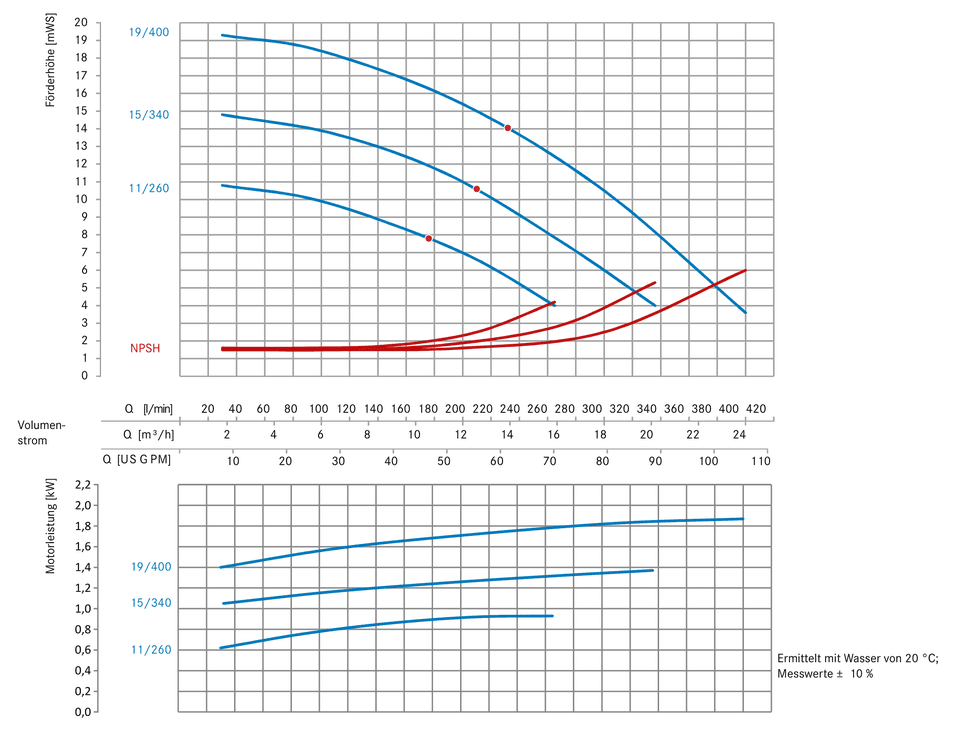

Prestatiecurves voor MAGSON MML BG3

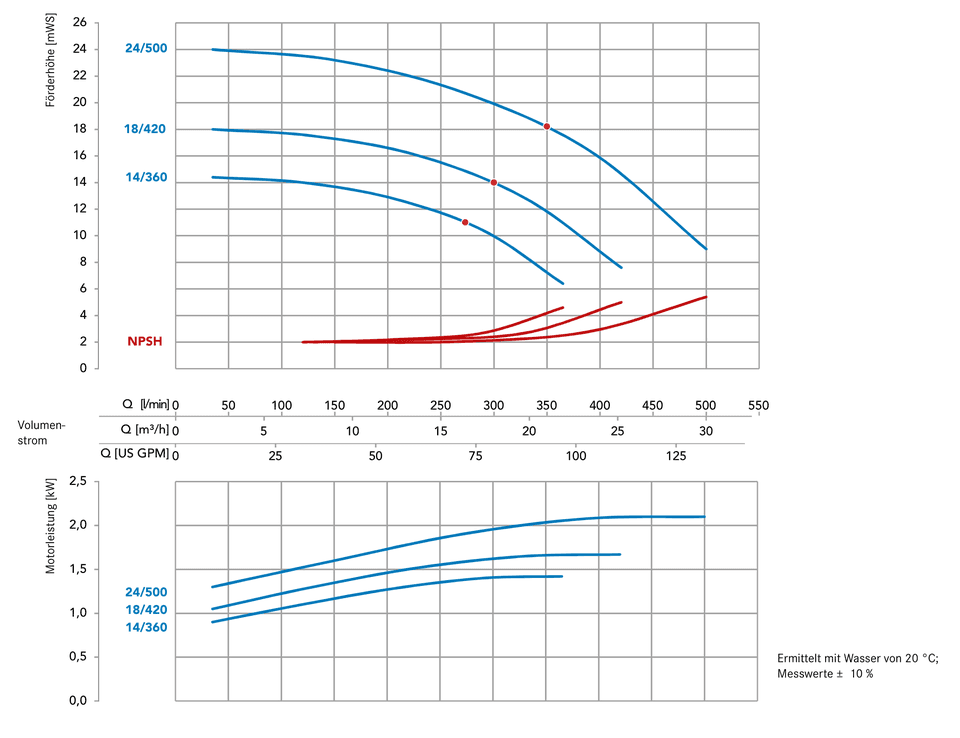

Prestatiecurves voor MAGSON MML BG4

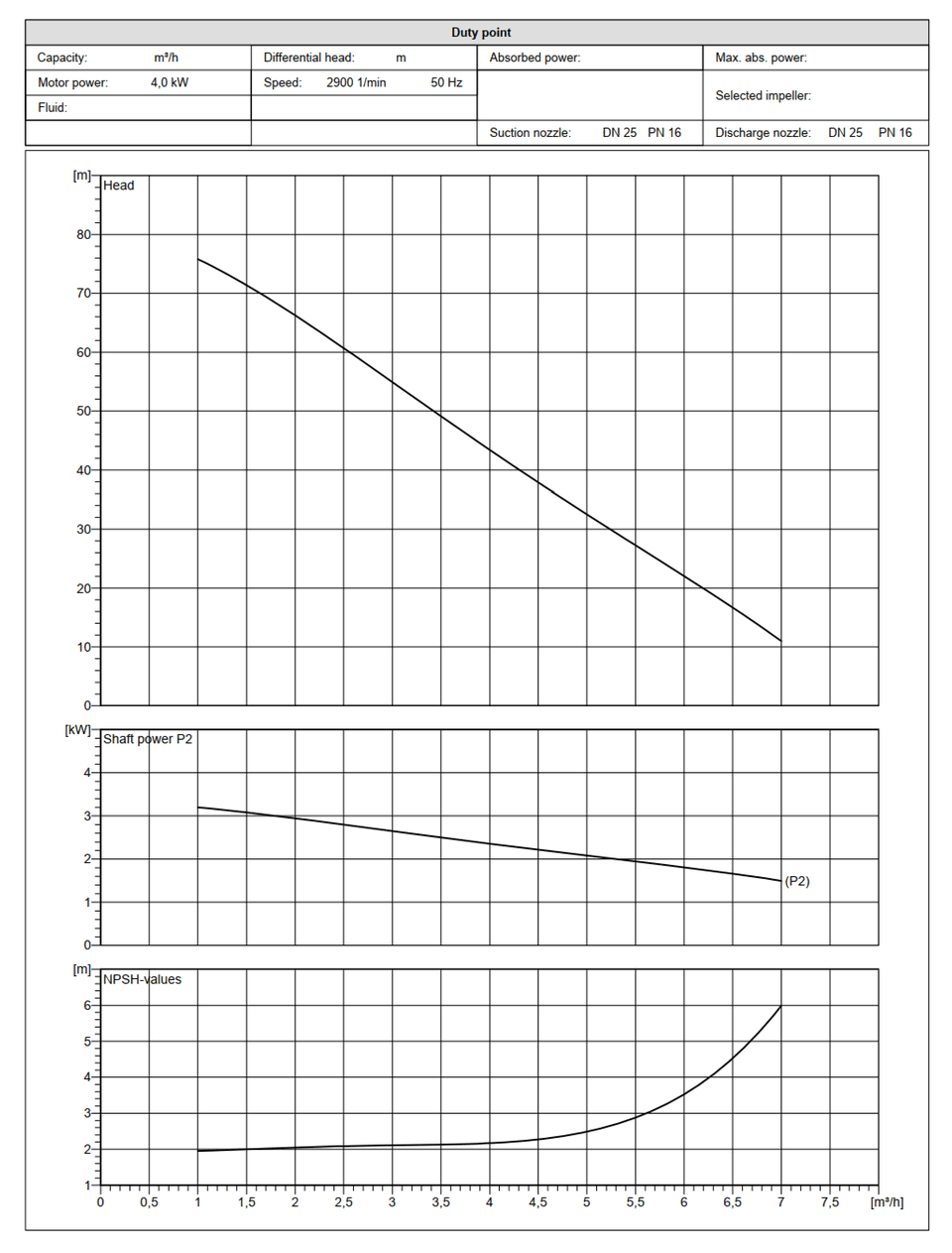

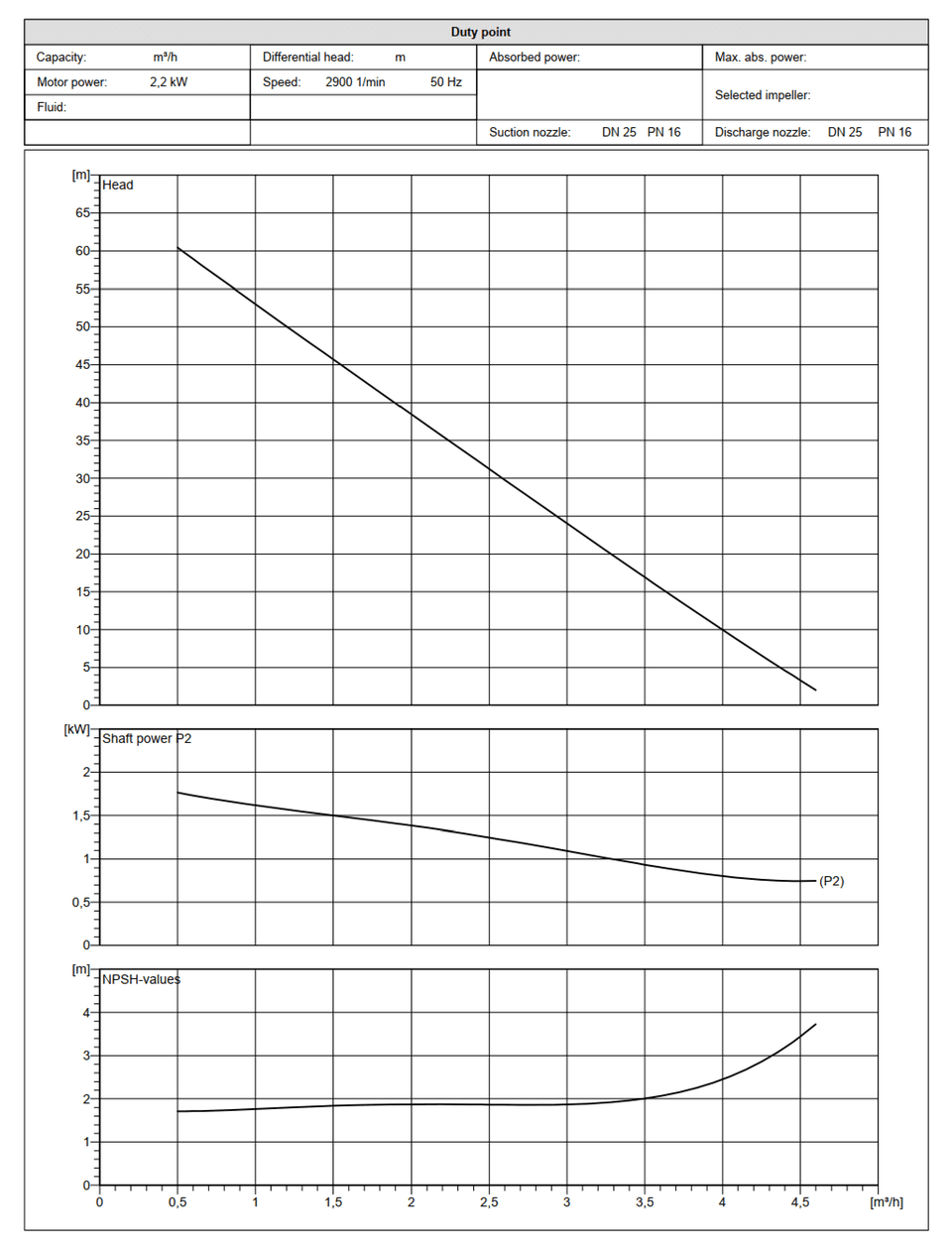

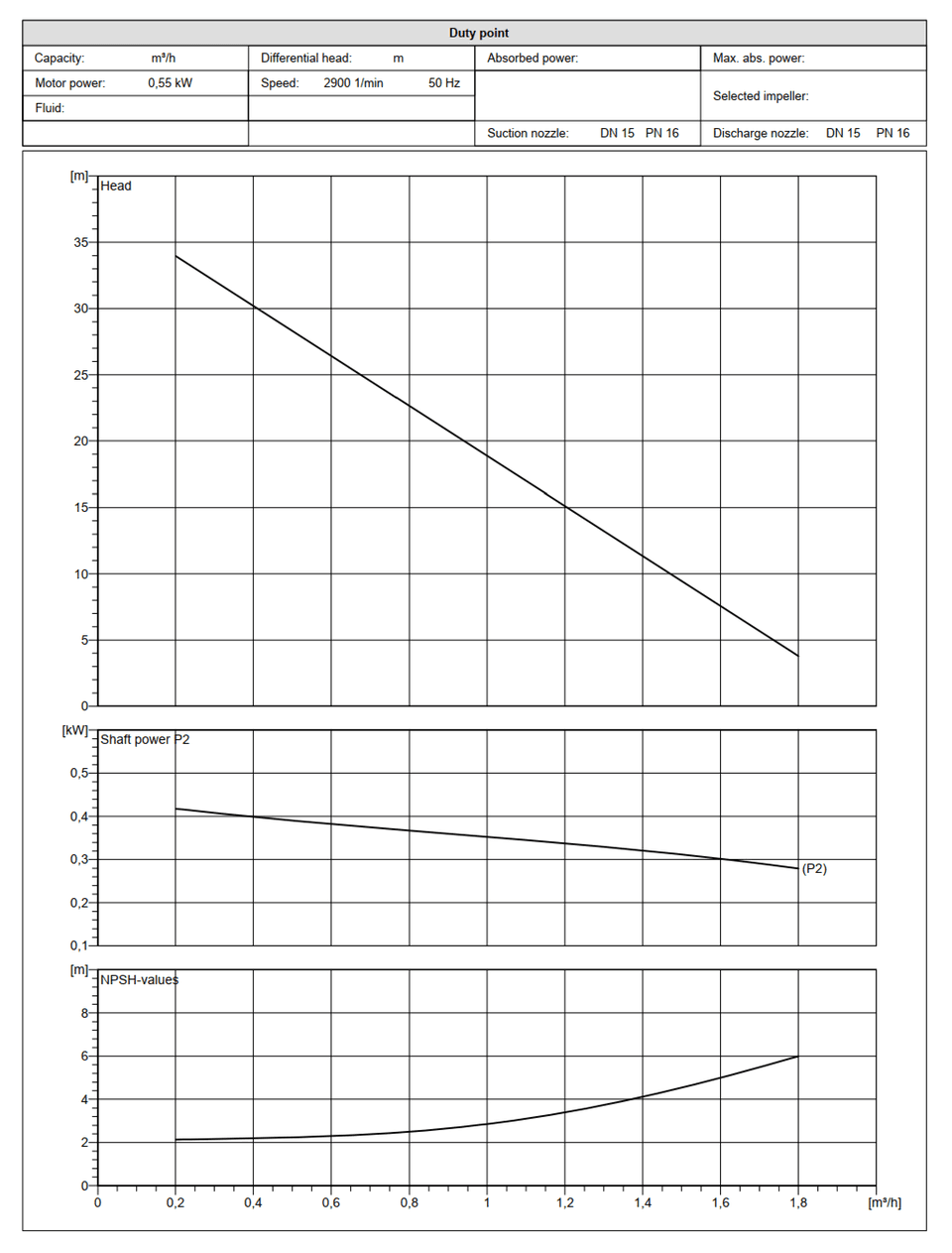

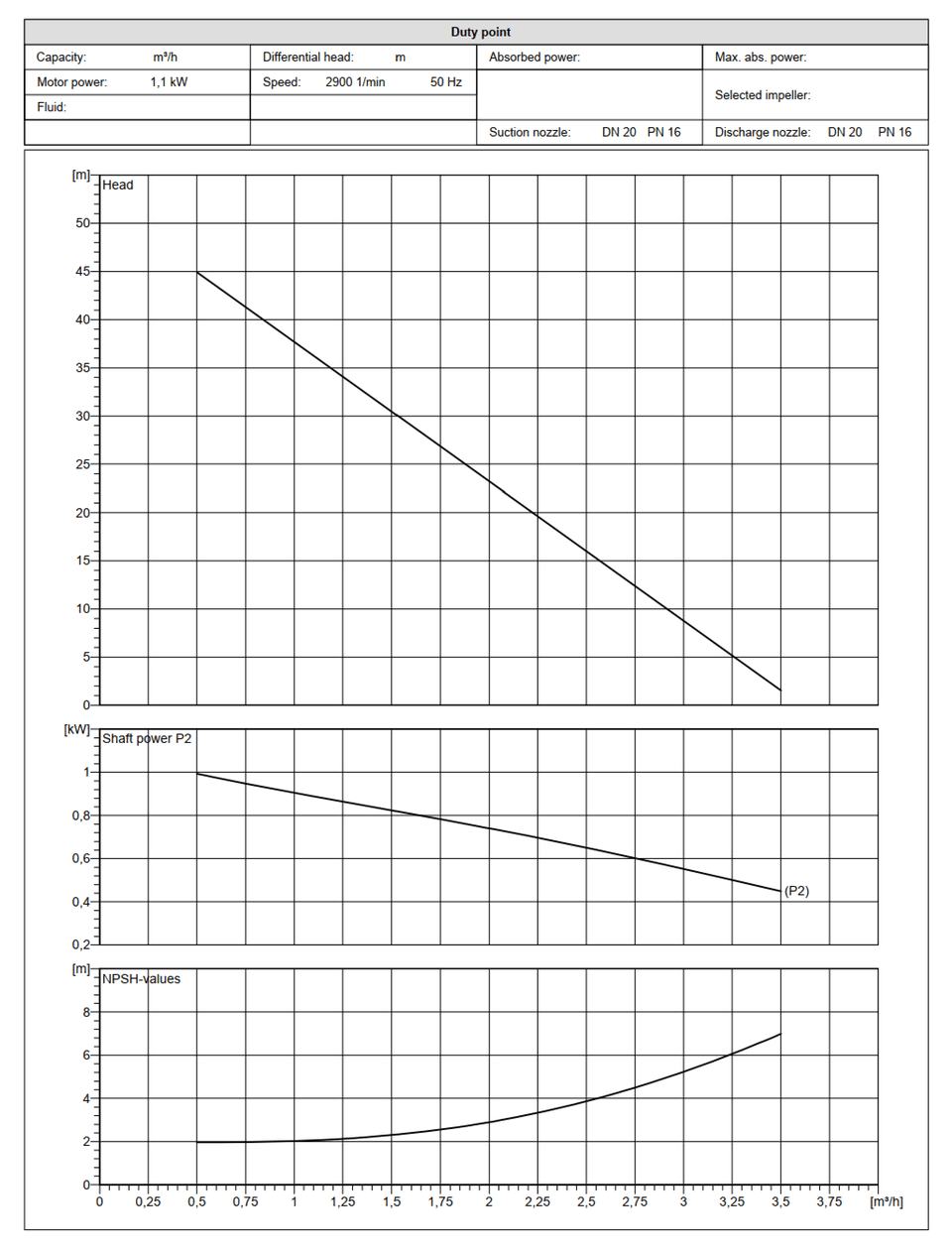

Prestatiecurves voor MAGSON MMT 1.5 × 6
Prestatiecurves voor MAGSON MMT 2.5 × 7
Prestatiecurves voor MAGSON MMT 2.5 × 8
Prestatiecurves voor MAGSON MMT 2.5 × 8.5

Vergelijk

Vergelijking van de uitvoeringen van MAGSON RVS
CriteriumMAGSON MMLMAGSON MMT
PompprincipeNiet-zelfaanzuigende centrifugaalpompPerifeerwielpomp
Focus van interpretatieHogere debietenKleine volumes, hoge opvoerhoogtes
Max. debiet500 l/mintot ca. 167 l/min (2-polige motor)
Max. opvoerhoogte24 m80 m met een 2-polige motor
Max. temperatuur150 °C standaard; hogere temperaturen zijn mogelijk300 °C
SysteemdrukBG1–BG3: 16 bar; BG4: 15 bar; optioneel 25 bartot 25 bar
Bijbehorende gasproductieGeen belangrijk selectiecriteriumtot 20 % gasgehalte
StandaardmateriaalRVS 1.4408 / AISI 316LAISI 316L RVS

Motoren en toebehoren

Wanneer RVS in plaats van kunststof gebruiken?

Materiaalkeuze

MAGSON metaalpompen worden gebruikt wanneer temperatuur, druk of specifieke materiaaleisen het gebruik van kunststof uitsluiten.

  • Corrosieve media bij verhoogde temperaturen
  • Processen met verhoogde systeemdruk
  • Vloeistoffen met bijzondere metallurgische eisen
  • Kristalliserende of gasbeladen vloeistoffen
  • Chemische, farmaceutische, voedings-, laboratorium- en koelprocessen

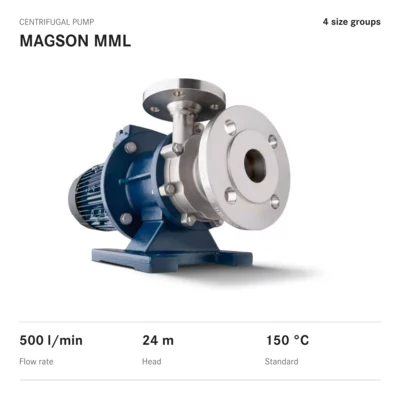

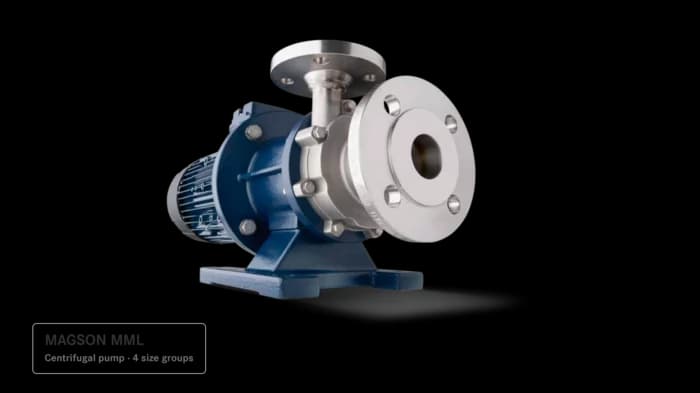

MAGSON MML

Hogere debieten

De normaalaanzuigende MML combineert een afdichtingsloos aandrijfconcept met een efficiënt spiraalhuis. Vier modelvarianten dekken bedrijfspunten tot 500 l/min en een opvoerhoogte van 24 m.

  • RVS 1.4408 / AISI 316L als standaard
  • Tot 150 °C in de standaardversie
  • Systeemdruk:
    • BG1–BG3 16 bar,
    • BG4 15 bar; optioneel 25 bar
  • IEC-standaardmotoren en frequentiegeregelde werking
  • ATEX-uitvoering verkrijgbaar

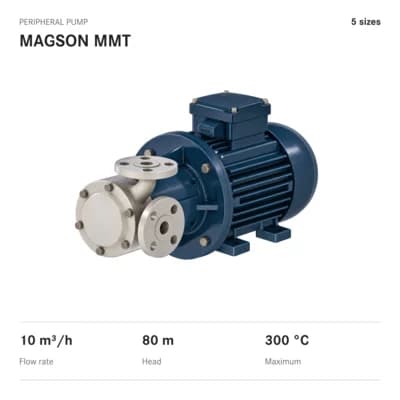

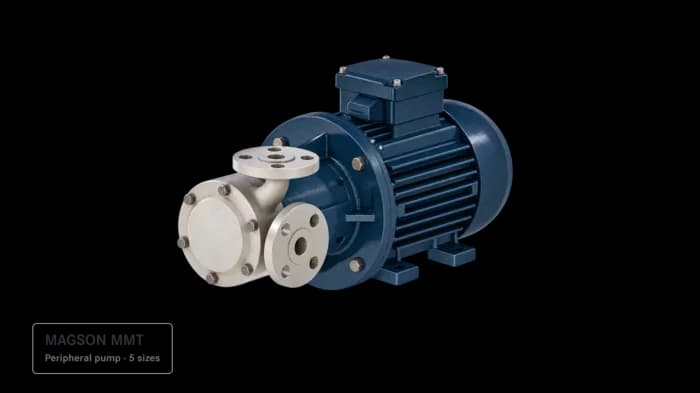

MAGSON MMT

Kleine volumes, hoge opvoerhoogten

De MMT is een magnetisch gekoppelde perifeerwaaierpomp. Door de steile prestatiecurve is het bedrijfspunt eenvoudig in te stellen en is de pomp bijzonder geschikt voor lage debieten en hoge opvoerhoogten.

  • Tot 10 m³/h en 80 m opvoerhoogte
  • Tot 25 bar en 300 °C
  • Kan tot 20% gasgehalte verwerken
  • Standaard- of API-configuratie
  • ATEX-uitvoeringen op aanvraag verkrijgbaar

Accessoires voor MAGSON

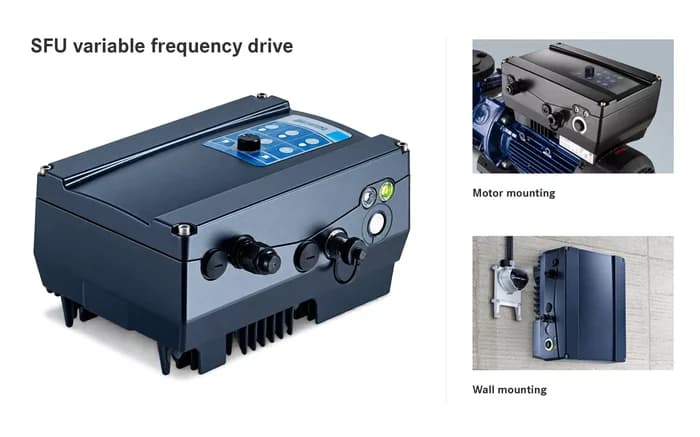

SFU-frequentieomvormer

Met de SFU kan de snelheid worden aangepast aan het vereiste bedrijfspunt. Dit is vooral nuttig bij variërende debieten en bij deellastbedrijf.

  • Traploze aanpassing van het pompvermogen
  • Montage op de motor of aan de wand
  • Beschermingsklasse IP65 voor installatie in het veld

Overzicht van de modellen

Type Voeding Vermogen
SFU-K-0.75/1 230 V 0,25–0,75 kW
SFU-K-1.5/3 3 × 400 V 0,55–1,5 kW
SFU-K-2.2/3 3 × 400 V 2,2 kW
SFU-K-3.0/3 3 × 400 V 3,0 kW
SFU-K-4.0/3 3 × 400 V 4,0 kW
