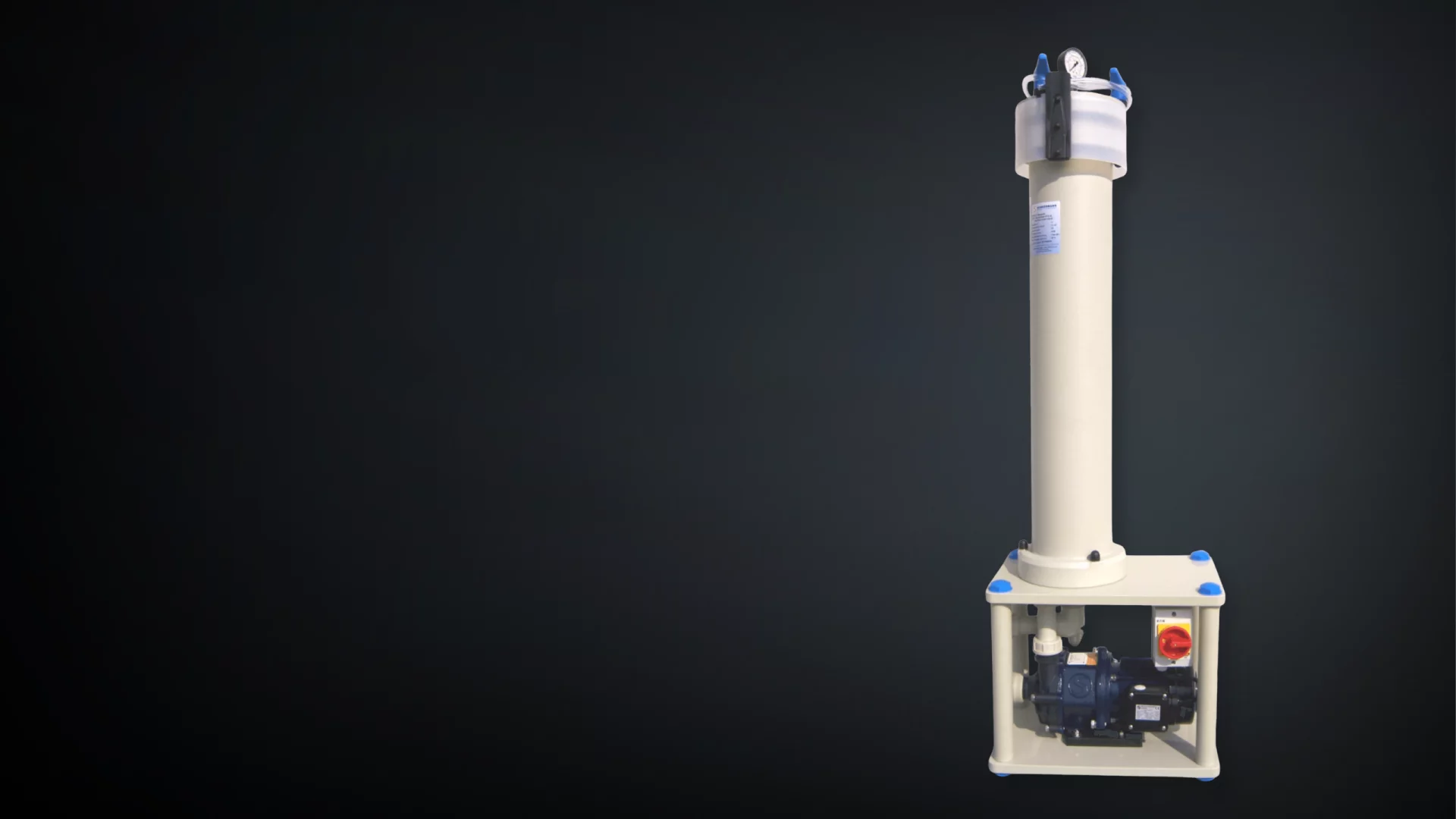

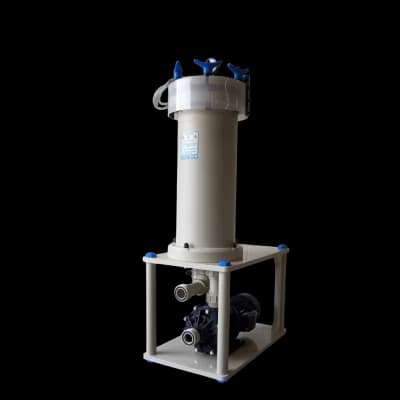

Filters en filterbehuizingen
FLUX-filters verwijderen op procesgerichte wijze veilig verontreinigingen uit agressieve en neutrale vloeistoffen.
Voordelen
Volledige spatwaterbescherming
Alle SONCO-filterkamers zijn volledig spatwaterbeschermd. Dat geldt ook voor het gebied rond de dekselschroeven. Dit beschermt operators wanneer er vloeistof naar buiten komt doordat de dekselschroeven niet volledig zijn aangedraaid.

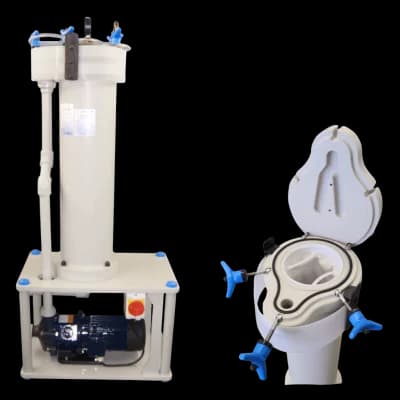

Neerklapbaar filterdeksel
Het filterdeksel wordt met neerklapbare schroeven en handgrepen zonder gereedschap vastgezet. Bij openen blijft het deksel aan de filterkamer bevestigd. Dit vereenvoudigt onderhoud, filtervervanging en reiniging. Het deksel hoeft niet apart te worden weggelegd of opgetild.
Stromingsgeoptimaliseerde vloeistofgeleiding
Het interne stromingspad van de vloeistof is ontworpen om drukverliezen te minimaliseren. De stroming naar de filterelementen is zo gelijkmatig mogelijk. Dit bevordert een gelijkmatige belasting van de filterelementen en verbetert de processtabiliteit.
Constant debiet
Tot 300 m³/h – debiet onafhankelijk van viscositeit en vaste stoffen, nauwkeurig regelbaar via een frequentieomvormer.
Standaard procesbewaking
Filterkamers vanaf maat 3 zijn standaard uitgerust met een manometer en een aftapkraan. Voor maat 1 is deze uitrusting optioneel verkrijgbaar. De druk kan direct bij het filter worden bewaakt. Dit vergemakkelijkt het bewaken van de belading van het filter, het bepalen van het onderhoudsmoment en het beoordelen van de processtatus.
Volledig kunststof uitvoering van PP of PVDF
Delen die met het product in contact komen, zijn metaalvrij. De robuuste gelaste constructie bestaat uit halffabricaten zonder glasvezel. Dit zorgt voor chemische bestendigheid tegen zuren, logen en corrosieve vloeistoffen.
Techniek
Filtertechnologie voor corrosieve en neutrale media
FLUX-filters en filterbehuizingen worden gebruikt in processen waarin vloeistoffen schoon en veilig moeten worden verpompt. Ze verwijderen deeltjes, residuen en verontreinigingen uit procesmedia. Dankzij hun PP- en PVDF-materialen zijn SONCO-filters bijzonder geschikt voor chemisch veeleisende toepassingen. Typische toepassingen:
SONCO-filtratietechnologie voor schone processen
SONCO-filterkamers, filterunits en filtersystemen zijn ontworpen voor veeleisende industriële toepassingen. De PP- of PVDF-constructie biedt hoge chemische bestendigheid tegen agressieve media.
FLUX-filters verwijderen verontreinigingen uit vloeistoffen door diepte- of oppervlaktefiltratie. Ze worden toegepast waar procesmedia schoon moeten blijven, apparatuur moet worden beschermd en resultaten reproduceerbaar moeten zijn.
Typische toepassingen zijn elektroplating, oppervlaktebehandeling, de chemische industrie, waterbehandeling en fabrieksengineering.
Voordelen:
- Geschikt voor agressieve en neutrale vloeistoffen
- Productcontactdelen volledig van kunststof
- Maten verkrijgbaar voor verschillende debieten
- Combineerbaar met MAGSON MA centrifugaalpompen
- Ontworpen voor continue industriële processen
Vergelijk
Technische specificaties, maten en materiaalinformatie voor SONCO-filterunits en zakkenfilterunits.
| Selectiecriteria | BG 1 filterunit | Filterunit BG 3 | BG 7 filterunit | BG 12 filterunit | Filterunit BG 15 | FGB-zakkenfilterunit |
|---|---|---|---|---|---|---|
| Materiaal | PP / PVDF | PP / PVDF | PP / PVDF | PP / PVDF | PP | PP / PVDF |
| Sluiting | Knevelsluiting of schroefsluiting | Neerklapbare schroeven met knevelgrepen | Neerklapbare schroeven met knevelknoppen | Neerklapbare schroeven met knevelgrepen | Neerklapbare schroeven met knevelgrepen | Knevelsluiting |
| Filterpatronen | Filterpatroon | Patroonfilters, platenfilters, actiefkoolfilters, olieabsorbers | Patroonfilters, platenfilters, actiefkoolfilters, olieabsorbers | Patroonfilters, platenfilters, actiefkoolfilters, olieabsorbers | Patroonfilters, platenfilters, actiefkoolfilters, olieabsorbers | Filterzakken |
| Aantal / maat | 1 patroon | 3 patronen | 7 kaarsen | 12 kaarsen | 15 kaarsen | Filterzak maat 04, 1 of 2 |
| Lengte | 10", 20", 30" | 10", 20", 30", 40" | 10", 20", 30", 40" | 10", 20", 30", 40" | 10", 20", 30", 40" | — |
| Filtercapaciteit | tot 3.000 l/h | tot 9.000 l/h | tot 21.000 l/h | tot 21.000 l/h | tot 45.000 l/h | tot 20.000 l/h |
| Compatibele pompen | MAGSON MA BG1 / BG2 / BG3 | MAGSON MA BG4 / BG5 | MAGSON MA BG4 / BG5 | MAGSON MA BG6 / BG7 | MAGSON MA BG6 / BG7 | MAGSON MA BG4 / BG5 / BG6 |
| Typische toepassing | Compacte filtratie voor lage debieten | Modulaire filtratie voor middelgrote debieten | Grotere filteroppervlakken voor hogere debieten | Hoge filtercapaciteit voor grotere systemen | Maximale filtratieprestatie binnen de productserie | Zakkenfiltratie voor grotere deeltjes |
| Product bekijken | Product | Product | Product | Product | Product |
Motoren en toebehoren

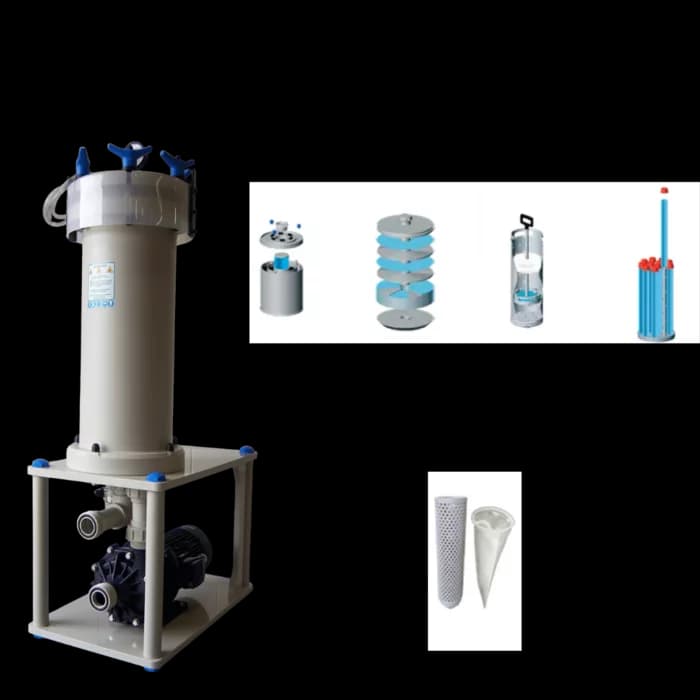

Filterunit, filterpatroon en pomp als één afgestemd systeem
Een filter werkt alleen betrouwbaar als alle componenten op het proces zijn afgestemd. Daaronder vallen materiaal, filterpatroon, debiet, drukverlies en pompcapaciteit.
FLUX combineert SONCO-filterunits met passende filterelementen en MAGSON MA magneetgekoppelde centrifugaalpompen. Zo ontstaat een systeem dat is afgestemd op het medium, de installatieomstandigheden en de proceseisen.
De modulaire opbouw vereenvoudigt de dimensionering. Filterunits zijn in meerdere maten verkrijgbaar. Afhankelijk van de toepassing kunnen patroonfilters, platenfilters, actiefkoolfilters, olieabsorbers of filterzakken worden gebruikt.
Relevante selectiecriteria:
- chemische bestendigheid van het materiaal
- vereist debiet
- gewenste filterfijnheid
- soort en hoeveelheid verontreiniging
- beschikbare installatieruimte
- passende MAGSON MA-opstelling
- onderhoudstoegang en bedieningsconcept
Ook interessant

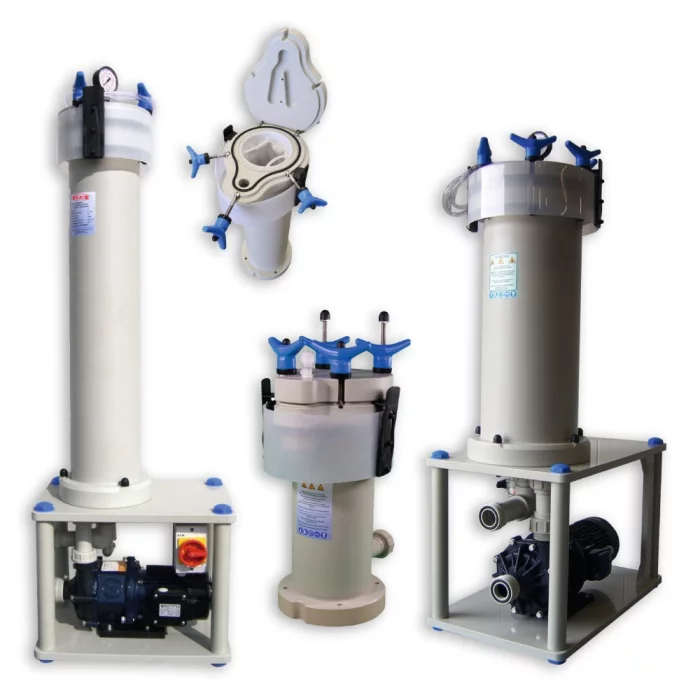

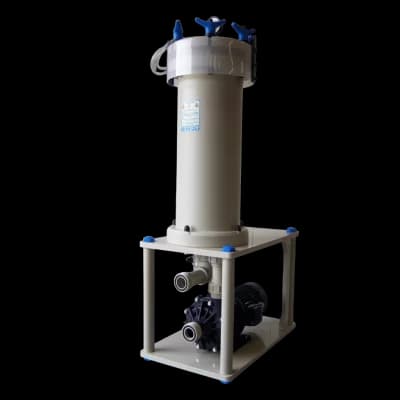

Filterunits
Filterunits van PP of PVDF zijn geschikt voor patroon-, platen- en actiefkoolfilters, evenals olieabsorbers. Afhankelijk van hun maat werken ze met 1 tot 15 filterpatronen en halen ze filtratiedebieten tot 45.000 l/h. Het stromingsgeoptimaliseerde ontwerp vermindert drukverliezen. Een gelijkmatige stromingsverdeling zorgt voor een gelijkmatige belasting van de filterelementen en ondersteunt een stabiel proces.
Zakkenfilterunits
FGB-zakkenfilterunits filteren grotere deeltjes betrouwbaar uit agressieve en neutrale vloeistoffen. Ze zijn gemaakt van PP of PVDF en ontworpen voor filterzakken in de maten 04, 1 en 2. De knevelsluiting vergemakkelijkt de toegang tot de filterzak. Zo kunnen onderhoud en zakwissel efficiënt in het bedrijfsproces worden ingepast.

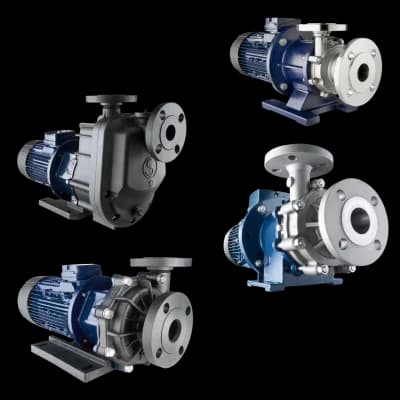

MAGSON magneetcentrifugaalpompen
MAGSON magneetgekoppelde centrifugaalpompen zijn ontworpen voor gebruik met FLUX-filterunits. Ze verpompen chemische en corrosieve vloeistoffen lekvrij en zonder dynamische asafdichting. In combinatie met SONCO-filterunits vormen ze een afgestemd systeem voor filtratie en vloeistoftransport.
